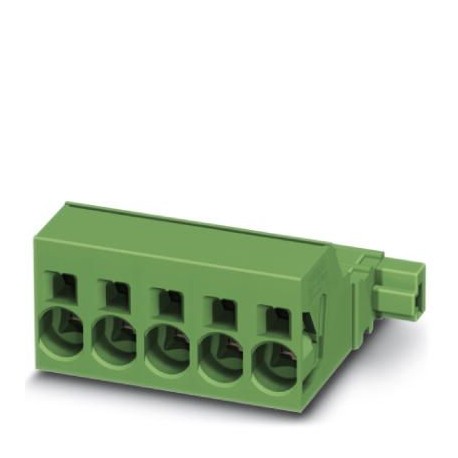

ISPC 16/ 2-STGF-10,16 1748707 PHOENIX CONTACT Connettori per circuiti stampati
ISPC 16/ 2-STGF-10,16
1748707
PHOENIX_CONTACT
50
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 16 mm², colore: verde, corrente nominale: 76 A, tensione nominale (III/2): 1000 V, superficie dei contatti: argento, tipo di contatto: maschio, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di connessioni: 2, famiglia di articoli: ISPC 16/.. -STGF, passo: 10,16 mm, tipo di collegamento: Collegamento a molla a innesto, direzione di collegamento del conduttore/circuito stampato: 0°, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON PC 16, bloccaggio: bloccaggio a vite, tipo di fissaggio: Serraggio pneumatico (filettatura), tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1748707 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABECA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 565 (C_1_2013) |
| GTIN | 4046356310833 |
| Peso per pezzo (confezione esclusa) | 19,100 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | BG (Bulgaria) |
Caratteristiche articolo
| Abbreviazione | Connettori per circuiti stampati |
|---|---|
| Sistema di spine | POWER COMBICON 16 |
| Tipo contatti | Maschio |
| Famiglia articolo | ISPC 16/..-STGF |
| Passo | 10,16 mm |
| N. poli | 2 |
| Collegamento | Connessione a molla Push-in |
| Bloccaggio | Flangia filettata |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 76 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,75 mm² ... 16 mm² |
|---|---|
| Sezione conduttore flessibile | 0,75 mm² ... 16 mm² |
| Sezione del conduttore AWG / kcmil | 18 ... 4 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,75 mm² ... 16 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,75 mm² ... 10 mm² |
| 2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,75 mm² ... 4 mm² |
| Lunghezza del tratto da spelare | 18 mm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Superficie metallica punto di connessione (strato superficiale) | Argento (4 - 8 µm Ag) |
| Superficie metallica zona di contatto (strato superficiale) | Argento (4 - 8 µm Ag) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Lunghezza [ l ] | 45,1 mm |
| Larghezza [ w ] | 38,08 mm |
| Altezza [ h ] | 25,1 mm |
| Passo | 10,16 mm |
| Altezza (senza pin di saldatura) | 25,1 mm |
| Misura a | 10,16 mm |
Distanze in aria e linee di fuga
| Gruppo materiale isolante | I |
|---|---|
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | altro |
| numero di poli (EF001391) | 2 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 10.16 mm |
| dimensione modulare dei collegamenti (EF006827) | 10.16 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.75 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.75 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | argento |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
