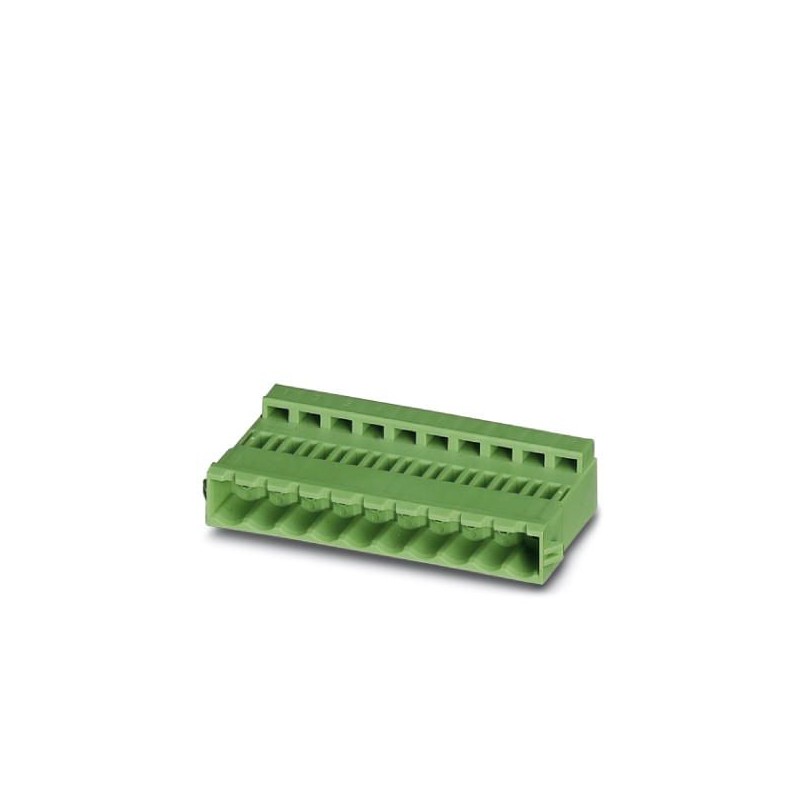

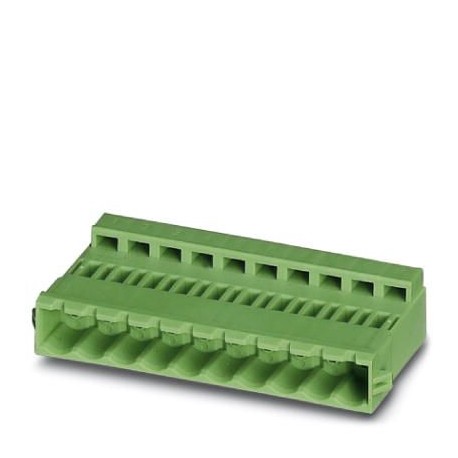

ICC 2,5/14-STZ-5,08 1823969 PHOENIX CONTACT Connettori per circuiti stampati
ICC 2,5/14-STZ-5,08
1823969
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 12 A, tensione nominale (III/2): 320 V, tipo di contatto: maschio, numero di potenziali: 14, numero di file: 1, numero di poli: 14, numero di collegamenti: 14, famiglia di articoli: ICC 2.5/.. -STZ, passo: 5,08 mm, tipo di collegamento: Collegamento crimpato, direzione di collegamento conduttore/circuito stampato: 0 °, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON MSTB 2.5, bloccaggio: blocco della presa, tipo di fissaggio: sporgenza della presa, tipo di imballaggio: imballato in scatola, contatti maschio crimpati corrispondenti, con indicazioni relative alla corrente [A] e alla gamma di sezioni del conduttore [mm²]: 10A/ICC-MT 0,5-1,0 (3190577); 10A/ICC-MT 0,5-1,0 BA (3190603); 12A/ICC-MT 1,5-2,5 (3190580); 12A/ICC-MT 1,5-2,5 BA (3190593). BA = Contatti su nastro
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1823969 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFAD - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 296 (C_1_2013) |
| GTIN | 4017918048815 |
| Peso per pezzo (confezione esclusa) | 8,940 g |
| Numero tariffa doganale | 85472000 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 28,1 mm |
|---|---|
| Larghezza [ w ] | 76,91 mm |
| Altezza [ h ] | 10,6 mm |
| Passo | 5,08 mm |
| Misura a | 66,04 mm |
Generalità
| Famiglia articolo | ICC 2,5/..-STZ |
|---|---|
| N. poli | 14 |
| Collegamento | Attacco a crimpare |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 12 A |
| Sezione nominale | 2,5 mm² |
| Corrente di carico massima | 12 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,5 mm² |
|---|---|
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 14 |
| AWG secondo UL/CUL min | 20 |
| AWG secondo UL/CUL max | 14 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | altro |
| numero di poli (EF001391) | 14 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1823969-ICC 2,5/14-STZ-5,08 | 156 Kbytes |
|
