PHOENIX_CONTACTConnettori PCBFKIC 2,5/13-STF 1910937 PHOENIX CONTACT Connettori per circuiti stampati

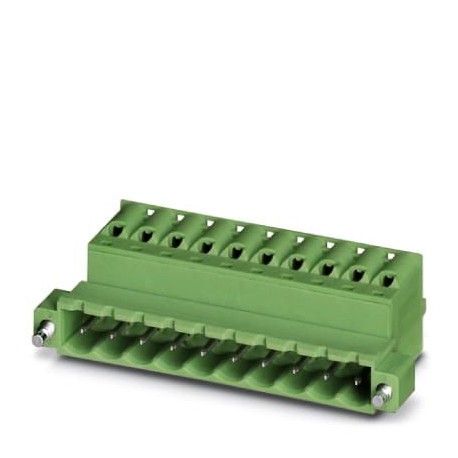

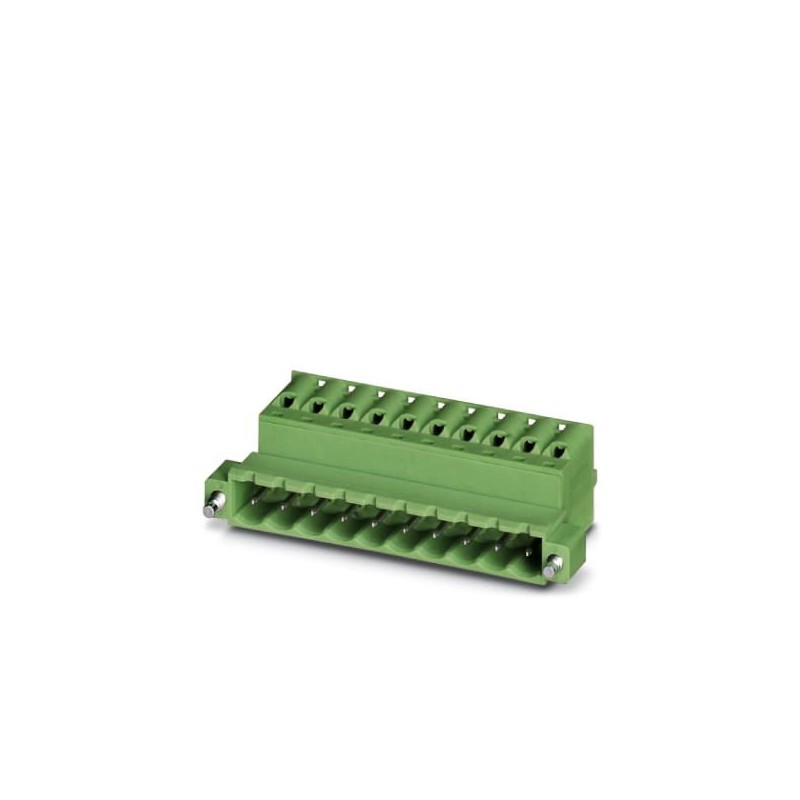

PHOENIX_CONTACT FKIC 2,5/13-STF 1910937 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

FKIC 2,5/13-STF 1910937 PHOENIX CONTACT Connettori per circuiti stampati

Riferimento: FKIC 2,5/13-STF

Codice: 1910937

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori per circuiti stampati
Connettore per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 13, numero di file: 1, numero di poli: 13, numero di collegamenti: 13, famiglia di articoli: FKIC 2,5/.. -STF, passo: 5 mm, tipo di collegamento: Collegamento a molla a innesto, direzione di collegamento del conduttore/circuito stampato: 0°, gancio di serraggio: - senza gancio di serraggio, sistema a innesto: COMBICON MSTB 2.5, bloccaggio: bloccaggio a vite, tipo di fissaggio: Bloccaggio pneumatico (vite), tipo di imballaggio: in scatola

Categorie:

  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione1910937
Pezzi/conf.50 PZ
Sales keyAAAFAB -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 287 (C_1_2013)
GTIN4017918175719
Peso per pezzo (confezione esclusa)21,337 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Dimensioni

Lunghezza [ l ]27 mm
Larghezza [ w ]75 mm
Altezza [ h ]15 mm
Passo5 mm
Misura a60 mm

Generalità

Famiglia articoloFKIC 2,5/..-STF
N. poli13
CollegamentoConnessione a molla Push-in
Gruppo materiale isolanteI
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV
Tensione di dimensionamento (III/3)320 V
Tensione di dimensionamento (III/2)320 V
Tensione di dimensionamento (II/2)630 V
Attacco a normaEN-VDE
Corrente nominale IN12 A
Sezione nominale2,5 mm²
Corrente di carico massima12 A
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Calibro a tamponeA2
Lunghezza di spelatura10 mm

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.2,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.12
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.1,5 mm²
AWG secondo UL/CUL min26
AWG secondo UL/CUL max12

Normative e prescrizioni

Attacco a normaEN-VDE
CUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1910937 Connettori a innesto (EC002638)

Nome caratteristicatipo di connessione (EF000064)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica13
Nome caratteristicanumero di serie di contatti a innesto (EF006935)
Valore caratteristica1
Nome caratteristicadimensione modulare dei contatti (EF007326)
Valore caratteristica5 mm
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica5 mm
Nome caratteristicaangolo contatto/collegamento del conduttore (EF007546)
Valore caratteristicaaltro
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica12 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica320 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a molla
Nome caratteristicatipo di cavo collegabile (EF006816)
Valore caratteristicacavo a sezione circolare
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicastagno
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicarame
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicapoliammide (PA)
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1910937-FKIC 2,5/13-STF
142 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
