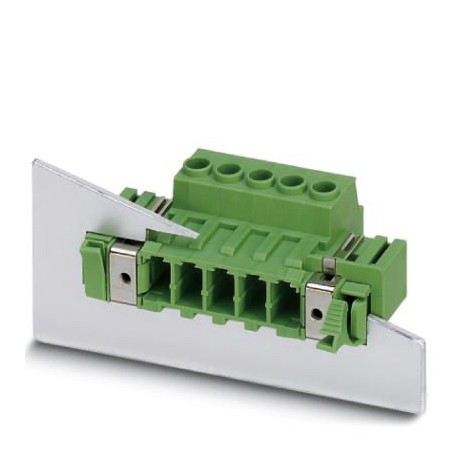

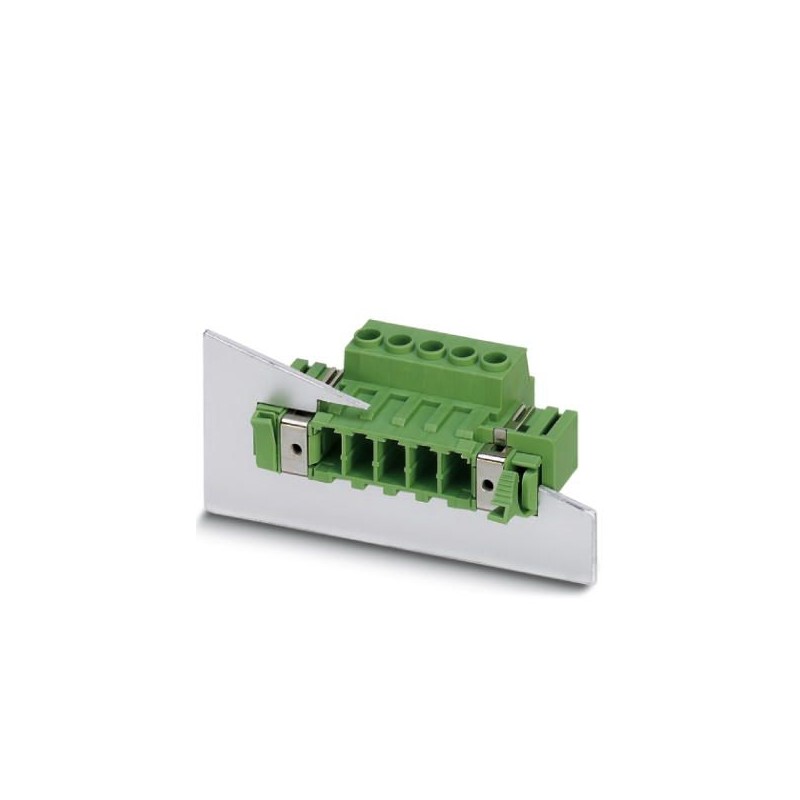

DFK-PC 5/ 2-STF-7,62 1716616 PHOENIX CONTACT Connettore di passaggio
DFK-PC 5/ 2-STF-7,62
1716616
PHOENIX_CONTACT
10
Connettore di passaggio
connettori ad innesto > cavo di connessione
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1716616 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | AABCDA - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 549 (C_1_2013) |
| GTIN | 4046356137232 |
| Peso per pezzo (confezione esclusa) | 18,156 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Caratteristiche articolo
| Abbreviazione | Connettore di passaggio |
|---|---|
| Sistema di spine | POWER COMBICON 5 |
| Tipo contatti | Maschio |
| Famiglia articolo | DFK-PC 5/..-STF |
| Passo | 7,62 mm |
| N. poli | 2 |
| Collegamento | Connessione a vite con gabbia |
| Testa della vite del tipo di apparecchio | Pozidriv con fessura longitudinale (Z1L) |
| Filettatura | M3 |
| Bloccaggio | Flangia a vite |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 41 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 6 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 10 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 6 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,25 mm² ... 4 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 4 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,25 mm² ... 2,5 mm² |
| Lunghezza del tratto da spelare | 10 mm |
| Coppia di serraggio | 0,7 Nm ... 0,8 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Lunghezza [ l ] | 48,95 mm |
| Larghezza [ w ] | 49,86 mm |
| Altezza [ h ] | 26,24 mm |
| Passo | 7,62 mm |
| Altezza (senza pin di saldatura) | 26,24 mm |
| Misura a | 7,62 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C (in base alla curva di derating) |
Attacco e metodi di collegamento
| Prova del terminale di linea | L'estremità del filo a sezione maggiore può essere inserito completamente e senza forzare nell'apertura del punto di connessione. |
|---|---|
| Risultato della prova | Controllo superato |
| Prova - collegamento e scollegamento ripetuto | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Controllo superato | |
| Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 6 mm² / flessibile / > 80 N |
Controlli meccanici a norma
| Controllo visivo | Controllo superato DIN EN 60512-1-1:2003-01 |
|---|---|
| Verifica misure | Controllo superato DIN EN 60512-1-2:2003-01 |
| Resistenza diciture | Controllo superato DIN EN 60068-2-70:1996-07 |
| Risultato | Controllo superato |
| Specifica di prova | DIN EN 60512-13-2:2006-11 |
| Numero di cicli | 50 |
| Forza di inserzione per polo circa | 5 N |
| Forza di trazione per polo circa | 4 N |
| Polarizzazione e codifica | Controllo superato DIN EN 60512-13-5:2006-11 |
Distanze in aria e linee di fuga
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione di isolamento di nominale (III/3) | 630 V |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Cicli di temperatura
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Corrente di prova (sezione minima) | 5 A DC |
| Corrente di prova (sezione massima) | 32 A DC |
| Cicli di temperatura | 192 |
Controlli meccanici (A)
| Forza di inserzione per polo circa | 5 N |
|---|---|
| Forza di trazione per polo circa | 4 N |
| Non intercambiabilità di connessione >20 N | Controllo superato |
Prove di durata (B)
| Specifica di prova | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistività di massa R1 | 0,5 mΩ |
| Cicli di manovra | 50 |
| Resistività di massa R2 | 0,6 mΩ |
| Tensione impulsiva verticale sul livello del mare | 9,8 kV |
| Tensione alternata fissa | 4,26 kV |
| Resistenza di isolamento tra poli contigui |
Prove climatica (D)
| Specifica di prova | DIN EN ISO 6988:1997-03 |
|---|---|
| Sollecitazione per effetto del freddo | -40 °C/2 h |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Sollecitazione per effetto della corrosione | 0,2 dm3SO2su 300 dm3/40 °C/1 ciclo |
| Tensione impulsiva verticale sul livello del mare | 9,8 kV |
| Tensione alternata fissa | 4,26 kV |
Prove ambientali e di durata (E)
| Specifica di prova | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Risultato livello di protezione codice IP | Protezione contro i contatti accidentali con dito di prova IP20 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1716616-DFK-PC 5/ 2-STF-7,62 | 174 Kbytes |
|
