PHOENIX_CONTACTConnettori PCBDFK-PC 5/ 2-ST-7,62 1716506 PHOENIX CONTACT Connettore di passaggio

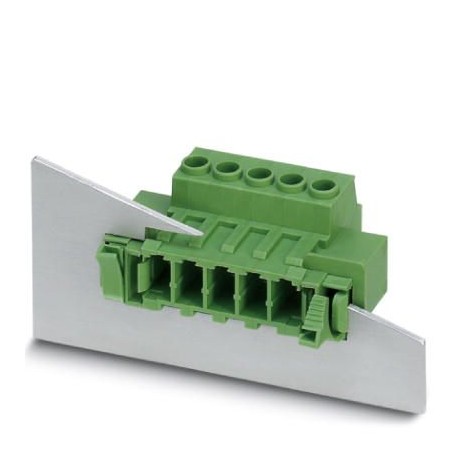

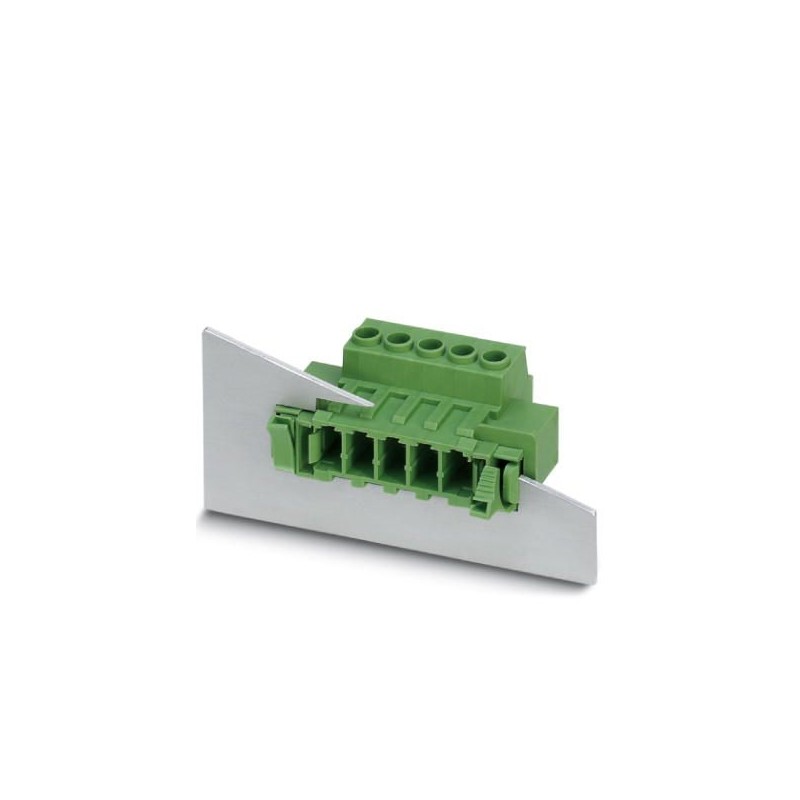

PHOENIX_CONTACT DFK-PC 5/ 2-ST-7,62 1716506 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

DFK-PC 5/ 2-ST-7,62 1716506 PHOENIX CONTACT Connettore di passaggio

Riferimento: DFK-PC 5/ 2-ST-7,62

Codice: 1716506

Produttore: PHOENIX_CONTACT

Descrizione:

Connettore di passaggio
Morsetto passante a parete, sezione nominale: 6 mm², colore: verde, corrente nominale: 41 A, tensione nominale (III/2): 1000 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di collegamenti: 2, famiglia di articoli: DFK-PC 5/.. -ST, passo: 7,62 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, forma di serraggio a vite: Z1L Pozidriv con fessura longitudinale, direzione di collegamento driver/circuito stampato: 0 °, sistema a innesto: COMBICON PC 5, orientamento della superficie a innesto: standard, serratura: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola

Categorie:

  • connettori ad innesto > cavo di connessione
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 47,45 €

Prezzo unitario: 4,745 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione1716506
Pezzi/conf.10 PZ
Sales keyAABBDA -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 548 (C_1_2013)
GTIN4046356137126
Peso per pezzo (confezione esclusa)18,180 g
Numero tariffa doganale85366990
Paese di originePL (Polonia)

Caratteristiche articolo

AbbreviazioneConnettore di passaggio
Sistema di spinePOWER COMBICON 5
Tipo contattiMaschio
Famiglia articoloDFK-PC 5/..-ST
Passo7,62 mm
N. poli2
CollegamentoConnessione a vite con gabbia
Testa della vite del tipo di apparecchioPozidriv con fessura longitudinale (Z1L)
FilettaturaM3
Bloccaggioassente
Numero di piani1
Numero collegamenti2
Numero dei potenziali2

Dati elettrici

Corrente di dimensionamento41 A
Tensione di isolamento di nominale (III/2)1000 V
Tensione impulsiva di dimensionamento (III/2)8 kV

Dati di collegamento

Sezione conduttore rigida0,2 mm² ... 10 mm²
Sezione conduttore flessibile0,2 mm² ... 6 mm²
Sezione del conduttore AWG / kcmil24 ... 10
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 6 mm²
Sezione conduttore flessibile con capocorda montato e collare di isolamento0,25 mm² ... 4 mm²
2 conduttori di sezione identica rigidi0,2 mm² ... 2,5 mm²
2 conduttori di sezione identica flessibili0,2 mm² ... 4 mm²
2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica0,25 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili con TWIN e collare in plastica0,25 mm² ... 2,5 mm²
Lunghezza del tratto da spelare10 mm
Coppia di serraggio0,7 Nm ... 0,8 Nm

Indicazioni materiale - contatti

NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialezincatura a caldo
Superficie metallica punto di connessione (strato superficiale)Stagno (4 - 8 µm Sn)
Superficie metallica zona di contatto (strato superficiale)Stagno (4 - 8 µm Sn)

Indicazioni materiale - custodia

Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C

Quote relative al prodotto

Disegno quotato
Lunghezza [ l ]48,93 mm
Larghezza [ w ]40,74 mm
Altezza [ h ]26,24 mm
Passo7,62 mm
Altezza (senza pin di saldatura)26,24 mm
Misura a7,62 mm

Dati di confezionamento

Confezioneconfezionato nel cartone
10
Denominazioni confezioniPezzi
Tipo di confezionamentoCartone

Condizioni ambientali

Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 70 °C
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Temperatura ambiente (esercizio)-40 °C (in base alla curva di derating)

Attacco e metodi di collegamento

Prova del terminale di lineaL'estremità del filo a sezione maggiore può essere inserito completamente e senza forzare nell'apertura del punto di connessione.
Risultato della provaControllo superato
Prova - collegamento e scollegamento ripetutoDIN EN 60999-1 (VDE 0609-1):2000-12
Controllo superato
Prova di integrità e stabilità dei conduttoriDIN EN 60999-1 (VDE 0609-1):2000-12
Controllo superato

Prova di trazione

Prova di trazioneDIN EN 60999-1 (VDE 0609-1):2000-12
Controllo superato
Sezione conduttore / tipo conduttore / forza di trazione0,2 mm² / rigido / > 10 N
0,2 mm² / flessibile / > 10 N
6 mm² / rigido / > 80 N

Controlli meccanici a norma

Controllo visivoControllo superato DIN EN 60512-1-1:2003-01
Verifica misureControllo superato DIN EN 60512-1-2:2003-01
Resistenza dicitureControllo superato DIN EN 60068-2-70:1996-07
RisultatoControllo superato
Specifica di provaDIN EN 60512-13-2:2006-11
Numero di cicli50
Forza di inserzione per polo circa6 N
Forza di trazione per polo circa4 N
Polarizzazione e codificaControllo superato DIN EN 60512-13-5:2006-11

Distanze in aria e linee di fuga

Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Gruppo materiale isolanteI
Tensione di isolamento di nominale (III/3)630 V
Tensione di isolamento di nominale (III/2)1000 V
Tensione di isolamento di nominale (II/2)1000 V
Tensione impulsiva di dimensionamento (III/3)8 kV
Tensione impulsiva di dimensionamento (III/2)8 kV
Tensione impulsiva di dimensionamento (II/2)6 kV

Controlli elettrici - funzionamento

Specifica di provaDIN EN 60999-1 (VDE 0609-1):2000-12

Cicli di temperatura

Specifica di provaDIN EN 60999-1 (VDE 0609-1):2000-12
Corrente di prova (sezione minima)5 A DC
Corrente di prova (sezione massima)32 A DC
Cicli di temperatura192

Controlli meccanici (A)

Forza di inserzione per polo circa6 N
Forza di trazione per polo circa4 N
Non intercambiabilità di connessione >20 NControllo superato

Prove di durata (B)

Specifica di provaDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Resistività di massa R10,5 mΩ
Cicli di manovra50
Resistività di massa R20,6 mΩ
Tensione impulsiva verticale sul livello del mare9,8 kV
Tensione alternata fissa4,26 kV
Resistenza di isolamento tra poli contigui

Prove climatica (D)

Specifica di provaDIN EN ISO 6988:1997-03
Sollecitazione per effetto del freddo-40 °C/2 h
Sollecitazione per effetto del calore100 °C/168 h
Sollecitazione per effetto della corrosione0,2 dm3SO2su 300 dm3/40 °C/1 ciclo
Tensione impulsiva verticale sul livello del mare9,8 kV
Tensione alternata fissa4,26 kV

Prove ambientali e di durata (E)

Specifica di provaDIN EN 61984 (VDE 0627):2009-11
Risultato livello di protezione codice IPProtezione contro i contatti accidentali con dito di prova IP20

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1716506 Connettori a innesto (EC002638)

Nome caratteristicatipo di connessione (EF000064)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaaltro
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di serie di contatti a innesto (EF006935)
Valore caratteristica1
Nome caratteristicadimensione modulare dei contatti (EF007326)
Valore caratteristica7.62 mm
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica7.62 mm
Nome caratteristicaangolo contatto/collegamento del conduttore (EF007546)
Valore caratteristicaaltro
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica41 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica6 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicatipo di cavo collegabile (EF006816)
Valore caratteristicacavo a sezione circolare
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicastagno
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicarame
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicapoliammide (PA)
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
