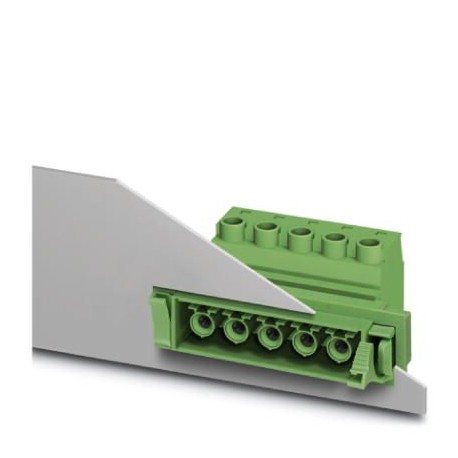

DFK-IPC 16/ 5-ST-10,16 1703726 PHOENIX CONTACT Connettore di passaggio
DFK-IPC 16/ 5-ST-10,16
1703726
PHOENIX_CONTACT
10
Connettore di passaggio
Morsetto passante a parete, sezione nominale: 16 mm², colore: verde, corrente nominale: 76 A, tensione nominale (III/2): 1000 V, superficie dei contatti: argento, tipo di contatto: femmina, numero di potenziali: 5, numero di file: 1, numero di poli: 5, numero di collegamenti: 5, famiglia di articoli: DFK-IPC 16/.. -ST, passo: 10,16 mm, tipo di collegamento: collegamento a vite con capsula di trazione, forma di serraggio a vite: L Fessura longitudinale, direzione di collegamento conduttore/circuito stampato: 0 °, sistema a innesto: COMBICON PC 16, orientamento della faccia dell'innesto: standard, serratura: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1703726 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | AABEDA - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 584 (C_1_2013) |
| GTIN | 4017918994563 |
| Peso per pezzo (confezione esclusa) | 49,716 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 56,4 mm |
|---|---|
| Larghezza [ w ] | 74,92 mm |
| Altezza [ h ] | 32,05 mm |
| Passo | 10,16 mm |
| Misura a | 40,64 mm |
Generalità
| Famiglia articolo | DFK-IPC 16/..-ST |
|---|---|
| N. poli | 5 |
| Collegamento | Connessione a vite con gabbia |
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 76 A |
| Sezione nominale | 16 mm² |
| Corrente di carico massima | 76 A |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A6 |
| Lunghezza di spelatura | 12 mm |
| Filettatura | M4 |
| Coppia min. | 1,7 Nm |
| Coppia max. | 1,8 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,75 mm² |
|---|---|
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,75 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² Solo in combinazione con CRIMPFOX 16 S |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² Solo in combinazione con CRIMPFOX 16 S |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 6 |
| 2 conduttori stesso diametro, rigidi min. | 0,75 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| AWG secondo UL/CUL min | 20 |
| AWG secondo UL/CUL max | 6 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1703726-DFK-IPC 16/ 5-ST-10,16 | 190 Kbytes |
|
