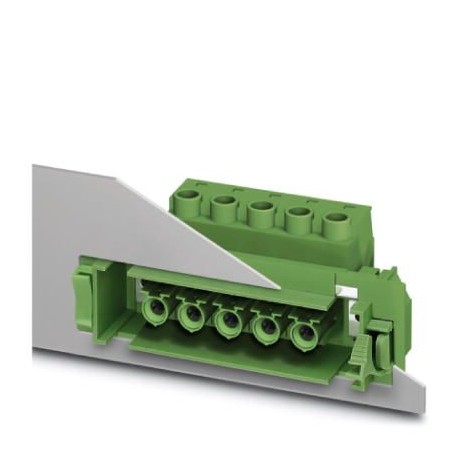

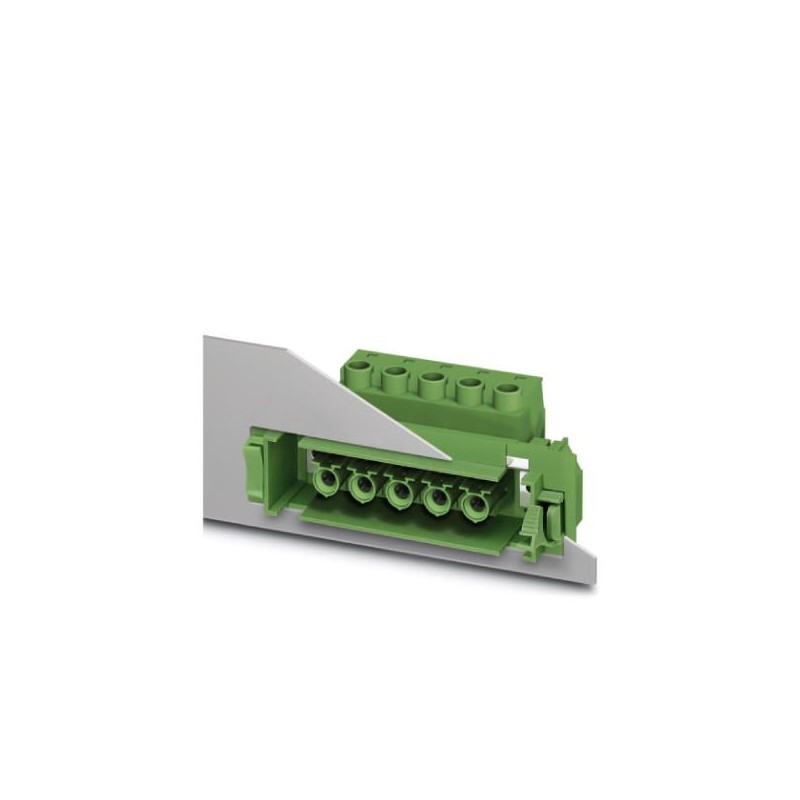

DFK-IPC 16/ 2-STF-10,16 1703771 PHOENIX CONTACT Connettore di passaggio
DFK-IPC 16/ 2-STF-10,16
1703771
PHOENIX_CONTACT
10
Connettore di passaggio
Morsetto passante a parete, sezione nominale: 16 mm², colore: verde, corrente nominale: 76 A, tensione nominale (III/2): 1000 V, superficie dei contatti: argento, tipo di contatto: femmina, numero di potenziali: 2, numero di file: 1, numero di poli: 2, numero di collegamenti: 2, famiglia di articoli: DFK-IPC 16/.. -STF, passo: 10,16 mm, tipo di collegamento: collegamento a vite con capsula di trazione, forma di serraggio a vite: L Fessura longitudinale, direzione di collegamento del conduttore/circuito stampato: 0 °, sistema a innesto: COMBICON PC 16, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: bloccaggio pneumatico (a vite), tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1703771 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | AABEDA - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 585 (C_1_2013) |
| GTIN | 4017918994617 |
| Peso per pezzo (confezione esclusa) | 36,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Caratteristiche articolo
| Abbreviazione | Connettore di passaggio |
|---|---|
| Sistema di spine | POWER COMBICON 16 |
| Tipo contatti | Femmina |
| Famiglia articolo | DFK-IPC 16/..-STF |
| Passo | 10,16 mm |
| N. poli | 2 |
| Collegamento | Connessione a vite con gabbia |
| Testa della vite del tipo di apparecchio | fessura longitudinale |
| Filettatura | M4 |
| Bloccaggio | Flangia a vite |
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Numero dei potenziali | 2 |
Dati elettrici
| Corrente di dimensionamento | 76 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,75 mm² ... 16 mm² |
|---|---|
| Sezione conduttore flessibile | 0,75 mm² ... 16 mm² |
| Sezione del conduttore AWG / kcmil | 18 ... 6 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile con capocorda montato e collare di isolamento | 0,5 mm² ... 16 mm² |
| 2 conduttori di sezione identica rigidi | 0,75 mm² ... 6 mm² |
| 2 conduttori di sezione identica flessibili | 0,75 mm² ... 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili con TWIN e collare in plastica | 0,5 mm² ... 6 mm² |
| Lunghezza del tratto da spelare | 12 mm |
| Coppia di serraggio | 1,7 Nm ... 1,8 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | argento galvanizzato |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica zona di contatto (strato superficiale) | Argento (2 - 4 µm Ag) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Lunghezza [ l ] | 56,4 mm |
| Larghezza [ w ] | 61,4 mm |
| Altezza [ h ] | 32,05 mm |
| Passo | 10,16 mm |
| Misura a | 10,16 mm |
Distanze in aria e linee di fuga
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione | 1000 V |
| Tensione di isolamento di nominale (III/3) | 1000 V |
| Tensione di isolamento di nominale (III/2) | 1000 V |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 2 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 10.16 mm |
| dimensione modulare dei collegamenti (EF006827) | 10.16 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 1000 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.75 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | argento |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1703771-DFK-IPC 16/ 2-STF-10,16 | 172 Kbytes |
|
