PHOENIX_CONTACTConnettori industrialiHC-CIF-B16-HFFD-WH-AL 1404218 PHOENIX CONTACT Telaio di montaggio per guide DIN

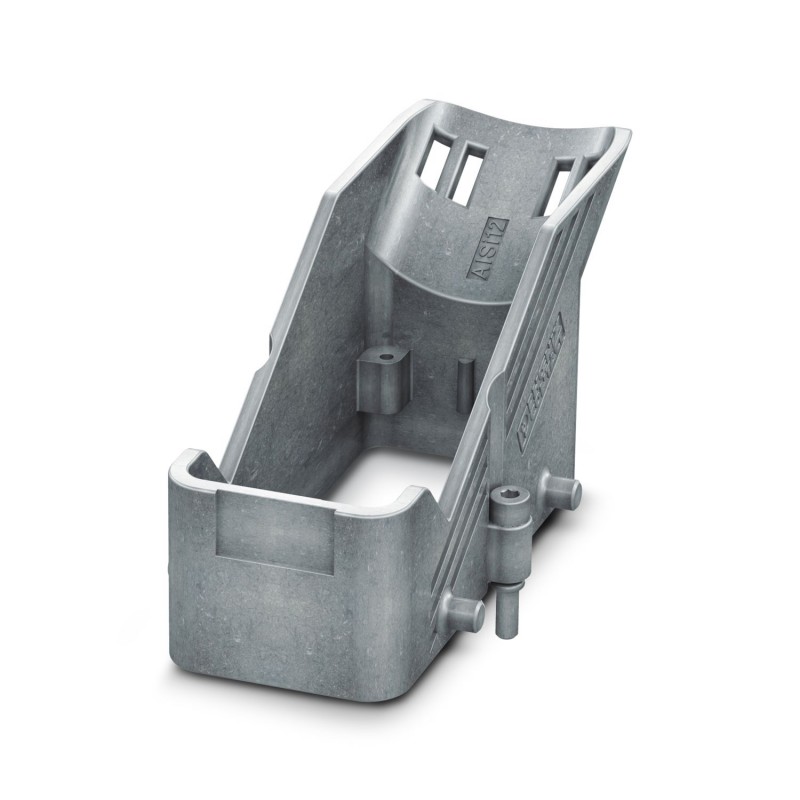

PHOENIX_CONTACT HC-CIF-B16-HFFD-WH-AL 1404218 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

HC-CIF-B16-HFFD-WH-AL 1404218 PHOENIX CONTACT Telaio di montaggio per guide DIN

Riferimento: HC-CIF-B16-HFFD-WH-AL

Codice: 1404218

Produttore: PHOENIX_CONTACT

Descrizione:

Telaio di montaggio per guide DIN
Telaio di montaggio per connettori HEAVYCON, parte superiore per flangia a croce, per parti inferiori con flangia a croce HC-CIF... BFWD.. o per i fondi HC-CIF... BFFD.., per inserti di contatto della costruzione B16, con viti M4 con testa esagonale interna da 3 mm, per guide simmetriche NS35/7.5
Telai di montaggio HEAVYCON, parte superiore per bloccaggio trasversale, per base con bloccaggio trasversale HC-CIF...BFWD.. oppure per base HC-CIF...BFFD.., per inserti portacontatti di tipo B16, con viti M4 con testa a esagono cavo da 3 mm, per guide di supporto NS35/7,5

Categorie:

  • connettori ad innesto > elementi di fissaggio per connettori industriali
  • PHOENIX_CONTACT > Connettori industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 14,10 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoTelaio di montaggio per guide DIN
Tipo di custodiaTelaio di montaggio per guide DIN
SerieHC-CIF-AL
TipoB16
Viti di fissaggioM4 con esagono con apertura chiave di 3 mm
Coperchio di protezioneno
Connessione a vite Pgsenza
Stato di manutenzione dei dati
Revisione articolo01
Dimensioni
Disegno quotatorvhboykjea.jpg
Larghezza56 mm
Altezza49 mm
Lunghezza123,7 mm
Indicazioni materiale
MaterialeCustodia in pressofuso di alluminio, non rivestita
Materiale custodiaCustodia in pressofuso di alluminio, non rivestita
Materiale staffa di bloccaggioAcciaio zincato
Caratteristiche meccaniche
Dati meccanici
Tipo di bloccaggioVite
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 125 °C
Montaggio
Nota per il montaggioPer il bloccaggio a vite: M4, esagono cavo 3 mm, coppia di serraggio 2 Nm
Viti di fissaggioM4 con esagono con apertura chiave di 3 mm

ETIM for 1404218 Connettori a innesto (EC002310)

Nome caratteristicatipo dell'elemento di fissaggio (EF012206)
Valore caratteristicasupporto per guide
Nome caratteristicamateriale dell'elemento di fissaggio (EF007542)
Valore caratteristicaaltro
Nome caratteristicacon collegamento PE (EF005600)
Valore caratteristicaNo
Nome caratteristicatipo di montaggio dell'elemento di fissaggio (EF012207)
Valore caratteristicavite
Nome caratteristicadirezione di fissaggio (EF012208)
Valore caratteristicaorientabile
Nome caratteristicalarghezza (EF000008)
Valore caratteristica56 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica49 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica123.7 mm
Nome caratteristicatipo di guida portante (EF012209)
Valore caratteristicaguida DIN

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1404218-HC-CIF-B16-HFFD-WH-AL
107 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
58 Mbytes
