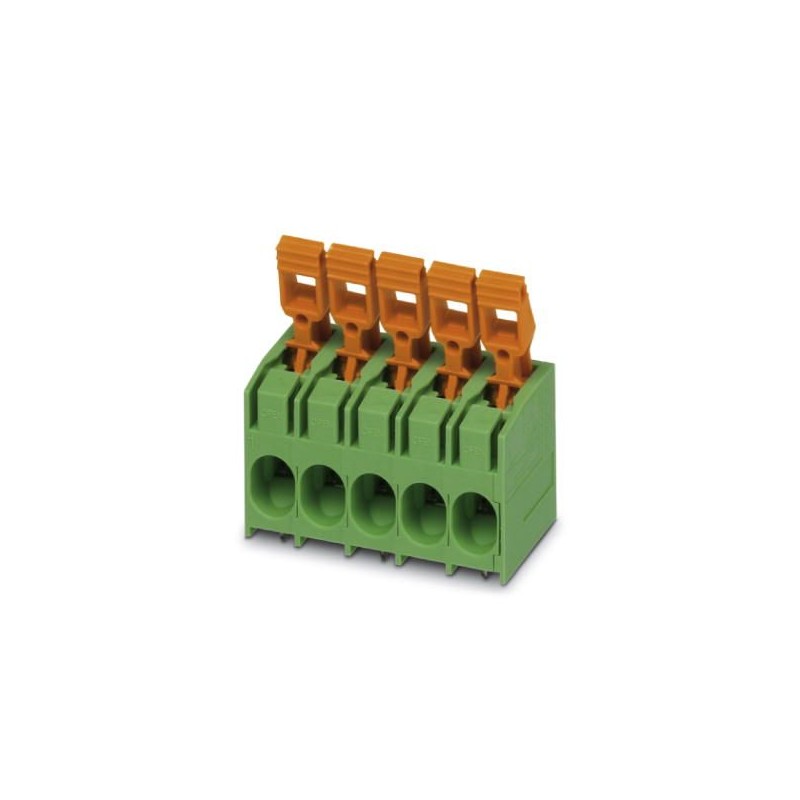

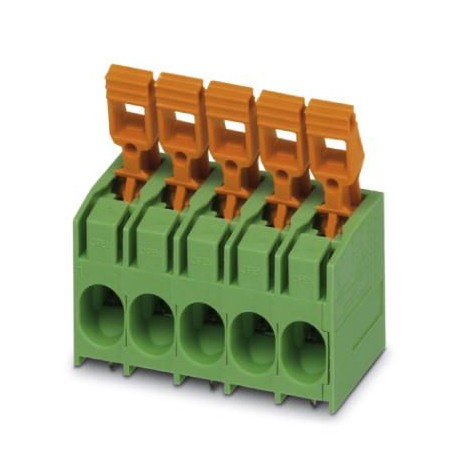

PLH 16/ 2-10 BD:+,- 1709774 PHOENIX CONTACT Morsetto per circuiti stampati
PLH 16/ 2-10 BD:+,-
1709774
PHOENIX_CONTACT
25
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 76 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 16 mm², Numero di potenziali: 2, Numero di file: 1, Numero di poli per fila: 2, Famiglia articoli: PLH 16/, passo: 10 mm, Tipo di collegamento: Collegamento a scatto a molla, Montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/Circuito stampato: 0°, colore: verde, Disposizione dei perni: Doppia disposizione dei perni lineari, Lunghezza dei perni [P]: 4,5 mm, Tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1709774 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | AABEAA - |
| GTIN | 4055626116969 |
| Peso per pezzo (confezione esclusa) | 14,994 g |
| Numero tariffa doganale | 85369010 |
Dimensioni
| Lunghezza [ l ] | 30,5 mm |
|---|---|
| Passo | 10 mm |
| Misura a | 10 mm |
| Larghezza [ w ] | 21,4 mm |
| Altezza di montaggio | 29 mm |
| Altezza [ h ] | 33,5 mm |
| Lunghezza pin [P] | 4,5 mm |
| Distanza codoli | 12,5 mm |
| Diametro foro | 1,6 mm |
Generalità
| Famiglia articolo | PLH 16/ |
|---|---|
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 400 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 800 V |
| Corrente nominale IN | 76 A |
| Sezione nominale | 16 mm² |
| Superficie pin di saldatura | |
| Lunghezza di spelatura | 18 mm |
| N. poli | 2 |
Dati di collegamento
| Sezione trasversale conduttore AWG min. | 18 |
|---|---|
| Sezione trasversale conduttore AWG max. | 4 |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 4 mm² |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
