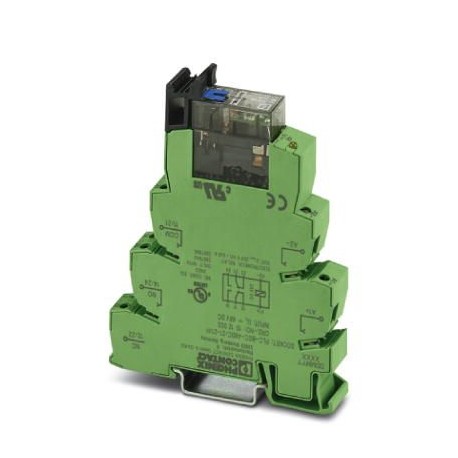

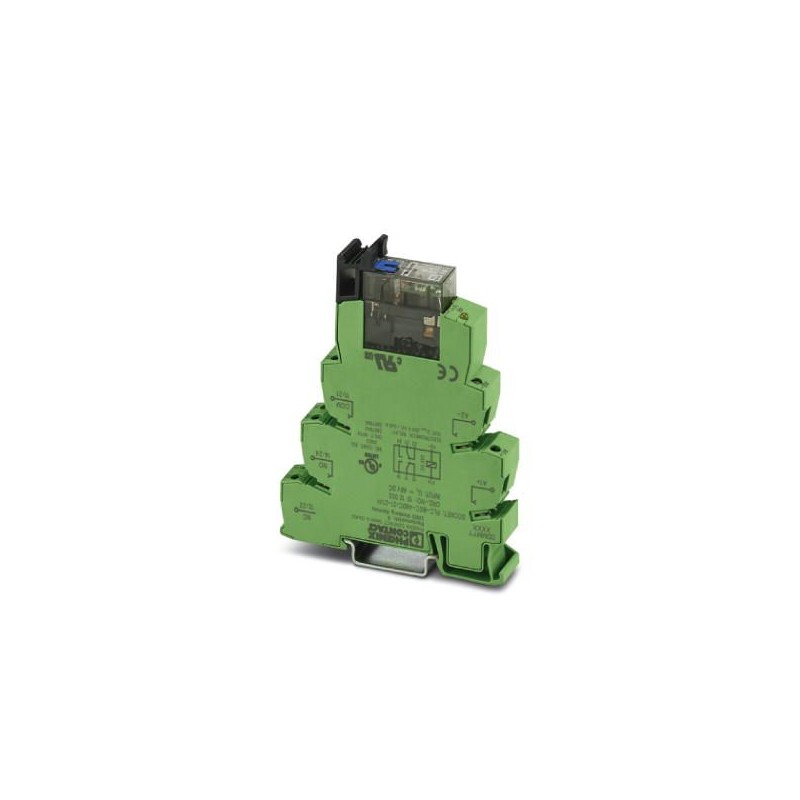

PLC-RSC- 48DC/21-21AU/MS 2910510 PHOENIX CONTACT Modulo Relè
PLC-RSC- 48DC/21-21AU/MS
2910510
PHOENIX_CONTACT
Modulo Relè
PLC-INTERFACE, composto da relè connettore femmina e relè a contatto dorato multistrato a innesto con funzionamento manuale, LED di stato integrato e diodo a flusso libero, Collegamento a vite, 2 contatti commutati, Ponte raddrizzatore, Tensione di ingresso: 48 V DC
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento dieci mila cinque cento dieci |
|---|---|
| Unità d'imballaggio | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626486642 |
| Peso per Pezzo (escluso imballaggio) | 67.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta quattro mila cento novanta |
| Paese di origine | DE (Germania) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 85 °C |
Bobina lato
| Tensione nominale UN | 48 V DC |
|---|---|
| Corrente di ingresso tipica di UN | 19 mA |
| Tempo di risposta tipico | 6 ms |
| Tipico tempo di rilascio | 10 ms |
| Il circuito di protezione | Raddrizzatore a ponte |
| Tensione di esercizio display | LED giallo |
Lato contatti
| Tipo di contatto | 2 PDT |
|---|---|
| Tipo di interruttore di contatto | Singolo contatto |
| Materiale a contatto con il | AgNi + Au |
| Massima tensione di commutazione | 30 V AC |
| 36 V DC | |
| Minima tensione di commutazione | 12 V (1 mA) |
| Min. corrente di commutazione | 1 mA (a 12 V) |
| Massima corrente di spunto | 50 mA |
| La limitazione di corrente continua | 50 mA |
Lato contatti (con distrutta strato di oro)
| Nota | i seguenti valori sono applicabili se uno strato di oro è distrutto |
|---|---|
| Massima tensione di commutazione | 250 V AC/DC |
| Minima tensione di commutazione | 12 V (10 mA) |
| La limitazione di corrente continua | 6 Un |
| Massima corrente di spunto | 12 A (20 ms) |
| Min. corrente di commutazione | 10 mA (a 12 V) |
| Potere di interruzione nominale (carico ohmico) max. | 192 W (24 V DC) |
| 62 W (CON 48 V DC) | |
| 42 W (CON 60 V DC) | |
| 55 W (CON 110 V DC) | |
| 66 W (CON 220 V DC) | |
| 2000 VA (CON 250 V AC) | |
| Capacità di commutazione | 1 A (24 V, DC13) |
| 1,5 A (230 V, AC15) |
I dati di connessione di ingresso lato
| Nome connessione | Bobina lato |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| La filettatura della vite | M3 |
| Sezione conduttore solido | 0,14 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,14 mm2 ... 2.5 mm2 |
| 0,2 mm2 ... 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2 () | |
| Sezione conduttore AWG | 26 ... 14 |
I dati di connessione lato di uscita
| Nome connessione | Lato contatti |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| La filettatura della vite | M3 |
| Sezione conduttore solido | 0,14 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,14 mm2 ... 2.5 mm2 |
| 0,2 mm2 ... 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2 () | |
| Sezione conduttore AWG | 26 ... 14 |
Generale
| Tensione di prova avvolgimento relè/contatto relè | 4 kVrms(50 Hz, 1 min.) |
|---|---|
| Tensione di prova PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Modalità di funzionamento | 100% fattore di |
| Grado di protezione | RT II (Relè) |
| IP20 (Relè di base) | |
| Durata di vita meccanica | 5x 10Seicicli |
| UL, USA | UL 508 |
| UL 508 Riconosciuto | |
| UL, USA/Canada | cUL 508 |
| cUL 508 Riconosciuto | |
| Posizione di montaggio | qualsiasi |
| Istruzioni di montaggio | A righe con zero spaziatura |
Norme e Regolamenti
| Denominazione | Norme/regolamenti |
|---|---|
| Norme/regolamenti | EN 50178 |
| Tensione nominale di isolamento | 250 V AC |
| Tensione d'impulso | 6 kV |
| Isolamento | La separazione sicura, isolamento rinforzato |
| Grado di inquinamento | Due |
| Categoria di sovratensione | III |
| Classe di infiammabilità secondo UL 94 | V0 |
| UL, USA | UL 508 |
| UL 508 Riconosciuto | |
| UL, USA/Canada | cUL 508 |
| cUL 508 Riconosciuto |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Articoli in set
Classificazioni
eCl@ss 5.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 5.1Venti sette millioni tre cento settanta un mille sei centoeCl@ss 6.0Venti sette millioni tre cento settanta un mille sei centoeCl@ss 7.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 8.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 9.0Venti sette millioni tre cento settanta un mille sei cento uno
UNSPSC 6.01Trenta millioni due cento undici mila nove cento sediciUNSPSC 7.0901Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 11Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 12.01Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 13.2Trenta nove millioni cento venti due mila tre cento trenta quattro
