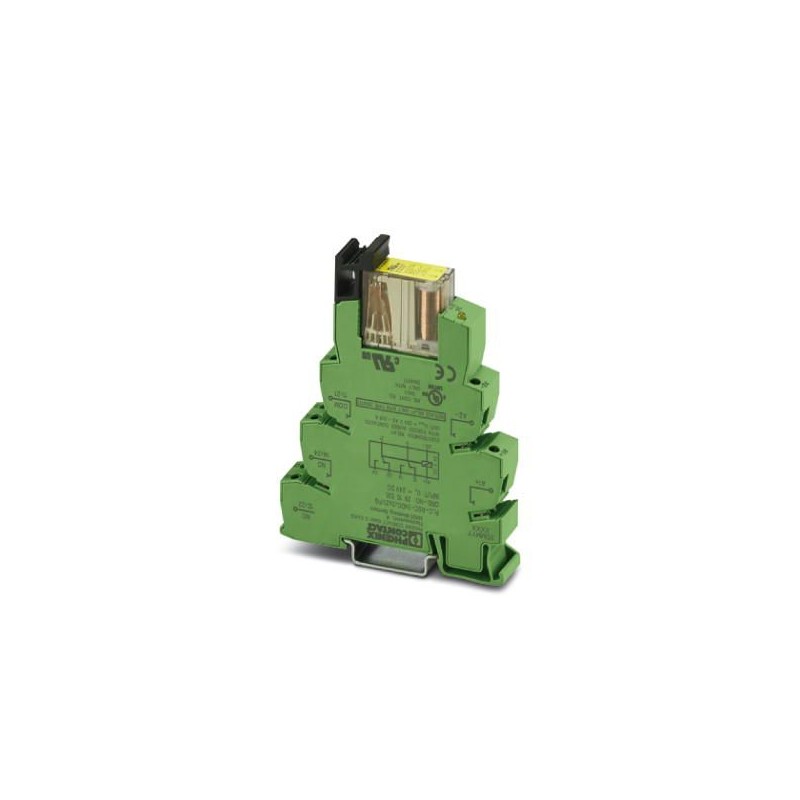

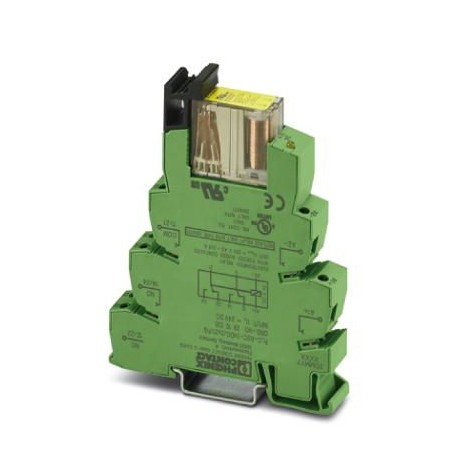

PLC-RSC- 24DC/2X21/FG 2910535 PHOENIX CONTACT Modulo Relè
PLC-RSC-24DC/2X21/FG
2910535
PHOENIX_CONTACT
Modulo Relè
PLC-INTERFACE, composto da presa relè e relè di sicurezza a innesto con contatti a conduzione forzata secondo DIN EN 61810-3, Collegamento a vite, 2 contatti inverter, con guida forzata, Diodo a circolazione libera, Tensione di ingresso: 24 VDC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento dieci mila cinque cento trenta cinque |
|---|---|
| Unità d'imballaggio | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626486864 |
| Peso per Pezzo (escluso imballaggio) | 64.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta quattro mila cento novanta |
| Paese di origine | DE (Germania) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 85 °C |
Bobina lato
| Tensione nominale UN | 24 V DC |
|---|---|
| Gamma di tensione in ingresso, in riferimento alla UN | vedere il diagramma |
| Corrente di ingresso tipica di UN | 30 mA |
| Tempo di risposta tipico | 10 ms |
| Tipico tempo di rilascio | 10 ms |
| Tensione bobina | 24 V DC |
| Il circuito di protezione | Smorzamento diodo |
| Tensione di esercizio display | LED giallo |
Lato contatti
| Tipo di contatto | 2 contatti in scambio, forzatamente azionato |
|---|---|
| Tipo di interruttore di contatto | Singolo contatto |
| Materiale a contatto con il | AgNi |
| Forza-visite contatti secondo EN 50205 | Tipo B |
| Massima tensione di commutazione | 250 V AC/DC |
| Minima tensione di commutazione | 5 V (a 10 mA) |
| Min. corrente di commutazione | 10 mA (5 V) |
| Massima corrente di spunto | 6 Un |
| La limitazione di corrente continua | 6 Un |
| Potere di interruzione nominale (carico ohmico) max. | 144 W (24 V DC) |
| 288 W (CON 48 V DC) | |
| 88 W (CON 110 V DC) | |
| 110 W (CON 220 V DC) | |
| 1500 VA (CON 250 V AC) | |
| Capacità di commutazione min. | 150 mW |
| Capacità di commutazione | 3 A (24 V, DC13) |
| 3 A (230 V, AC15) |
I dati di connessione di ingresso lato
| Nome connessione | Bobina lato |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| La filettatura della vite | M3 |
| Sezione conduttore solido | 0,14 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,14 mm2 ... 2.5 mm2 |
| 0,2 mm2 ... 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2 () | |
| Sezione conduttore AWG | 26 ... 14 |
I dati di connessione lato di uscita
| Nome connessione | Lato contatti |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| La filettatura della vite | M3 |
| Sezione conduttore solido | 0,14 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,14 mm2 ... 2.5 mm2 |
| 0,2 mm2 ... 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2 () | |
| Sezione conduttore AWG | 26 ... 14 |
Generale
| Tensione di prova avvolgimento relè/contatto relè | 4 kVrms(50 Hz, 1 min.) |
|---|---|
| Tensione di prova PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Modalità di funzionamento | 100% fattore di |
| Grado di protezione | IP20 (Relè di base) |
| RT II (Relè) | |
| Durata di vita meccanica | ca. 10Settecicli |
| UL, USA | UL 508 |
| UL 508 Riconosciuto | |
| UL, USA/Canada | cUL 508 |
| cUL 508 Riconosciuto | |
| Posizione di montaggio | qualsiasi |
| Istruzioni di montaggio | A righe con zero spaziatura |
| B10d | 600000 Cicli (AC1; 250 V / 6 A, 1 NO) |
| 900000 Cicli (AC1; 250 V / 3 A; 1 NO) | |
| 1800000 Cicli (AC1; 250 V / 1,5 A; 1 NO) | |
| 180000 Cicli (AC15; 250 V / 3 A; 1 NO) | |
| 560000 Cicli (AC15; 250 V / 2 A; 1 NO) | |
| 4600000 Cicli (AC15; 250 V / 0,75 A; 1 NO) | |
| 360000 Cicli (DC13; 24 V / 3 A; 1 NO) | |
| 740000 Cicli (DC13; 24 V / 1,5 A; 1 NO) | |
| 4200000 Cicli (DC13; 24 V / 0,75 A; 1 NO) |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Articoli in set
Classificazioni
eCl@ss 5.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 5.1Venti sette millioni tre cento settanta un mille sei centoeCl@ss 6.0Venti sette millioni tre cento settanta un mille sei centoeCl@ss 7.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 8.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 9.0Venti sette millioni tre cento settanta un mille sei cento uno
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale DC (EF003980) | 20.2 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | Sì |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.03 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 14 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 104 mm |
