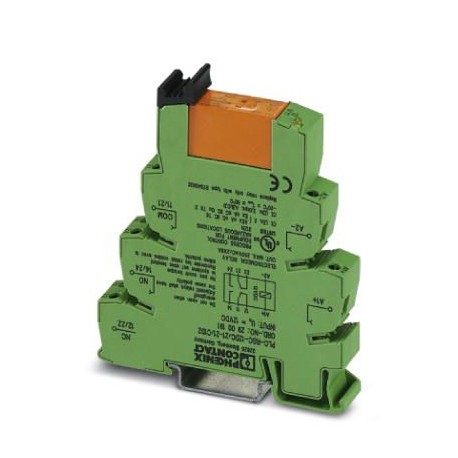

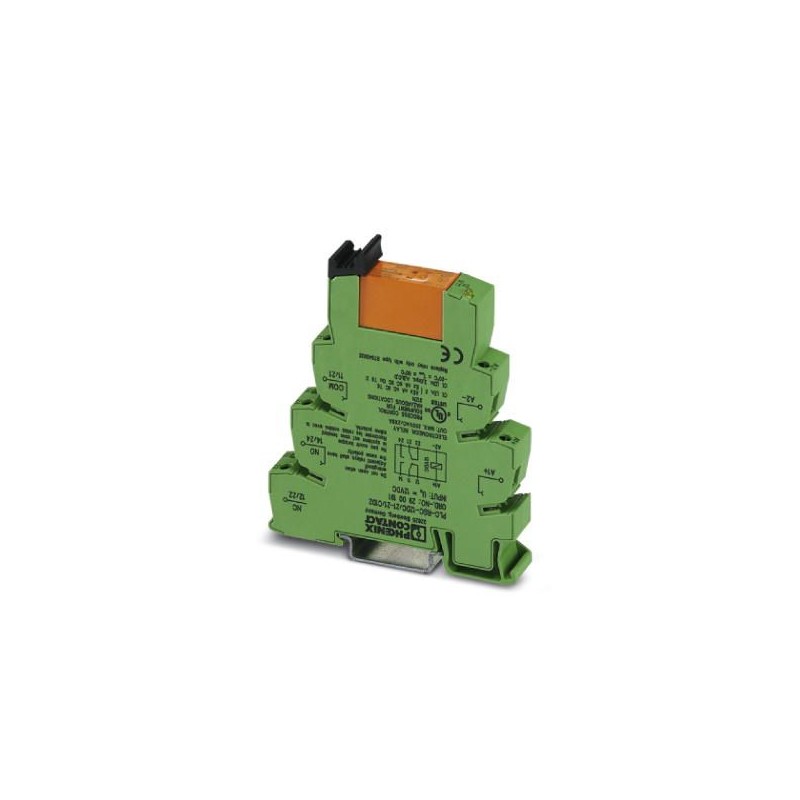

PLC-RSC- 12DC/21-21/C1D2 2900191 PHOENIX CONTACT PLC-INTERFACE, composto da un terminale di base per il mont..
PLC-RSC- 12DC/21-21/C1D2
2900191
PHOENIX_CONTACT
PLC-INTERFACE, composto da un terminale di base per il montaggio su una guida con connessione a vite e relè in miniatura a spina con contatto di potenza, 2 contatti di commutazione di, tensione di ingresso 12 V DC, UL/cUL: certificato per l'uso in zona Ex classe 1, div 2
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento mila cento novanta uno |
|---|---|
| Unità d'imballaggio | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356506144 |
| Peso per Pezzo (escluso imballaggio) | 69.520 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta quattro mila cento novanta |
| Paese di origine | DE (Germania) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (UL) |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
Bobina lato
| Tensione nominale UN | 12 V DC |
|---|---|
| Corrente di ingresso tipica di UN | 33 mA |
| Tempo di risposta tipico | 8 ms |
| Tipico tempo di rilascio | 10 ms |
| Il circuito di protezione | Protezione da inversione di polarità Polarità diodo di protezione |
| Free-wheeling diodo di Smorzamento diodo | |
| Tensione di esercizio display | LED giallo |
| Dissipazione di potenza nominale condizione | 0,4 W |
Lato contatti
| Tipo di contatto | 2 PDT |
|---|---|
| Tipo di interruttore di contatto | Singolo contatto |
| Materiale a contatto con il | AgNi |
| Massima tensione di commutazione | 250 V AC/DC (La piastra di separazione PLC-ATP deve essere installato per tensioni superiori a 250 V (L1, L2, L3) tra identici morsettiere in moduli adiacenti. Potenziale di raccordo viene quindi effettuata con FBST 8-PLC... o ...FBST 500...) |
| Minima tensione di commutazione | 5 V AC/DC (a 10 mA) |
| Min. corrente di commutazione | 10 mA (A 5 V) |
| Massima corrente di spunto | 15 (300 ms) |
| La limitazione di corrente continua | 6 Un |
| Potere di interruzione nominale (carico ohmico) max. | 140 W (con 24 V DC) |
| 85 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacità di commutazione | 2 Un (a 24 V, DC13) |
| 0,2 A (250 V, DC13) | |
| 3 (a 24 V, AC15) | |
| 3 (a 120 V, AC15) | |
| 3 A a 250 V, AC15) |
Generale
| Modalità di funzionamento | 100% fattore di |
|---|---|
| Grado di protezione | RT III (Relè) |
| IP20 (Relè di base) | |
| Durata di vita meccanica | 3x 10Settecicli |
| Posizione di montaggio | qualsiasi |
| Istruzioni di montaggio | A righe con zero spaziatura |
| Peso netto (SAP) | 69.52 g |
I dati di connessione di ingresso lato
| Nome connessione | Bobina lato |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| La filettatura della vite | M3 |
| Sezione conduttore solido | 0,14 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,14 mm2 ... 2.5 mm2 |
| 0,2 mm2 ... 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2 () | |
| Sezione conduttore AWG | 26 ... 14 |
I dati di connessione lato di uscita
| Nome connessione | Lato contatti |
|---|---|
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 8 mm |
| La filettatura della vite | M3 |
| Sezione conduttore solido | 0,14 mm2 ... 2.5 mm2 |
| Sezione conduttore flessibile | 0,14 mm2 ... 2.5 mm2 |
| 0,2 mm2 ... 2,5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2 () | |
| Sezione conduttore AWG | 26 ... 14 |
Norme e Regolamenti
| Denominazione | Norme/regolamenti |
|---|---|
| Norme/regolamenti | IEC 60664 |
| EN 50178 | |
| Tensione d'impulso | 6 kV |
| Isolamento | Isolamento sicuro di input/output |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 5.1Venti sette millioni tre cento settanta un mille sei centoeCl@ss 6.0Venti sette millioni tre cento settanta un mille sei centoeCl@ss 7.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 8.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 9.0Venti sette millioni tre cento settanta un mille sei cento uno
UNSPSC 6.01Trenta millioni due cento undici mila nove cento sediciUNSPSC 7.0901Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 11Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 12.01Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 13.2Trenta nove millioni cento venti due mila tre cento trenta quattro
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
