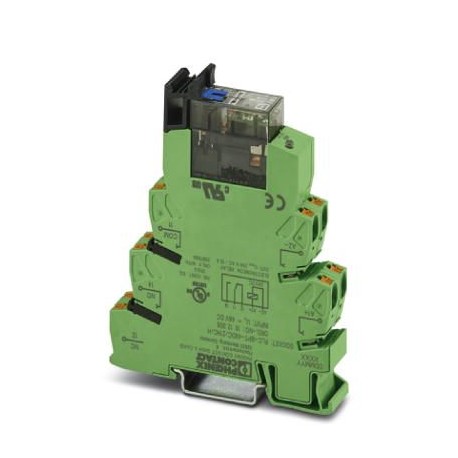

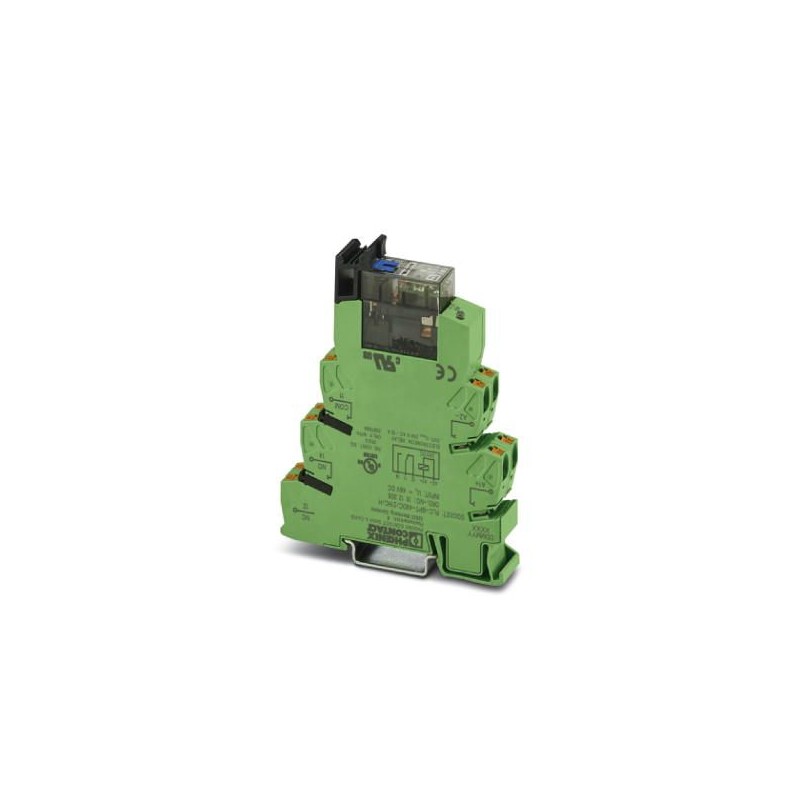

PHOENIX_CONTACT PLC-RPT- 48DC/21HC/MS 2910532 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PLC-RPT- 48DC/21HC/MS 2910532 PHOENIX CONTACT Modulo Relè

Name: PLC-RPT- 48DC/21HC/MS 2910532 PHOENIX CONTACT Modulo Relè
Brand: PHOENIX_CONTACT
SKU: PHO2910532
Availability: Discontinued

Riferimento: PLC-RPT- 48DC/21HC/MS

Codice: 2910532

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo Relè

PLC-INTERFACE, composto da connettore femmina a relè e relè con contatto di potenza a innesto con attivazione manuale, LED di stato integrato e diodo a circolazione libera, Collegamento push-in, 1 interruttore, Ponte raddrizzatore, Tensione di ingresso: 48 V DC

Categorie:

PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Dettagli
Recensioni

Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Chiave Dati Commerciali

Orderkey	Due millioni nove cento dieci mila cinque cento trenta due
Unità d'imballaggio	10 pc
Nota	Made to Order (non restituibili)
GTIN	4055626486833
Peso per Pezzo (escluso imballaggio)	64.000 g
Personalizzato numero di tariffa	Ottanta cinque millioni tre cento sessanta quattro mila cento novanta
Paese di origine	DE (Germania)

Nota

L'utilizzo di restrizione	EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza	14 mm
Altezza	80 mm
Profondità	104 mm

Condizioni ambientali

Temperatura ambiente (esercizio)	-40 °C ... 60 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C

Bobina lato

Tensione nominale U_N	48 V DC
Corrente di ingresso tipica di U_N	19 mA
Tempo di risposta tipico	6 ms
Tipico tempo di rilascio	10 ms
Tensione bobina	24 V DC
Il circuito di protezione	Ponte raddrizzatore Ponte raddrizzatore
Tensione di esercizio display	LED giallo

Lato contatti

Tipo di contatto	1 PDT
Tipo di interruttore di contatto	Singolo contatto
Materiale a contatto con il	AgNi
Massima tensione di commutazione	250 V AC/DC (La piastra di separazione PLC-ATP deve essere installato per tensioni superiori a 250 V (L1, L2, L3) tra identici morsettiere in moduli adiacenti. Potenziale di raccordo viene quindi effettuata con FBST 8-PLC... o ...FBST 500...)
Minima tensione di commutazione	12 V (10 mA)
Min. corrente di commutazione	10 mA (a 12 V)
Massima corrente di spunto	24 A (20 ms)
La limitazione di corrente continua	Dieci
Potere di interruzione nominale (carico ohmico) max.	264 W (24 V DC)
	62 W (CON 48 V DC)
	48 W (CON 60 V DC)
	52 W (CON 110 V DC)
	66 W (CON 220 V DC)
	2750 VA (CON 250 V AC)
Capacità di commutazione	1 A (24 V, DC13)
	1,5 A (230 V, AC15)

I dati di connessione di ingresso lato

Nome connessione	Bobina lato
Metodo di connessione	Push-in di connessione
Lunghezza di spelatura	8 mm
Sezione conduttore solido	0,14 mm2 ... 2.5 mm2
Sezione conduttore flessibile	0,14 mm2 ... 2.5 mm2
	0,2 mm2 ... 2,5 mm2 ()
	2x 0,5 mm2 ... 1 mm2 ()
Sezione conduttore AWG	26 ... 14

I dati di connessione lato di uscita

Nome connessione	Lato contatti
Metodo di connessione	Push-in di connessione
Lunghezza di spelatura	8 mm
Sezione conduttore solido	0,14 mm2 ... 2.5 mm2
Sezione conduttore flessibile	0,14 mm2 ... 2.5 mm2
	0,2 mm2 ... 2,5 mm2 ()
	2x 0,5 mm2 ... 1 mm2 ()
Sezione conduttore AWG	26 ... 14

Generale

Tensione di prova avvolgimento relè/contatto relè	4 kV_rms(50 Hz, 1 min.)
Modalità di funzionamento	100% fattore di
Grado di protezione	RT II (Relè)
	IP20 (Relè di base)
Durata di vita meccanica	5x 10^Seicicli
UL, USA	UL 508
	UL 508 Riconosciuto
UL, USA/Canada	cUL 508
	cUL 508 Riconosciuto
Posizione di montaggio	qualsiasi
Istruzioni di montaggio	A righe con zero spaziatura

Norme e Regolamenti

Denominazione	Norme/regolamenti
Norme/regolamenti	EN 50178
Tensione nominale di isolamento	250 V AC
Tensione d'impulso	6 kV
Isolamento	La separazione sicura, isolamento rinforzato
Grado di inquinamento	Due
Categoria di sovratensione	III
Classe di infiammabilità secondo UL 94	V0
UL, USA	UL 508
	UL 508 Riconosciuto
UL, USA/Canada	cUL 508
	cUL 508 Riconosciuto

Ambientale Di Conformità Del Prodotto

Cina RoHS	Ecologico Il Periodo Di Utilizzo = 50
	Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore”

Articoli in set

14 mm PLC di base morsettiera senza relè, per il montaggio su guida DIN NS 35/7,5, Push-in, 1 PDT, tensione in Ingresso 48 V DC

Plug-in e relè in miniatura, con contatto di potenza, 1 PDT, pulsante di prova, interruttore meccanico di posizione indicatore di stato a LED, disinnesto del diodo, la polarità A1+, A2-, tensione di ingresso 24 V DC

Classificazioni

eCl@ss 5.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 5.1Venti sette millioni tre cento settanta un mille sei centoeCl@ss 6.0Venti sette millioni tre cento settanta un mille sei centoeCl@ss 7.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 8.0Venti sette millioni tre cento settanta un mille sei cento unoeCl@ss 9.0Venti sette millioni tre cento settanta un mille sei cento uno

ETIM 2.0EC001437ETIM 3.0EC001437ETIM 4.0EC001437ETIM 5.0EC001437ETIM 6.0EC001437

UNSPSC 6.01Trenta millioni due cento undici mila nove cento sediciUNSPSC 7.0901Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 11Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 12.01Trenta nove millioni cento venti un mille cinque cento quindiciUNSPSC 13.2Trenta nove millioni cento venti due mila tre cento trenta quattro

DATASHEET - PDF

Titolo

Dimensione

Tipo

PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT

29 Mbytes
