PHOENIX_CONTACTRelè industrialiPLC-RPT- 24DC/2X21/FG 2910537 PHOENIX CONTACT Modulo Relè

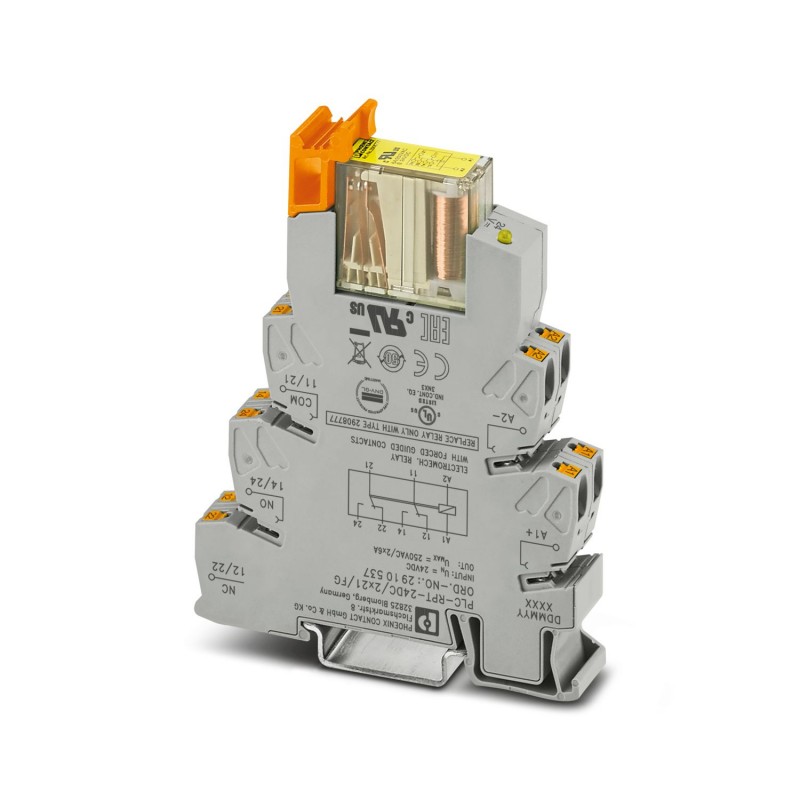

PHOENIX_CONTACT PLC-RPT-24DC/2X21/FG 2910537 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PLC-RPT- 24DC/2X21/FG 2910537 PHOENIX CONTACT Modulo Relè

Riferimento: PLC-RPT-24DC/2X21/FG

Codice: 2910537

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo Relè
PLC-INTERFACE, composto da presa relè e relè di sicurezza a innesto con contatti a conduzione forzata secondo DIN EN 61810-3, Collegamento push-in, 2 contatti inverter, con guida forzata, Diodo a circolazione libera, Tensione di ingresso: 24 VDC
PLC-INTERFACE, composta da base relè e relè di sicurezza a innesto con contatti a carica positiva secondo DIN EN 61810-3, Connessione Push-in, 2 contatti di scambio a conduzione forzata, Diodo di smorzamento, Tensione d'ingresso: 24 V DC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 503,40 €

Prezzo unitario: 50,34 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoModulo relè
Famiglia di prodottiPLC-INTERFACE
ApplicazioneContatti legati
Funzionamento100 % ED
Vita meccanicacirca 107cicli di manovre
B10d600000 Cicli (AC1; 250 V / 6 A; 1 NO)
900000 Cicli (AC1; 250 V / 3 A; 1 NO)
1800000 Cicli (AC1; 250 V / 1,5 A; 1 NO)
180000 Cicli (AC15; 250 V / 3 A; 1 NO)
560000 Cicli (AC15; 250 V / 2 A; 1 NO)
4600000 Cicli (AC15; 250 V / 0,75 A; 1 NO)
360000 Cicli (DC13; 24 V / 3 A; 1 NO)
740000 Cicli (DC13; 24 V / 1,5 A; 1 NO)
4200000 Cicli (DC13; 24 V / 0,75 A; 1 NO)
Stato di manutenzione dei dati
Data ultima gestione dei dati08.07.2024
Revisione articolo03
Caratteristiche di isolamento: Norme / Disposizioni
isolamentoSeparazione sicura, isolamento rinforzato
Categoria di sovratensioneIII
Grado di inquinamento2
Caratteristiche elettriche
Potenza dissipata massima in condizioni nominali0,72 W
Tensione di prova (Avvolgimento/Contatto)4 kVeff(50 Hz, 1 min., avvolgimento/contatto)
Tensione di prova (Contatto deviatore/contatto deviatore)2,5 kVeff(50 Hz, 1 min., contatto deviatore/contatto deviatore)
Norme / Disposizioni
Tensione di isolamento nominale250 V AC
Tensione impulsiva di dimensionamento6 kV
Dati di ingresso
Lato eccitazione
Tensione d'ingresso nominale UN24 V DC
Range tensione d'ingresso20,2 V DC ... 32,4 V DC (20 °C)
Range d'ingresso rispetto a UNvedi diagramma
Tensione nominale (relè elettromeccanico innestato)24 V DC
Comportamento di commutazione del sistema di azionamentomonostabile
Azionamento (polarità)polarizzato
Corrente d'ingresso tipica con UN30 mA
Tempo di eccitazione tipica10 ms
Tempo di diseccitazione tipico10 ms
Circuito di protezioneDiodo di smorzamento
Indicazione tensione di esercizioLED giallo
Dati di uscita
Commutazione
Tipo di commutazione del contatto2 contatti di scambio a conduzione forzata
Tipo di contatto di commutazioneContatto semplice
Materiale dei contattiAgNi
Max. tensione commutabile250 V AC/DC
Min. tensione commutabile5 V (10 mA)
Corrente di carico permanente6 A
Max. corrente d'inserzione6 A
Min. corrente10 mA (5 V)
Max. potenza commutabile (carico ohmico)144 W (24 V DC)
288 W (48 V DC)
88 W (110 V DC)
110 W (220 V DC)
1500 VA (250 V AC)
Potere di interruzione minimo150 mW
Potere di rottura3 A (24 V, DC13)
3 A (230 V, AC15)
Contatti ad apertura forzata secondo EN 61810-3Tipo B
Dati di collegamento
CollegamentoConnessione Push-in
Lunghezza di spelatura10 mm
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² (Capocorda singolo)
2x 0,5 mm² ... 1 mm² (Capocorda montato TWIN)
Sezione conduttore AWG26 ... 14
Dimensioni
Larghezza14 mm
Altezza80 mm
Profondità104 mm
Indicazioni materiale
Coloregrigio (RAL 7042)
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezione (Relè)RT II (Relè)
Grado di protezione (Prese relè)IP20 (Prese relè)
Grado di protezione (Luogo di installazione)≥ IP54 (Luogo di installazione)
Temperatura ambiente (esercizio)-20 °C ... 60 °C
Temperatura ambiente (stoccaggio/trasporto)-20 °C ... 85 °C
Posizione elevata≤ 2000 m
Omologazioni
CE
CertificatoConformità CE
UKCA
CertificatoConformità UKCA
UL, USA
SiglaturaUL 508
UL 508 Recognized
UL, USA / Canada
SiglaturaUL 508
UL 508 Recognized
Omologazione per settore navale
CertificatoTAE0000196
Test dei gas tossici
SiglaturaISA-S71.04. G3 Harsh Group
EN 60068-2-60
Dati DNV GL
TemperatureD
HumidityA
VibrazioneB/C
EMCB
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Dati EMC
Compatibilità elettromagneticaConformità alla direttiva EMC
Direttiva sulla bassa tensioneConformità alla direttiva NS
Normative e prescrizioni
Norme / Disposizioni
Norme/DisposizioniIEC 60947-5-1
DIN EN 61810-3
Montaggio
Tipo di montaggioMontaggio su guida DIN
Nota per il montaggioaffiancabile senza distanza
Posizione d'installazionea scelta

ETIM for 2910537 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica20.2 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaDC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicapolarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica2
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaSì
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanon trattato
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.03 A
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicalarghezza (EF000008)
Valore caratteristica14 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica80 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica104 mm
