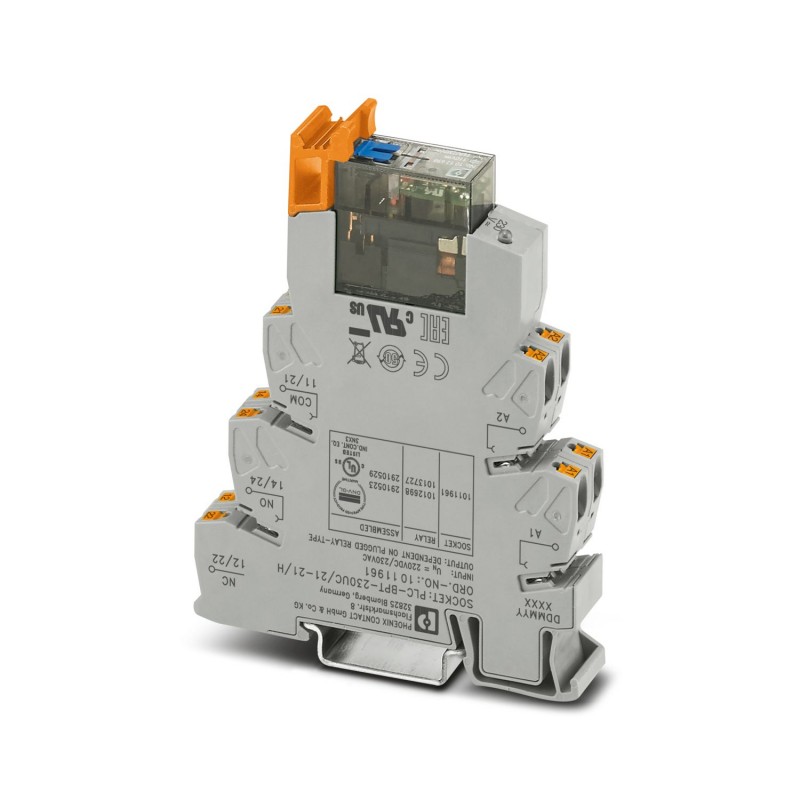

PLC-RPT-230UC/21-21/MS 2910523 PHOENIX CONTACT Modulo Relè
PLC-RPT-230UC/21-21/MS
2910523
PHOENIX_CONTACT
10
Modulo Relè
PLC-INTERFACE, composto da connettore femmina a relè e relè con contatto di potenza a innesto con attivazione manuale, LED di stato integrato, collegamento push-in, 2 contatti commutati, ponte raddrizzatore, Tensione di ingresso: 230 VAC / 220 VDC
PLC-INTERFACE, composto da base relè e relè a contatto di potenza a innesto con comando manuale, LED di stato integrato, Connessione Push-in, 2 contatti di scambio, Ponte raddrizzatore, Tensione d'ingresso: 230 V AC / 220 V DC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo relè |
| Famiglia di prodotti | PLC-INTERFACE |
| Applicazione | Interruttore manuale |
| Funzionamento | 100 % ED |
| Vita meccanica | 5x 106cicli di manovre |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 05.07.2024 |
| Revisione articolo | 03 |
| Caratteristiche di isolamento: Norme / Disposizioni | |
| isolamento | Separazione sicura, isolamento rinforzato |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Potenza dissipata massima in condizioni nominali | 1,15 W |
| Tensione di prova (Avvolgimento/Contatto) | 4 kVeff(50 Hz, 1 min., avvolgimento/contatto) |
| Tensione di prova (Contatto deviatore/contatto deviatore) | 2,5 kVeff(50 Hz, 1 min., contatto deviatore/contatto deviatore) |
| Norme / Disposizioni | |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 6 kV |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 230 V AC |
| 220 V DC | |
| Range tensione d'ingresso | 207 V AC ... 264,5 V AC (20 °C) |
| 209 V DC ... 264 V DC | |
| Tensione nominale (relè elettromeccanico innestato) | 110 V DC |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | polarizzato |
| Corrente d'ingresso tipica con UN | 5 mA |
| Tempo di eccitazione tipica | 6 ms (220 V DC) |
| 3 ms ... 15 ms (230 V AC) | |
| Tempo di diseccitazione tipico | 10 ms (220 V DC) |
| Intervallo tempo di diseccitazione tipico | 3 ms ... 15 ms (230 V AC) |
| Circuito di protezione | Ponte raddrizzatore; Ponte raddrizzatore |
| Indicazione tensione di esercizio | LED giallo |
| Commutazione | |
| Tipo di commutazione del contatto | 2 contatti di scambio |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
| Min. tensione commutabile | 12 V (10 mA) |
| Corrente di carico permanente | 6 A |
| Max. corrente d'inserzione | 12 A (20 ms) |
| Min. corrente | 10 mA (12 V) |
| Max. potenza commutabile (carico ohmico) | 192 W (24 V DC) |
| 62 W (48 V DC) | |
| 42 W (60 V DC) | |
| 55 W (110 V DC) | |
| 66 W (220 V DC) | |
| 2000 VA (250 V AC) | |
| Potere di rottura | 1 A (24 V, DC13) |
| 1,5 A (230 V, AC15) | |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Capocorda singolo) | |
| 2x 0,5 mm² ... 1 mm² (Capocorda montato TWIN) | |
| Sezione conduttore AWG | 26 ... 14 |
| Larghezza | 14 mm |
| Altezza | 80 mm |
| Profondità | 104 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Condizioni ambientali | |
| Grado di protezione (Relè) | RT II (Relè) |
| Grado di protezione (Prese relè) | IP20 (Prese relè) |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m |
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| UL, USA | |
| Siglatura | UL 508 |
| UL 508 Recognized | |
| UL, USA / Canada | |
| Siglatura | UL 508 |
| UL 508 Recognized | |
| Omologazione per settore navale | |
| Certificato | TAE0000196 |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Dati DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibrazione | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Norme / Disposizioni | |
| Norme/Disposizioni | EN 50178 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 207 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 207 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 209 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.005 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 14 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 104 mm |
