PLC-RPT- 60DC/21-21
2900334
PHOENIX_CONTACT
10

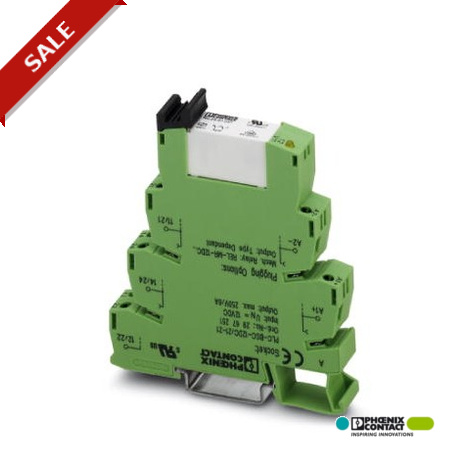

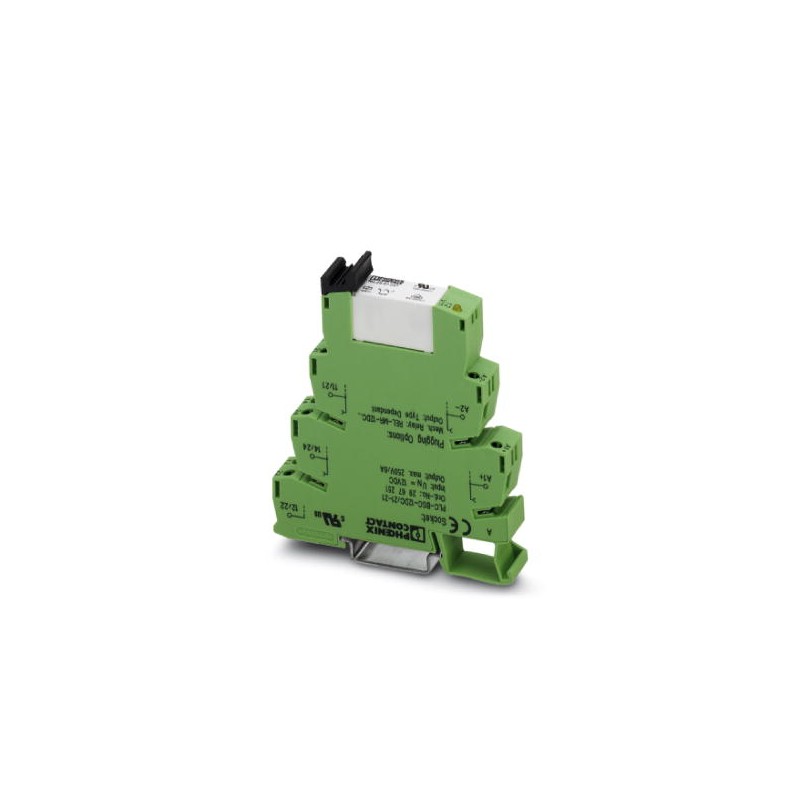

PLC-INTERFACE, composto da morsetto base PLC-BPT.../21-21 con connessione Push-in e relè in miniatura a innesto con contatto di potenza, per il montaggio su guida di supporto NS 35/7,5, 2 contatti di scambio, tens. di ingresso 60 V DC
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Larghezza | 14 mm |
---|---|
Altezza | 80 mm |
Profondità | 94 mm |
Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Tensione d'ingresso nominale UN | 60 V DC |
---|---|
Corrente d'ingresso tipica con UN | 10 mA |
Tempo di eccitazione tipica | 8 ms |
Tempo di diseccitazione tipico | 10 ms |
Circuito di protezione | Prot. contro inversione polarità Diodo contro inv. polarità |
diodo di smorzamento Diodo di smorzamento | |
Indicazione tensione di esercizio | LED giallo |
Potenza dissipata in condizioni nominali | 0,6 W |
Esecuzione dei contatti | 2 contatti di scambio |
---|---|
Materiale dei contatti | AgNi |
Max. tensione commutabile | 250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
Min. tensione commutabile | 5 V AC/DC (a 10 mA) |
Min. corrente | 10 mA (a 5 V) |
Max. corrente d'inserzione | 15 A (300 ms) |
Corrente di carico permanente | 6 A |
Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
85 W (con 48 V DC) | |
60 W (con 60 V DC) | |
44 W (con 110 V DC) | |
60 W (con 220 V DC) | |
1500 VA (con 250 V AC) | |
Capacità di rottura a norma DIN VDE 0660/IEC 60947 | 2 A (a 24 V, DC13) |
0,2 A (a 250 V, DC13) | |
3 A (con 24 V, AC15) | |
3 A (con 120 V, AC15) | |
3 A (con 250 V, AC15) |
Funzionamento | 100 % ED |
---|---|
Grado di protezione | RT III (Relè) |
Durata meccanica | 3 x 107cicli di manovre |
Classe di combustibilità a norma UL 94 | V0 |
Denominazione | Norme/Disposizioni |
Norme/Disposizioni | IEC 60664 |
EN 50178 | |
IEC 62103 | |
Tensione impulsiva di dimensionamento / isolamento | 6 kV (separazione sicura: lato comando / lato contatto) |
Grado d'inquinamento | 2 |
Categoria di sovratensione | III |
Posizione d'installazione | A scelta |
Indicazione per il montaggio | Affiancabile senza distanza |
Denominazione collegamento | Lato eccitazione |
---|---|
Collegamento | Connessione Push-in |
Lunghezza di spelatura | 8 mm |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
Sezione conduttore AWG | 26 ... 14 |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2900334-PLC-RPT- 60DC/21-21 | 162 Kbytes |
