PHOENIX_CONTACTRelè industrialiPLC-RPT- 24UC/21 2900300 PHOENIX CONTACT Modulo portarelè

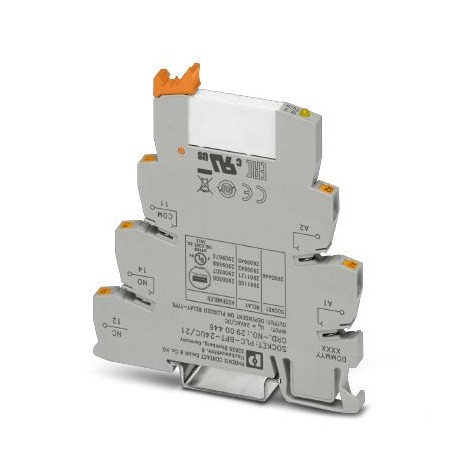

PHOENIX_CONTACT PLC-RPT-24UC/21 2900300 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PLC-RPT- 24UC/21 2900300 PHOENIX CONTACT Modulo portarelè

Riferimento: PLC-RPT-24UC/21

Codice: 2900300

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo portarelè
PLC-INTERFACE, è costituito da una morsettiera base PLC-BPT.../21 con connessione Push-in e relè miniaturizzato plug-in con contatto di potenza, per il montaggio su guida simmetrica NS 35/7.5, 1 contatto inverso, tensione di ingresso 24VDC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 22,10 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2900300
Pezzi/conf.10 PZ
Sales keyCK623A -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 372 (C_5_2017)
GTIN4046356509008
Peso per pezzo (confezione esclusa)31,270 g
Numero tariffa doganale85364190
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download
NotaIn presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC... o FBST 500...

Dimensions

Larghezza6,2 mm
Altezza80 mm
Profondità94 mm

Ambient conditions

Temperatura ambiente (esercizio)-40 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Lato eccitazione

Tensione d'ingresso nominale UN24 V AC/DC
Corrente d'ingresso tipica con UN11 mA (con UN= 24 V AC)
8,5 mA (con UN= 24 V DC)
Tempo di eccitazione tipica6 ms
Tempo di diseccitazione tipico15 ms
Circuito di protezionePonte raddrizzatore Ponte raddrizzatore
Indicazione tensione di esercizioLED giallo
Potenza dissipata in condizioni nominali0,26 W

Lato contatti

Esecuzione dei contatti1 di scambio
Tipo di contatto di commutazionecontatto semplice
Materiale dei contattiAgSnO
Max. tensione commutabile250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...)
Min. tensione commutabile5 V (a 100 mA)
Min. corrente10 mA (a 12 V)
Max. corrente d'inserzione10 A (4 s)
Corrente di carico permanente6 A
Max. potenza commutabile (carico ohmico)140 W (con 24 V DC)
20 W (con 48 V DC)
18 W (con 60 V DC)
23 W (con 110 V DC)
40 W (con 220 V DC)
1500 VA (con 250 V AC)
Potere di rottura2 A (a 24 V, DC13)
0,2 A (a 110 V, DC13)
0,1 A (a 220 V, DC13)
3 A (con 24 V, AC15)
3 A (con 120 V, AC15)
3 A (con 230 V, AC15)

Connection data 1

Denominazione collegamentoLato eccitazione
CollegamentoConnessione Push-in
Lunghezza di spelatura8 mm
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1 mm² ()
Sezione conduttore AWG26 ... 14

Connection data 2

Denominazione collegamentoLato contatti
CollegamentoConnessione Push-in
Lunghezza di spelatura8 mm
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1 mm² ()
Sezione conduttore AWG26 ... 14

Generalità

NotaIn presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC... o FBST 500...
Tensione di prova avvolgimento relè/contatto relè4 kV AC (50 Hz, 1 min)
Funzionamento100 % ED
Grado di protezioneRT III (Relè)
IP20 (Prese relè)
Durata meccanica2x 107cicli di manovre
Posizione d'installazionea scelta
Indicazione per il montaggioAffiancabile senza distanza
Peso netto (SAP)31,27 g

Normative e prescrizioni

Attacco a normaCUL
DenominazioneNorme / Disposizioni
Norme/DisposizioniIEC 60664
IEC 60664A
DIN VDE 0110
DIN EN 50178/VDE 0160 (nelle parti pertinenti)
DIN EN 50178/VDE 0160
IEC 60255/DIN VDE 0435 (nelle parti pertinenti)
Grado d'inquinamento3
Categoria di sovratensioneIII
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Contenuto set

Classifiche

ETIM for 2900300 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica19.4 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica19.4 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica19.4 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC/DC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicapolarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica1
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanon trattato
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.011 A
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicalarghezza (EF000008)
Valore caratteristica6.2 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica80 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica94 mm
