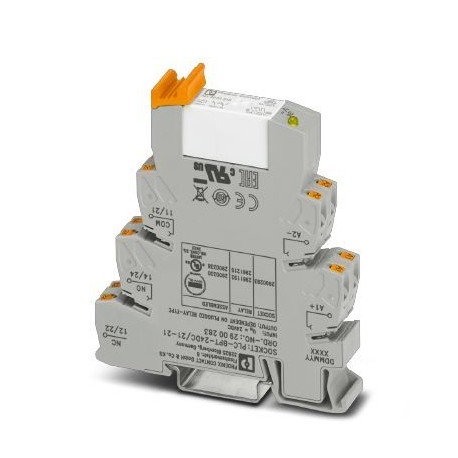

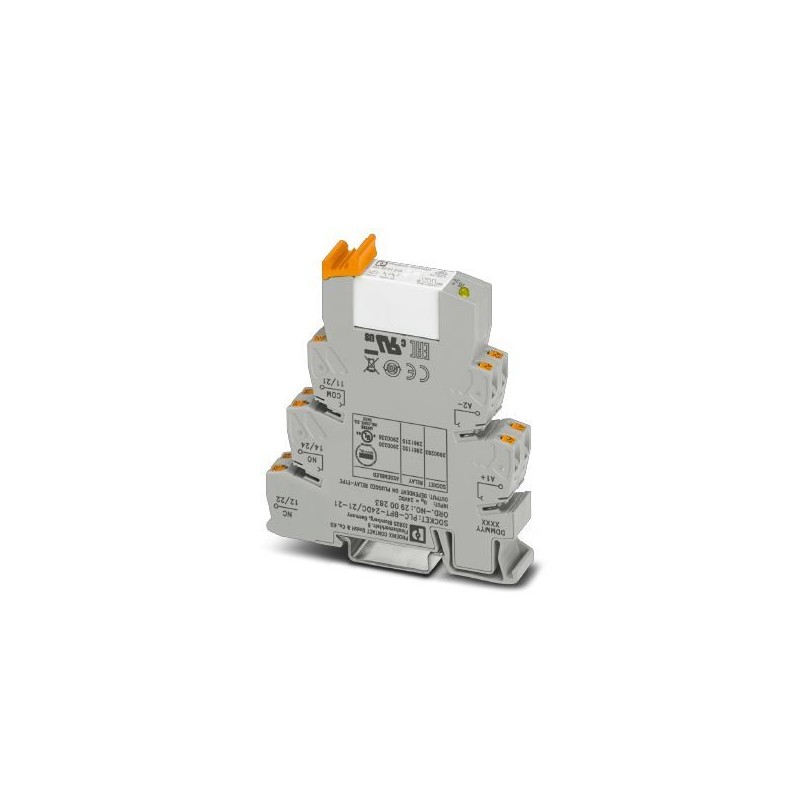

PLC-RPT- 24DC/21-21AU
2900338
PHOENIX_CONTACT
10
Modulo portarelè
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2900338 |
---|---|
Pezzi/conf. | 10 PZ |
Sales key | CK623D - |
Quantità di ordinazione minima | 10 PZ |
Pagina catalogo | Pagina 375 (C_5_2017) |
GTIN | 4046356507356 |
Peso per pezzo (confezione esclusa) | 58,700 g |
Numero tariffa doganale | 85364190 |
Paese di origine | DE (Germania) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Tensione d'ingresso nominale UN | 24 V DC |
---|---|
Corrente d'ingresso tipica con UN | 18 mA |
Tempo di eccitazione tipica | 8 ms |
Tempo di diseccitazione tipico | 10 ms |
Circuito di protezione | Prot. contro inversione polarità Diodo contro inv. polarità |
diodo di smorzamento Diodo di smorzamento | |
Indicazione tensione di esercizio | LED giallo |
Potenza dissipata in condizioni nominali | 0,43 W |
Esecuzione dei contatti | 2 contatti di scambio |
---|---|
Tipo di contatto di commutazione | contatto semplice |
Materiale dei contatti | AgNi, doratura |
Max. tensione commutabile | 30 V AC |
36 V DC | |
Min. tensione commutabile | 100 mV (a 10 mA) |
Min. corrente | 1 mA (con 24 V) |
Max. corrente d'inserzione | 50 mA |
Corrente di carico permanente | 50 mA |
Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
---|---|
Max. tensione commutabile | 250 V AC/DC |
Min. tensione commutabile | 5 V AC/DC |
Corrente di carico permanente | 6 A |
Max. corrente d'inserzione | 15 A (300 ms) |
Min. corrente | 10 mA |
Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
85 W (con 48 V DC) | |
60 W (con 60 V DC) | |
44 W (con 110 V DC) | |
60 W (con 220 V DC) | |
1500 VA (con 250 V AC) | |
Potere di rottura | 2 A (a 24 V, DC13) |
0,2 A (a 110 V, DC13) | |
0,2 A (a 250 V, DC13) | |
2 A (con 24 V, AC15) | |
2 A (con 120 V, AC15) | |
2 A (con 250 V, AC15) |
Denominazione collegamento | Lato eccitazione |
---|---|
Collegamento | Connessione Push-in |
Lunghezza di spelatura | 8 mm |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1 mm² () | |
Sezione conduttore AWG | 26 ... 14 |
Denominazione collegamento | Lato contatti |
---|---|
Collegamento | Connessione Push-in |
Lunghezza di spelatura | 8 mm |
Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1 mm² () | |
Sezione conduttore AWG | 26 ... 14 |
Funzionamento | 100 % ED |
---|---|
Grado di protezione | RT III (Relè) |
IP20 (Prese relè) | |
Durata meccanica | 3x 107cicli di manovre |
Posizione d'installazione | a scelta |
Indicazione per il montaggio | Affiancabile senza distanza |
Peso netto (SAP) | 58,7 g |
Attacco a norma | CUL |
---|---|
Denominazione | Norme / Disposizioni |
Norme/Disposizioni | IEC 60664 |
EN 50178 | |
Tensione impulsiva di dimensionamento | 6 kV |
isolamento | Isolamento di base |
Grado d'inquinamento | 2 |
Categoria di sovratensione | III |
Classe di combustibilità a norma UL 94 | V0 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2900338-PLC-RPT- 24DC/21-21AU | 122 Kbytes |
