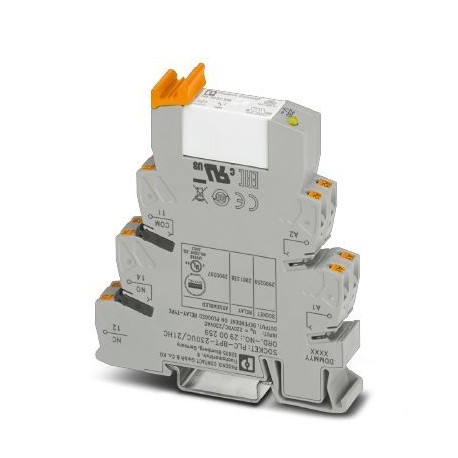

PHOENIX_CONTACT PLC-RPT-230UC/21HC 2900297 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PLC-RPT-230UC/21HC 2900297 PHOENIX CONTACT Modulo portarelè

Riferimento: PLC-RPT-230UC/21HC

Codice: 2900297

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo portarelè
PLC-INTERFACE per correnti costanti elevate, composto da morsetto base PLC-BPT.../21 HC con collegamento push-in e relè miniaturizzato a innesto, per montaggio su guida NS 35/7,5, limite di corrente costante fino a 10 A, 1 contatto commutato, tensione di ingresso 230 V AC/DC
PLC-INTERFACE per correnti DC elevate, costituito da blocco terminali base PLC-BPT.../21 HC con connessione push-in e relè miniatura plug-in, per installazione su rotaie DIN NS 35/7.5, corrente continua limitata fino a 10 A, 1 cambio contatto, tensione di ingresso 230 V AC/DC

Categorie:

  • relè > relè di commutazione
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 252,86 €

Prezzo unitario: 25,286 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2900297
Pezzi/conf.10 PZ
Sales keyCK623A -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 387 (C_5_2017)
GTIN4046356507189
Peso per pezzo (confezione esclusa)61,900 g
Numero tariffa doganale85364900
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Larghezza14 mm
Altezza80 mm
Profondità94 mm
Temperatura ambiente (esercizio)-40 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Lato eccitazione

Tensione d'ingresso nominale UN230 V AC
220 V DC
Corrente d'ingresso tipica con UN4,3 mA (con 220 V DC)
4,5 mA (con 230 V AC)
Tempo di eccitazione tipica7 ms
Tempo di diseccitazione tipico10 ms
Circuito di protezionePonte raddrizzatore Ponte raddrizzatore
Indicazione tensione di esercizioLED giallo
Potenza dissipata in condizioni nominali0,99 W

Lato contatti

Esecuzione dei contatti1 di scambio
Tipo di contatto di commutazionecontatto semplice
Materiale dei contattiAgNi
Max. tensione commutabile250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...)
Min. tensione commutabile12 V (a 10 mA)
Min. corrente10 mA (a 12 V)
Max. corrente d'inserzione30 A (300 ms)
Corrente di carico permanente10 A
6 A (Il valore vale per gli attacchi 12. Se gli attacchi 12 vengono ponticellati, vale il valore normale.)
Max. potenza commutabile (carico ohmico)240 W (con 24 V DC)
58 W (con 48 V DC)
48 W (con 60 V DC)
50 W (con 110 V DC)
80 W (con 220 V DC)
2500 VA (con 250 V AC)
Potenza commutabile (carico ohmico) max. ponticellato144 W (Con 24 V DC, il valore vale per gli attacchi 12. Se gli attacchi 12 vengono ponticellati, vale il valore normale.)
1500 VA (Con 250 V AC, il valore vale per gli attacchi 12. Se gli attacchi 12 vengono ponticellati, vale il valore normale.)
Potere di rottura2 A (a 24 V, DC13)
0,2 A (a 110 V, DC13)
0,2 A (a 250 V, DC13)
6 A (con 24 V, AC15)
6 A (con 120 V, AC15)
6 A (con 250 V, AC15)

Denominazione collegamentoLato eccitazione
CollegamentoConnessione Push-in
Lunghezza di spelatura8 mm
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1 mm² ()
Sezione conduttore AWG26 ... 14
Denominazione collegamentoLato contatti
CollegamentoConnessione Push-in
Lunghezza di spelatura8 mm
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1 mm² ()
Sezione conduttore AWG26 ... 14

Generalità

Funzionamento100 % ED
Grado di protezioneRT II (Relè)
IP20 (Prese relè)
Durata meccanica3x 107cicli di manovre
Posizione d'installazionea scelta
Indicazione per il montaggioAffiancabile senza distanza
Peso netto (SAP)61,9 g

Normative e prescrizioni

Attacco a normaCUL
DenominazioneNorme / Disposizioni
Norme/DisposizioniIEC 60664
EN 50178
Tensione impulsiva di dimensionamento6 kV
isolamentoSeparazione sicura, isolamento rinforzato
Grado d'inquinamento2
Categoria di sovratensioneIII
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Contenuto set

Classifiche

ETIM for 2900297 Relè (EC001437)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicaapparecchio completo con base (EF003359)
Valore caratteristicaSì
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica179.4 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica179.4 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica171.6 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC
Nome caratteristicaazionamento, polarità (EF003355)
Valore caratteristicapolarizzato
Nome caratteristicacomportamento di commutazione dell'azionamento (EF003356)
Valore caratteristicamonostabile
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica1
Nome caratteristicatipo di contatto di commutazione (EF003358)
Valore caratteristicacontatto singolo
Nome caratteristicacon contatti forzati (EF003357)
Valore caratteristicaNo
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicanon trattato
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica0.0043 A
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicalarghezza (EF000008)
Valore caratteristica14 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica80 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica94 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2900297-PLC-RPT-230UC/21HC
166 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
29 Mbytes
