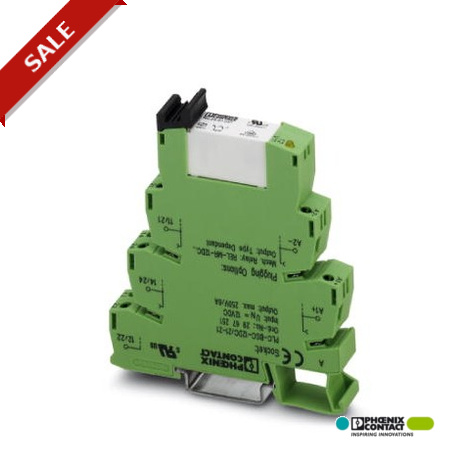

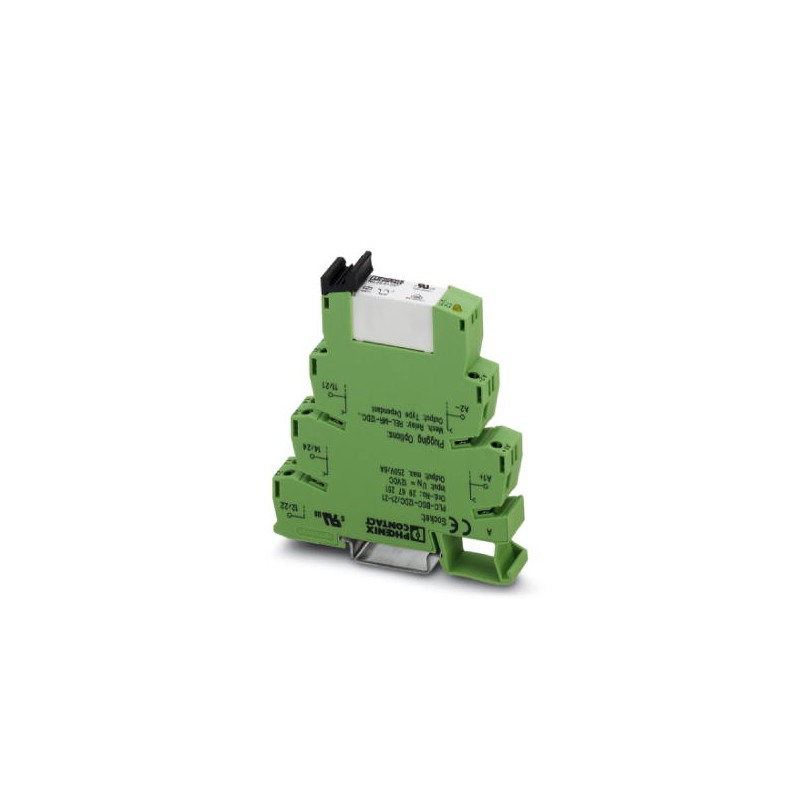

PLC-RPT- 12DC/21-21AU 2900337 PHOENIX CONTACT PLC-INTERFACE, composto da morsetto base PLC-BPT.../21-21 con ..
PLC-RPT-12DC/21-21AU
2900337
PHOENIX_CONTACT
10
PLC-INTERFACE, composto da morsetto base PLC-BPT.../21-21 con connessione Push-in e relè in miniatura a innesto con contatto in oro multistrato, per il montaggio su guida di montaggio NS 35/7,5, 2 contatti di scambio, tens. di ingresso 12 V DC
PLC-INTERFACE, composto da morsetto base PLC-BPT.../21-21 con collegamento push-in e relè miniaturizzato plug-in con contatto multistrato dorato, per montaggio su guida NS 35/7,5, 2 contatti commutati, tensione di ingresso 12 V DC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dimensioni
| Larghezza | 14 mm |
|---|---|
| Altezza | 80 mm |
| Profondità | 94 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 12 V DC |
|---|---|
| Corrente d'ingresso tipica con UN | 33 mA |
| Tempo di eccitazione tipica | 8 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Circuito di protezione | Prot. contro inversione polarità Diodo contro inv. polarità |
| diodo di smorzamento Diodo di smorzamento | |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 0,4 W |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio |
|---|---|
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Min. tensione commutabile | 100 mV (a 10 mA) |
| Min. corrente | 1 mA (con 24 V) |
| Max. corrente d'inserzione | 50 mA |
| Corrente di carico permanente | 50 mA |
| Max. potenza commutabile (carico ohmico) | 1,2 W (con 24 V DC) |
| Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 5 V AC/DC |
| Corrente di carico permanente | 6 A |
| Max. corrente d'inserzione | 15 A (300 ms) |
| Min. corrente | 10 mA |
| Max. potenza commutabile (carico ohmico) | 140 W (con 24 V DC) |
| 85 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 60 W (con 220 V DC) | |
| 1500 VA (con 250 V AC) | |
| Capacità di rottura a norma DIN VDE 0660/IEC 60947 | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,2 A (a 250 V, DC13) | |
| 2 A (con 24 V, AC15) | |
| 2 A (con 120 V, AC15) | |
| 2 A (con 250 V, AC15) |
Generalità
| Funzionamento | 100 % ED |
|---|---|
| Grado di protezione | RT III (Relè) |
| Durata meccanica | 3 x 107cicli di manovre |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Norme/Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Tensione impulsiva di dimensionamento / isolamento | 6 kV / isolamento base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Posizione d'installazione | A scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale DC (EF003980) | 10.3 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | oro |
| corrente nominale (EF000001) | 0.033 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 14 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 94 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2900337-PLC-RPT- 12DC/21-21AU | 121 Kbytes |
|
