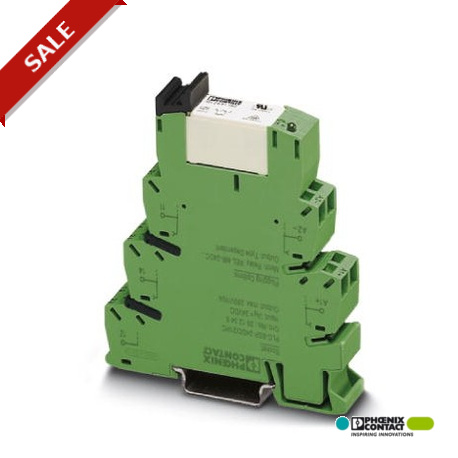

PLC-RPT-120UC/21HC 2900296 PHOENIX CONTACT PLC-INTERFACE, per correnti permanenti elevate composta da morset..
PLC-RPT-120UC/21HC
2900296
PHOENIX_CONTACT
10
PLC-INTERFACE, per correnti permanenti elevate composta da morsetto base PLC-BPT.../21 HC con connessione Push-in e relè in miniatura a innesto, per il montaggio su guida di montaggio NS 35/7,5, corrente limite permanente fino a 10 A,1 contatto di scambio, tens. di ingresso 120 V AC/DC
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dimensioni
| Larghezza | 14 mm |
|---|---|
| Altezza | 80 mm |
| Profondità | 94 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Lato eccitazione
| Tensione d'ingresso nominale UN | 120 V AC (110 V DC) |
|---|---|
| 110 V DC | |
| Corrente d'ingresso tipica con UN | 4,2 mA (con 110 V DC) |
| 4,5 mA (con 120 V AC) | |
| Tempo di eccitazione tipica | 7 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Circuito di protezione | ponte raddrizzatore Ponte raddrizzatore |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 0,54 W |
Lato contatti
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
| Min. tensione commutabile | 12 V (a 10 mA) |
| Min. corrente | 10 mA (a 12 V) |
| Max. corrente d'inserzione | 30 A (300 ms) |
| Corrente di carico permanente | 10 A |
| 6 A (Il valore vale per gli attacchi 12. Se gli attacchi 12 vengono ponticellati, vale il valore normale.) | |
| Max. potenza commutabile (carico ohmico) | 240 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 2500 VA (con 250 V AC) | |
| Potenza commutabile (carico ohmico) max. ponticellato | 144 W (Con 24 V DC, il valore vale per gli attacchi 12. Se gli attacchi 12 vengono ponticellati, vale il valore normale.) |
| 1500 VA (Con 250 V AC, il valore vale per gli attacchi 12. Se gli attacchi 12 vengono ponticellati, vale il valore normale.) | |
| Capacità di rottura a norma DIN VDE 0660/IEC 60947 | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,2 A (a 250 V, DC13) | |
| 6 A (con 24 V, AC15) | |
| 6 A (con 120 V, AC15) | |
| 6 A (con 250 V, AC15) |
Generalità
| Funzionamento | 100 % ED |
|---|---|
| Grado di protezione | RT II (Relè) |
| Durata meccanica | 3 x 107cicli di manovre |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Norme/Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| IEC 62103 | |
| Tensione impulsiva di dimensionamento / isolamento | 6 kV / separazione sicura, isolamento rinforzato |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Posizione d'installazione | A scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
Dati di collegamento lato di ingresso
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2900296-PLC-RPT-120UC/21HC | 167 Kbytes |
|
