PHOENIX_CONTACTRelè industrialiPLC-OSC-125DC/ 48DC/100 2980047 PHOENIX CONTACT Modulo relè a stato solido

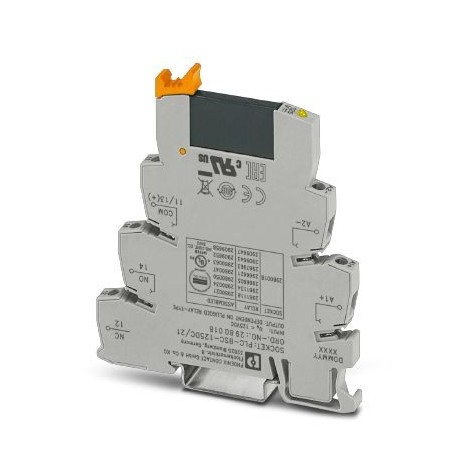

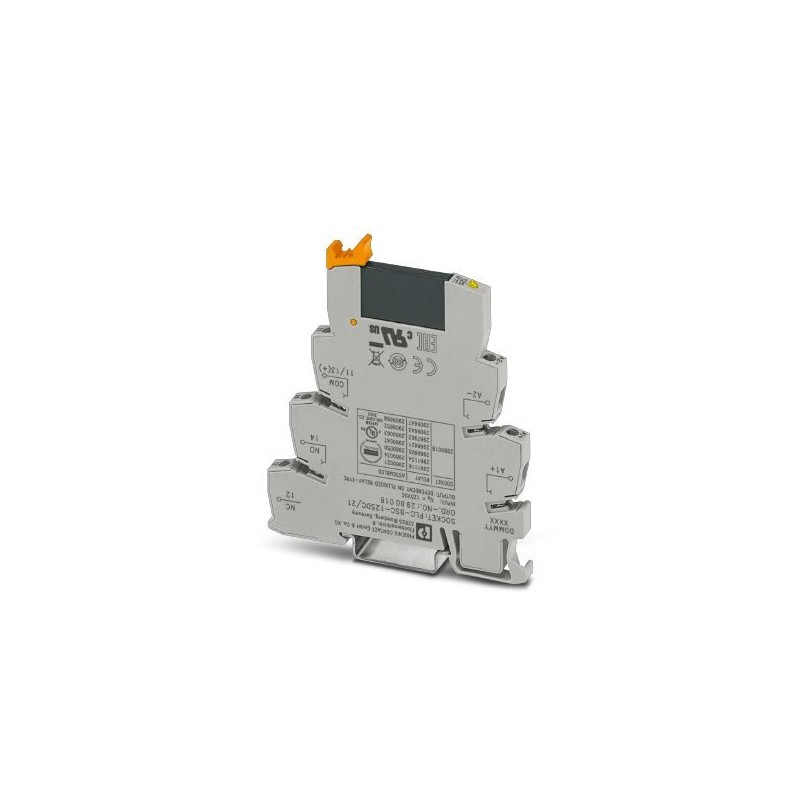

PHOENIX_CONTACT PLC-OSC-125DC/ 48DC/100 2980047 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PLC-OSC-125DC/ 48DC/100 2980047 PHOENIX CONTACT Modulo relè a stato solido

Riferimento: PLC-OSC-125DC/ 48DC/100

Codice: 2980047

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo relè a stato solido
PLC-INTERFACE, composto da morsetto base PLC-BSC.../21 con collegamento a vite e relè statico miniaturizzato a innesto, per l'installazione su NS 35/7,5, 1 contatto di chiusura, ingresso: 125 V DC, uscita: 3-48 V DC/100 mA

Categorie:

  • relè > accoppiatore ottico
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 38,98 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2980047
Pezzi/conf.10 PZ
Sales keyCK6215 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 376 (C_5_2017)
GTIN4017918619060
Peso per pezzo (confezione esclusa)32,200 g
Numero tariffa doganale85364900
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensions

Larghezza6,2 mm
Altezza80 mm
Profondità94 mm

Ambient conditions

Temperatura ambiente (esercizio)-25 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 70 °C

Dati d'ingresso

Tensione d'ingresso nominale UN125 V DC
Range d'ingresso rispetto a UN0,8 ... 1,1
Range tensione d'ingresso100 V DC ... 137,5 V DC
Soglia di commutazione segnale "0" rispetto a UN≤ 0,4
Soglia di commutazione segnale "1" rispetto a UN≥ 0,8
Corrente d'ingresso tipica con UN3 mA
Tempo di accensione tipico1 ms (con UN)
Tempo di disinserzione tipico3 ms (con UN)
Segnalazione statoLED giallo
Frequenza di trasmissione50 Hz
Potenza dissipata in condizioni nominali0,38 W

Dati d'uscita

Range tensione d'uscita3 V DC ... 48 V DC
Corrente di carico permanente100 mA
Caduta di tensione alla max. corrente limite permanente≤ 1 V
Collegamento d'uscita2 conduttori senza massa
Nome protezioneProt. contro inversione polarità
Prot. contro le sovratensioni
Circuito/componente di protezioneDiodo contro inv. polarità

Connection data 1

Denominazione collegamentoLato di ingresso
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
Sezione conduttore AWG26 ... 14

Connection data 2

Denominazione collegamentoLato di uscita
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
Sezione conduttore AWG26 ... 14

Generalità

Tensione di prova ingresso/uscita2,5 kV (50 Hz, 1 min)
Posizione d'installazionea scelta
Indicazione per il montaggioAffiancabile senza distanza
Funzionamento100 % ED
Classe di combustibilità a norma UL 94V0
DenominazioneNorme / Disposizioni
Norme/DisposizioniIEC 60664
EN 50178
Grado d'inquinamento2
Categoria di sovratensioneIII

Normative e prescrizioni

Attacco a normaCUL
DenominazioneNorme / Disposizioni
Norme/DisposizioniIEC 60664
EN 50178
isolamentoIsolamento di base
Grado d'inquinamento2
Categoria di sovratensioneIII
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2980047 Relè (EC001504)

Nome caratteristicatensione d'ingresso (EF003840)
Valore caratteristica100 V
Nome caratteristicatipo di tensione d'ingresso (EF003033)
Valore caratteristicaDC
Nome caratteristicatensione d'uscita (EF003933)
Valore caratteristica3 V
Nome caratteristicatipo di tensione d'uscita (EF008222)
Valore caratteristicaDC
Nome caratteristicacorrente d'esercizio nominale Ie (EF001443)
Valore caratteristica0.1 A
Nome caratteristicatipo di uscita digitale (EF003601)
Valore caratteristicaelettronico
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì
