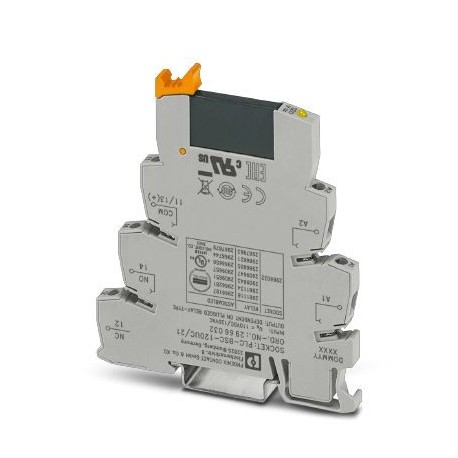

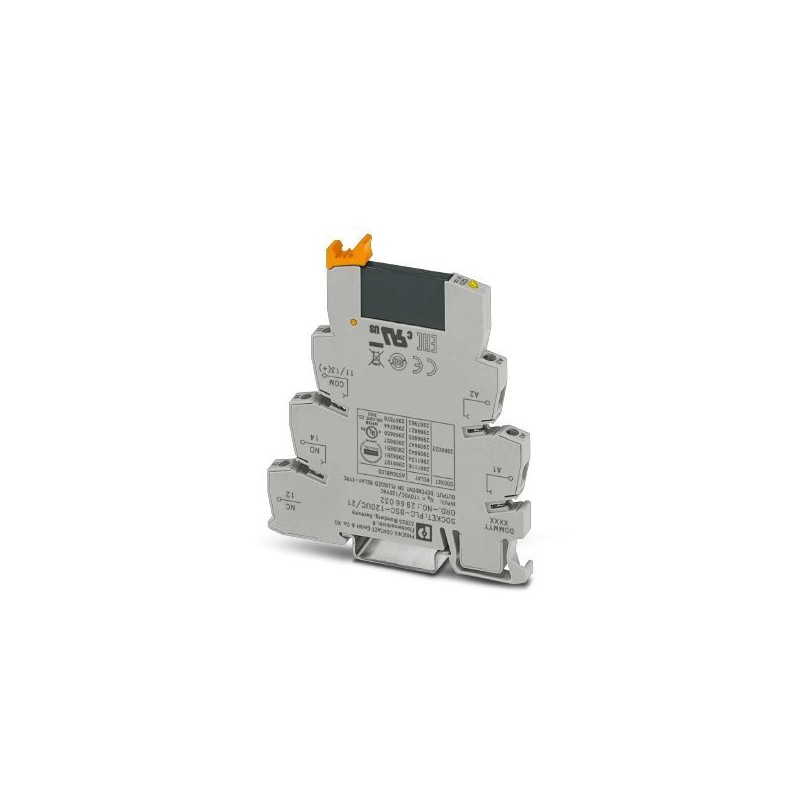

PLC-OSC-120UC/230AC/ 1 2967879 PHOENIX CONTACT Modulo relè a stato solido
PLC-OSC-120UC/230AC/ 1
2967879
PHOENIX_CONTACT
Modulo relè a stato solido
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2967879 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK6214 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 377 (C_5_2017) |
| GTIN | 4017918190569 |
| Peso per pezzo (confezione esclusa) | 32,090 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 120 V AC |
|---|---|
| 110 V DC | |
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Range tensione d'ingresso | 108 V AC ... 132 V AC |
| 99 V DC ... 121 V DC | |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,25 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Corrente d'ingresso tipica con UN | 4 mA |
| Tempo di accensione tipico | 10 ms (con UN) |
| Tempo di disinserzione tipico | 10 ms (con UN) |
| Indicazione tensione di esercizio | LED giallo |
| Nome protezione | Ponte raddrizzatore |
| Circuito/componente di protezione | Ponte raddrizzatore |
| Frequenza di trasmissione | 3 Hz |
| Potenza dissipata in condizioni nominali | 0,48 W |
Dati d'uscita
| Range tensione d'uscita | 24 V AC ... 253 V AC |
|---|---|
| Corrente di carico permanente | 0,75 A (vedere curva derating) |
| Max. corrente d'inserzione | 30 A (10 ms) |
| Corrente di carico minima | 10 mA |
| Corrente di dispersione | < 1 mA (in modalità OFF) |
| Integrale di carico limite | 4,5 A2s |
| Caduta di tensione alla max. corrente limite permanente | < 1 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | circuito RCV |
Connection data 1
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Connection data 2
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2967879-PLC-OSC-120UC/230AC/ 1 | 126 Kbytes |
|
