PHOENIX_CONTACTRelè industrialiPLC-OSC-120AC/300DC/ 1 2980717 PHOENIX CONTACT PLC-INTERFACE, relè a stato solido integrato, con connessione..

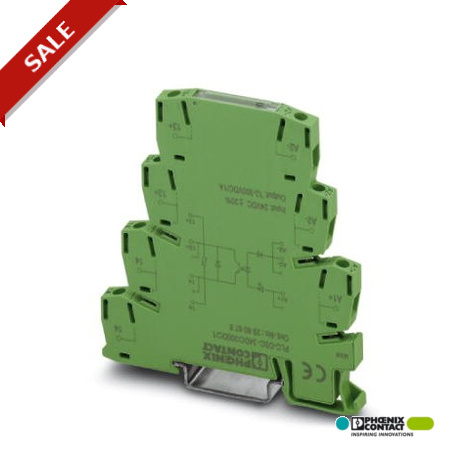

PHOENIX_CONTACT PLC-OSC-120AC/300DC/ 1 2980717 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PLC-OSC-120AC/300DC/ 1 2980717 PHOENIX CONTACT PLC-INTERFACE, relè a stato solido integrato, con connessione..

Riferimento: PLC-OSC-120AC/300DC/ 1

Codice: 2980717

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

PLC-INTERFACE, relè a stato solido integrato, con connessione a vite, per il montaggio su guida di supporto NS 35/7,5, ingresso: 120 V AC, uscita: 12-300 V DC/1 A
PLC INTERFACE, relè a stato solido integrato, collegamento a vite, per montaggio su guida simmetrica NS 35/7,5, ingresso: 120 V AC, uscita: 12-300 V DC/1 A

Categorie:

  • relè > accoppiatore ottico
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 71,68 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dimensioni

Larghezza6,2 mm
Altezza80 mm
Profondità86 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Dati d'ingresso

Tensione d'ingresso nominale UN120 V AC
Range d'ingresso rispetto a UN0,8 ... 1,1
Soglia di commutazione segnale "0" rispetto a UN≤ 0,4
Soglia di commutazione segnale "1" rispetto a UN≥ 0,8
Corrente d'ingresso tipica con UN5,6 mA
Tempo di accensione tipico19 ms
Tempo di disinserzione tipico6 ms
Indicazione tensione di esercizioLED giallo
Nome protezioneponte raddrizzatore
Circuito/componente di protezionePonte raddrizzatore
Frequenza di trasmissione10 Hz

Dati d'uscita

DenominazioneDati d'uscita
Range tensione d'uscita12 V DC ... 300 V DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Un ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...)
Corrente di carico permanente1 A (vedere curva derating)
Caduta di tensione alla max. corrente limite permanente< 500 mV
Nome protezioneProt. contro inversione polarità
Prot. contro le sovratensioni
Circuito/componente di protezioneDiodo contro inv. polarità
Varistore

Dati di collegamento del lato di ingresso

Denominazione collegamentoLato di ingresso
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile0,14 mm² ... 2,5 mm²
Sezione conduttore AWG26 ... 14

Generalità

Posizione d'installazioneA scelta
Indicazione per il montaggioAffiancabile senza distanza
Funzionamento100 % ED
Classe di combustibilità a norma UL 94V0
DenominazioneNorme/Disposizioni
Norme/DisposizioniIEC 60664
EN 50178
IEC 62103
Tensione impulsiva di dimensionamento / isolamento4 kV / isolamento base
Tensione di isolamento di nominale300 V
Grado d'inquinamento2
Categoria di sovratensioneIII

ETIM for 2980717 Relè (EC001504)

Nome caratteristicatensione d'ingresso (EF003840)
Valore caratteristica96 V
Nome caratteristicatipo di tensione d'ingresso (EF003033)
Valore caratteristicaAC
Nome caratteristicatensione d'uscita (EF003933)
Valore caratteristica12 V
Nome caratteristicatipo di tensione d'uscita (EF008222)
Valore caratteristicaDC
Nome caratteristicacorrente d'esercizio nominale Ie (EF001443)
Valore caratteristica1 A
Nome caratteristicatipo di uscita digitale (EF003601)
Valore caratteristicaelettronico
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaSì

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2980717-PLC-OSC-120AC/300DC/ 1
127 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
29 Mbytes
