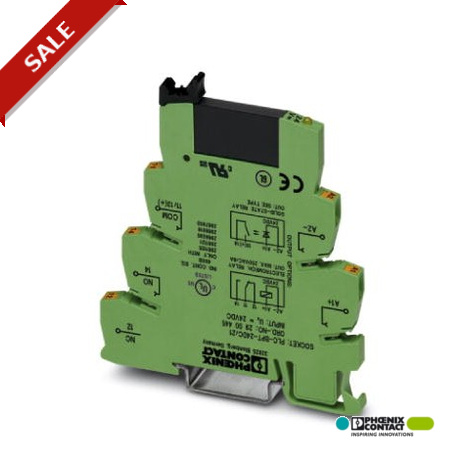

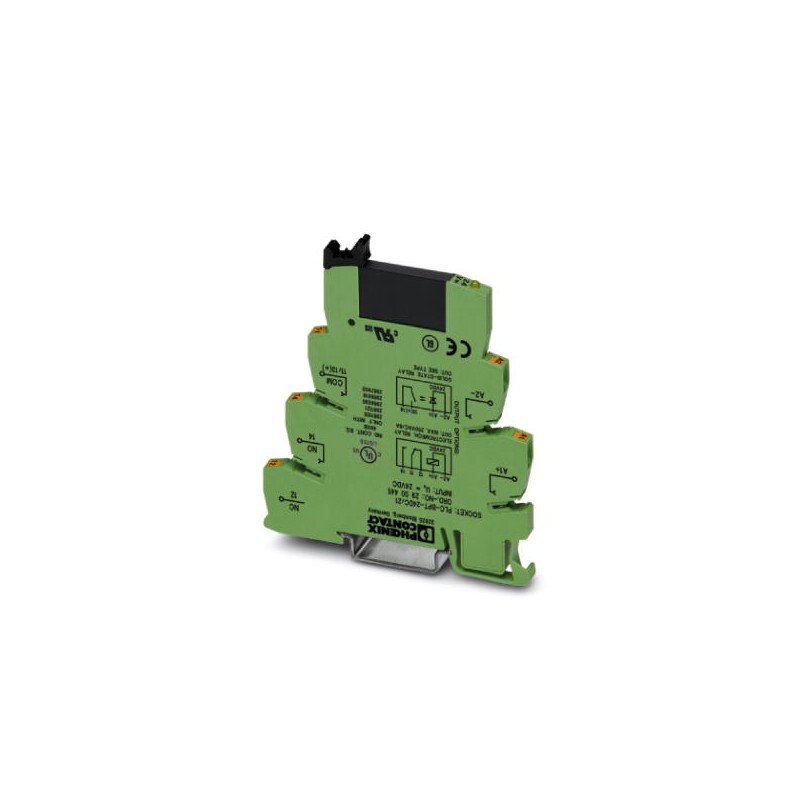

PLC-OPT- 48DC/230AC/1 2900370 PHOENIX CONTACT PLC-INTERFACE, composta da morsetto base PLC-BPT…/21 con conne..
PLC-OPT-48DC/230AC/1
2900370
PHOENIX_CONTACT
PLC-INTERFACE, composta da morsetto base PLC-BPT…/21 con connessione Push-in e relè a stato solido in miniatura a innesto, per il montaggio su guida di montaggio NS 35/7,5, 1 contatto aperto a riposo ingresso: 48 V DC, uscita: 24-253 V AC/ 0,75 A
PLC-INTERFACE, composto da morsetto base PLC-BPT.../21 con collegamento push-in e relè statico miniaturizzato a innesto, per l'installazione su guida NS 35/7,5, 1 contatto di chiusura, ingresso: 48 V DC, uscita: 24-253 V AC/ 0,75 A
relè > accoppiatore ottico
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dimensioni
| Larghezza | 6,2 mm |
|---|---|
| Altezza | 80 mm |
| Profondità | 94 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 48 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,25 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,8 |
| Corrente d'ingresso tipica con UN | 9 mA |
| Tempo di accensione tipico | 10 ms (con UN) |
| Tempo di disinserzione tipico | 10 ms (con UN) |
| Indicazione tensione di esercizio | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| diodo di smorzamento | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
| Diodo di smorzamento | |
| Frequenza di trasmissione | 10 Hz |
Dati d'uscita
| Range tensione d'uscita | 24 V AC ... 253 V AC |
|---|---|
| Corrente di carico permanente | 0,75 A (vedere curva derating) |
| Max. corrente d'inserzione | 30 A (10 ms) |
| Corrente di carico minima | 10 mA |
| Corrente di dispersione | < 1 mA (in modalità OFF) |
| Integrale di carico limite | 4,5 A2s |
| Caduta di tensione alla max. corrente limite permanente | < 1 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | circuito RCV |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posizione d'installazione | A scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 38.4 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tensione d'uscita (EF003933) | 24 V |
| tipo di tensione d'uscita (EF008222) | AC |
| corrente d'esercizio nominale Ie (EF001443) | 0.75 A |
| tipo di uscita digitale (EF003601) | elettronico |
| con indicatore a LED (EF005950) | Sì |
