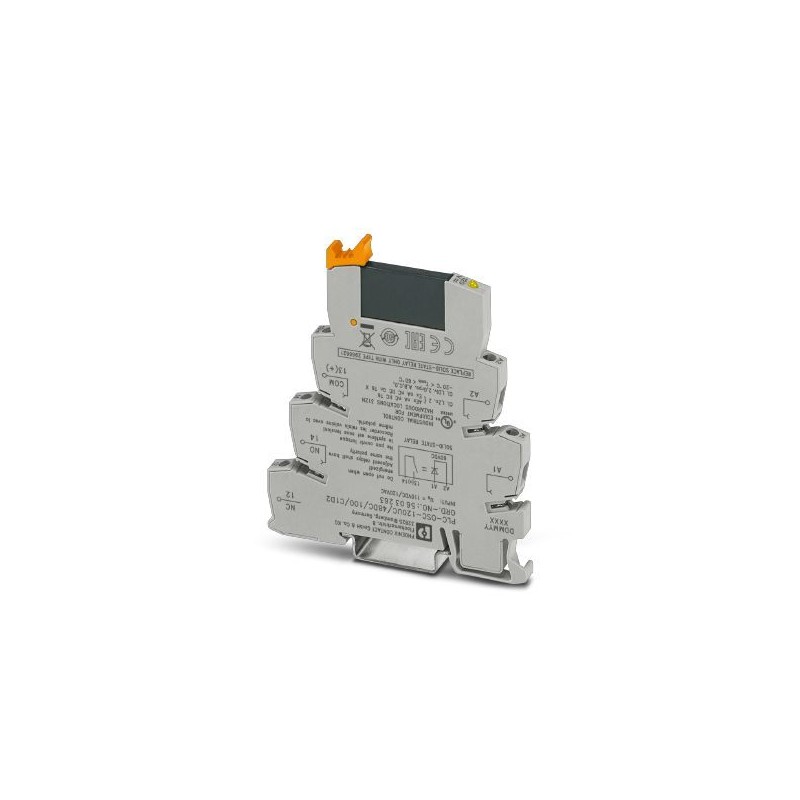

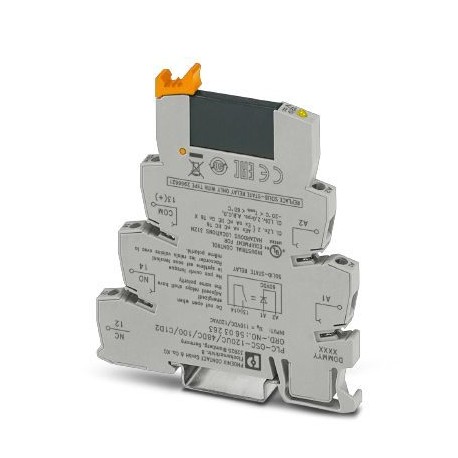

PLC-OSC-120UC/ 48DC/100/C1D2 5603263 PHOENIX CONTACT Optoaccoppiatore
PLC-OSC-120UC/ 48DC/100/C1D2
5603263
PHOENIX_CONTACT
Optoaccoppiatore
PLC-INTERFACE, costituito da una morsettiera base montata su guida con collegamento a vite e relè statico miniaturizzato a innesto, ingresso: 120 V AC/110 V DC, uscita: 3-48 V DC/100 mA, UL/cUL: approvato per l'uso nella zona Ex classe I, div. 2
relè > accoppiatore ottico
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 5603263 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK621I - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 459 (C_5_2017) |
| GTIN | 4046356683388 |
| Peso per pezzo (confezione esclusa) | 33,330 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 120 V AC |
|---|---|
| 110 V DC | |
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Range tensione d'ingresso | 108 V AC ... 132 V AC |
| 99 V DC ... 121 V DC | |
| Soglia di commutazione segnale "0" rispetto a UN | ≤ 0,3 |
| Soglia di commutazione segnale "1" rispetto a UN | ≥ 0,9 |
| Corrente d'ingresso tipica con UN | 3,5 mA |
| Tempo di accensione tipico | 3 ms (con UN) |
| Tempo di disinserzione tipico | 4 ms (con UN) |
| Indicazione tensione di esercizio | LED giallo |
| Nome protezione | Ponte raddrizzatore |
| Circuito/componente di protezione | Ponte raddrizzatore |
| Frequenza di trasmissione | 10 Hz |
| Potenza dissipata in condizioni nominali | 0,42 W |
Dati d'uscita
| Range tensione d'uscita | 3 V DC ... 48 V DC |
|---|---|
| Corrente di carico permanente | 100 mA |
| Caduta di tensione alla max. corrente limite permanente | ≤ 1 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M 3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M 3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Classe di combustibilità a norma UL 94 | V0 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Normative e prescrizioni
| Denominazione | Norme / Disposizioni |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| EN 50178 | |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme |
| UL, USA | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
| UL, Canada | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 108 V |
| tipo di tensione d'ingresso (EF003033) | AC |
| tensione d'uscita (EF003933) | 3 V |
| tipo di tensione d'uscita (EF008222) | DC |
| corrente d'esercizio nominale Ie (EF001443) | 0.1 A |
| tipo di uscita digitale (EF003601) | elettronico |
| con indicatore a LED (EF005950) | Sì |
