PHOENIX_CONTACTConnettori industrialiHC-K-KV-M32(15-21) 1690642 PHOENIX CONTACT connessione a vite in plastica fino a 5 bar, lunghezza filettatur..

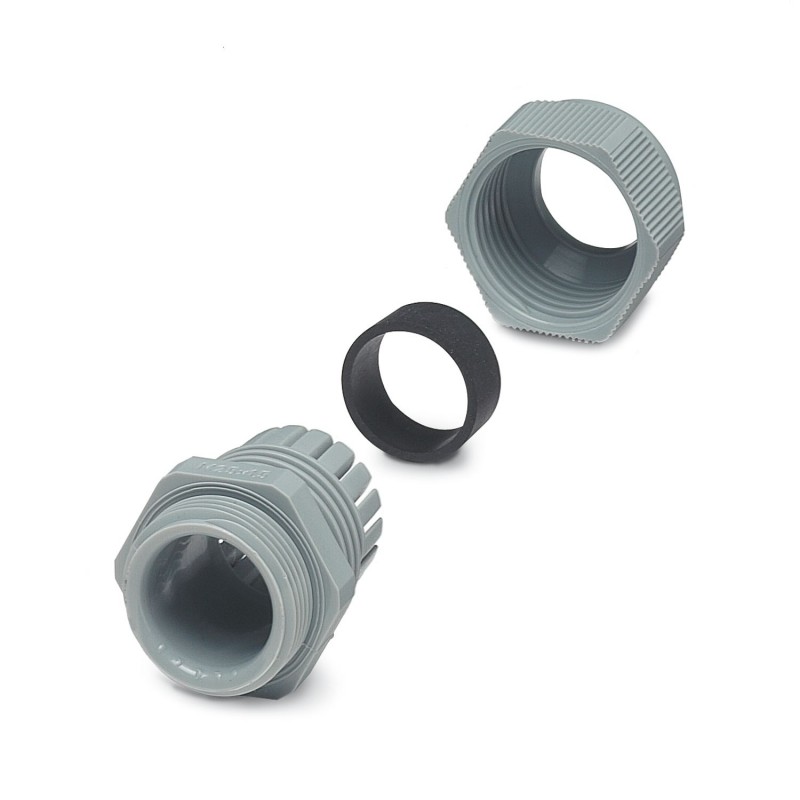

PHOENIX_CONTACT HC-K-KV-M32(15-21) 1690642 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

HC-K-KV-M32(15-21) 1690642 PHOENIX CONTACT connessione a vite in plastica fino a 5 bar, lunghezza filettatur..

Riferimento: HC-K-KV-M32(15-21)

Codice: 1690642

Produttore: PHOENIX_CONTACT

Descrizione:

connessione a vite in plastica fino a 5 bar, lunghezza filettatura: 10 mm, diametro del cavo: 15 - 21 mm, WAF 36, connessione a vite: M32
Pressacavi in plastica fino a 5 bar, lunghezza filettatura: 10 mm, diametro cavo: 15 - 21 mm, larghezza tra i lati 36, pressacavo: M32

Categorie:

  • sistemi di introduzione per cavi/conduttori > Pressacavo
  • PHOENIX_CONTACT > Connettori industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Proprietà dell'oggetto
Tipo di prodottoPressacavi
Numero di conducenti1
Tipo di avvitamentoM32
schermatoNo
dimensioni
Schema di quotaturazllygjdxnf.jpg
longitudine50 mm
Lunghezza della filettatura di collegamento10 mm
Larghezza tra le facce - Dado di raccordo36 millimetri
Tubo di larghezza della chiave36 millimetri
Misurazione tra i vertici esagonali40 mm
Tipo di filettatura lato di collegamentoM32 x 1,5
Passo della filettatura1,5 mm
Dati di connessione
Coppia di serraggio7,5 Nm (giunto a dado)
7,5 Nm (manicotto di serraggio)
Dati materiali
coloregrigio argento (RAL 7001)
Classe di infiammabilità secondo UL 94V2 ·
Materiale Guarnizione Giunto del cavoNeoprene
Materiale di collegamento a viteBABBO
Cavo/Linea
Diametro esterno del cavo Cavo 115 millimetri ... 21 millimetri
Condizioni ambientali e di vita
Condizioni ambientali
Indice di protezioneIP68 (fino a 5 bar)
Temperatura ambiente (servizio)-20 °C ... 100 °C

DATASHEET - PDF

Titolo
Dimensione
Tipo
Datasheet 1: 1690642 - HC-K-KV-M32(15-21)
149 Kbytes
Datasheet 2: 1690642 - HC-K-KV-M32(15-21)
162 Kbytes
Complete catalogue 1: 1690642 - HC-K-KV-M32(15-21)
35 Mbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
58 Mbytes
