PHOENIX_CONTACTCavi, connettori e scatole QUICKONQPD N 3PE1,5 4-9 BK 1415097 PHOENIX CONTACT Dado

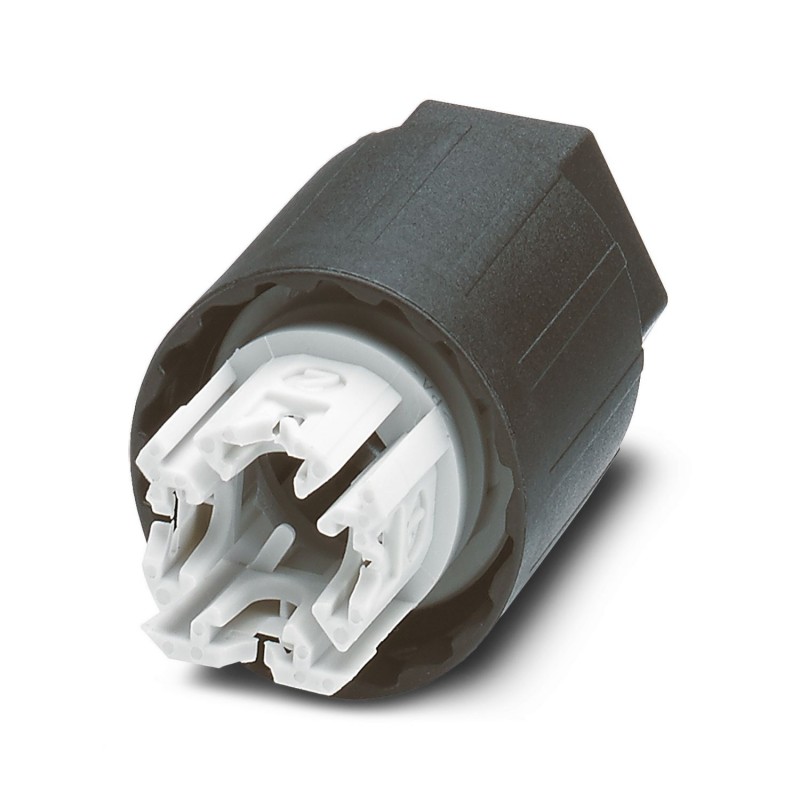

PHOENIX_CONTACT QPD N 3PE1,5 4-9 BK 1415097 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

QPD N 3PE1,5 4-9 BK 1415097 PHOENIX CONTACT Dado

Riferimento: QPD N 3PE1,5 4-9 BK

Codice: 1415097

Produttore: PHOENIX_CONTACT

Descrizione:

Dado
Dado, attacco QUICKON, numero di poli: 3+PE, 0,5 mm² ... 1,5 mm², 690 V, 17,5 A, nero, diametro esterno del cavo: 5 mm ... 9,5 millimetri
Dado, product family: QPD, tipo di connessione: Connessione IDC, numero poli: 3+PE, 0,5 mm2 ... 1,5 mm2, 690 V, 17,5 A, PA, nero, diametro esterno conduttore: 5 mm ... 7 mm e 7 mm ... 9,5 mm

Categorie:

  • sistemi a innesto per impianti di edifici > Accessories for plug-in building installation
  • PHOENIX_CONTACT > Cavi, connettori e scatole QUICKON

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 4,96 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoDado di installazione a compressione
Famiglia di prodottiQPD
TipoQPD 4x1,5
Numero di poli4
Piano d'inserimento3+PE
Polarità1, 2, 3, PE
Numero collegamenti10
Stato di manutenzione dei dati
Revisione articolo03
Caratteristiche di isolamento
Categoria di sovratensioneIII
Grado d'inquinamento3
Caratteristiche elettriche
Tensione impulsiva di dimensionamento (II/2)8 kV
Tensione impulsiva di dimensionamento (III/2)8 kV
Tensione impulsiva di dimensionamento (III/3)8 kV
Corrente nominale17,5 A
Tensione di dimensionamento (II/2)1000 V
Tensione di dimensionamento (III/2)1000 V
Tensione di dimensionamento (III/3)690 V
Corrente nominale IN17,5 A
Dati di collegamento
Tecnologia di connessione
Collegamento lato campoConnessione IDC
Frequenza di collegamento di una linea di sezione identicamax. 10
Connessione conduttori
Sezione di collegamento flessibile0,5 mm² ... 1,5 mm²
Sezione di collegamento rigido0,5 mm² ... 1,5 mm²
Sezione di collegamento AWG20 ... 16
Coppia di serraggio Dado per raccordi8 Nm
Indicazioni materiale
Colorenero (RAL 9005)
Materiale CustodiaPA
Classe di combustibilità a norma UL 94V0
Materiale, isolamento filiPVC/PE/TPE/gomma
Materiale inserto portacontattiPA
Cavo / linea
Struttura fili in conformità con VDE 0295 / Diametro minimo trefoloVDE 0295 classe da 1 a 6 / min. 0,15 mm
Diametro esterno conduttore5 mm ... 7 mm
7 mm ... 9,5 mm
Diametro cavo isolamento compreso1,6 mm ... 3 mm
Polarità1, 2, 3, PE
Materiale isolamento filiPVC/PE/TPE/gomma
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP66
IP68 (2 m / 24 h)
IP69K
Protezione delle dita anche quando il connettore non è inserito nella controparte (IP2X)
Resistenza agli urtiIK07
Temperatura ambiente (esercizio)-40 °C ... 100 °C
Temperatura per collegamento linee-5 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 80 °C

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1415097-QPD N 3PE1,5 4-9 BK
106 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
57 Mbytes
