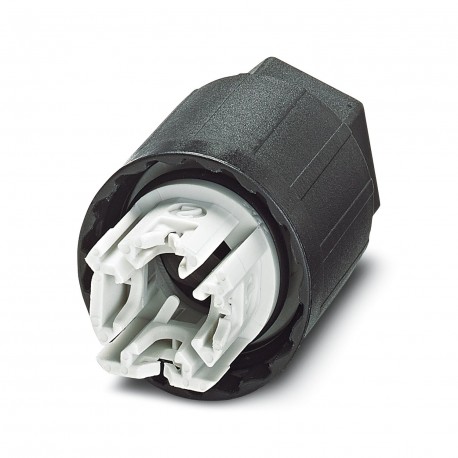

QPD N 2PE1,5 8-13 BK 1415100 PHOENIX CONTACT Dado
QPD N 2PE1,5 8-13 BK
1415100
PHOENIX_CONTACT
Dado
Dado, collegamento QUICKON, numero di poli: 2+PE, 0,5 mm² ... 1,5 mm², 690 V, 17,5 A, nero, diametro esterno del cavo: 10 mm ... 13 millimetri
Dado, famiglia prodotto: QPD, tipo di collegamento: collegamento IDC, numero di poli: 2+PE, 0,5 mm2 ... 1,5 mm2, 690 V, 17,5 A, PA, nero, diametro esterno del cavo: 10 mm ... 13 millimetri
sistemi a innesto per impianti di edifici > Accessories for plug-in building installation
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1415100 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF6UCX - |
| Pagina catalogo | Pagina 466 (C_2_2017) |
| GTIN | 4055626037646 |
| Peso per pezzo (confezione esclusa) | 17,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Tipo | QPD 3x1,5 |
|---|---|
| Colore | nero |
| Tipo di bloccaggio | Bloccaggio a vite |
| Tecnica di connessione | Attacco QUICKON |
| Collegamento | Connessione IDC |
| N. poli | 3 |
| Coppia di serraggio dadi | 8 Nm |
| Numero collegamenti | 10 |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 16 |
Cavo
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 classe da 1 a 6 / min. 0,15 mm |
|---|---|
| Materiale isolante dei fili | PVC / PE / TPE / gomma |
| Diametro cavo isolamento compreso | 1,6 mm ... 3 mm |
| Diametro esterno conduttore | 10 mm ... 13 mm |
| Polarità | 1, 2, PE |
Condizioni ambientali
| Grado di protezione | IP66 |
|---|---|
| IP68 | |
| IP69K | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
Dati elettrici
| Corrente nominale IN | 17,5 A |
|---|---|
| Corrente di dimensionamento | 17,5 A |
| Tensione di dimensionamento (III/3) | 690 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (III/3) | 8 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
Dati materiale
| Materiale inserto portacontatti | PA |
|---|---|
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 10.0.127440691eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440605eCl@ss 8.027440605eCl@ss 9.027440691
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1415100-QPD N 2PE1,5 8-13 BK | 106 Kbytes |
|
