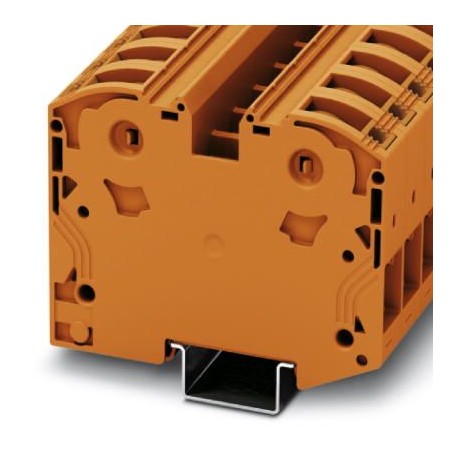

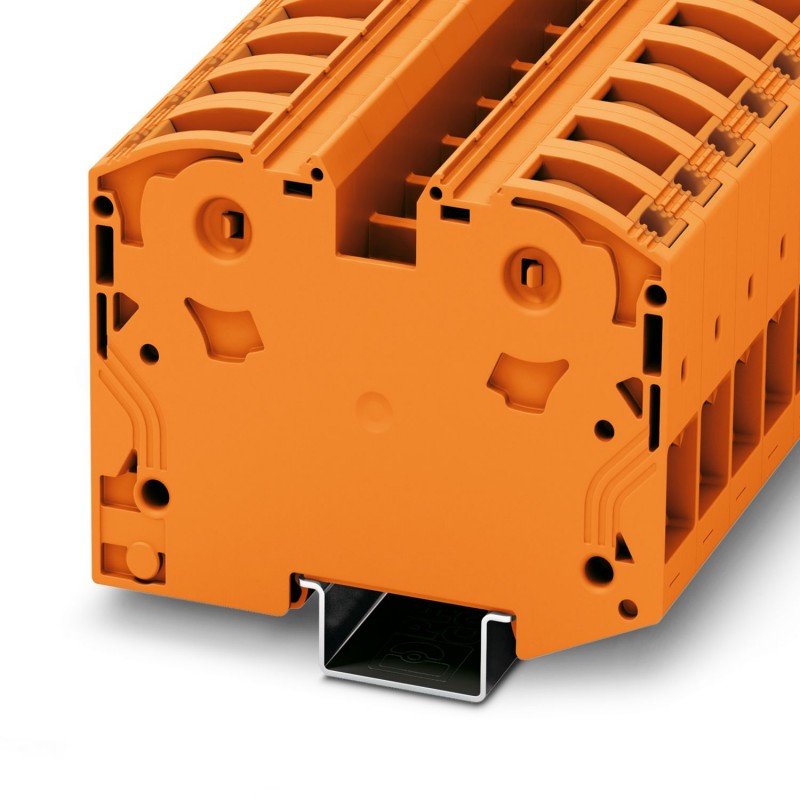

PTPOWER 35 OG 3212095 PHOENIX CONTACT Morsetti di potenza
PTPOWER 35 OG
3212095
PHOENIX_CONTACT
10
Morsetti di potenza
Morsetto di corrente, tensione nominale: 1000 V, corrente nominale: 125 A, numero di collegamenti: 2, numero di poli: 1, tipo di collegamento: collegamento PowerTurn, dimensionamento sezione: 35 mm², sezione: 2,5 mm² - 35 mm², classe di montaggio: NS 35/15, colore: arancione
Morsetti di potenza, tensione nominale: 1000 V, corrente nominale: 125 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Connessione PowerTurn, Sezione di dimensionamento: 35 mm2, sezione: 2,5 mm2 - 35 mm2, tipo di montaggio: NS 35/15, colore: arancione
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto per corrente di punta |
| Numero di poli | 1 |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 4,06 W |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 35 mm² |
| Sezione di dimensionamento AWG | 2 |
| Lunghezza di spelatura | 25 mm |
| Sezione conduttore rigida | 2,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 12 ... 2 (convertito secondo IEC) |
| Sezione conduttore flessibile | 2,5 mm² ... 35 mm² |
| Sezione conduttore flessibile [AWG] | 12 ... 2 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 2,5 mm² ... 35 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 2,5 mm² ... 35 mm² |
| Corrente nominale | 125 A |
| Corrente di carico massima | 125 A (con una sezione conduttore di 35 mm²) |
| Tensione nominale | 1000 V |
| Sezione nominale | 35 mm² |
| Sezioni di collegamento dirette a innesto | |
| Sezione conduttore rigida | 2,5 mm² ... 35 mm² |
| Sezione del conduttore rigido [AWG] | 12 ... 2 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 2,5 mm² ... 35 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 2,5 mm² ... 35 mm² |
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 1206612 SZF 3-1,0X5,5 |
| 1201662 E/AL-NS 35 | |
| Lista ponticelli | Ponticello a innesto / FBS 2-16 / 3005963 |
| Dati di ponticellamento | 89 A / 25 mm² |
| Aumento di temperatura Ex | 40 K (120 A/35 mm²) |
| Tensione nominale | 690 V |
| In caso di ponticellamento con ponticello | 690 V |
| Tensione di isolamento nominale | 660 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 109 A |
| Corrente di carico massima | 109 A |
| Resistività di massa | 0,16 mΩ |
| Dati di collegamento Ex Generalità | |
| Lunghezza dei capicorda montati | 25 mm |
| Lunghezza di spelatura | 25 mm |
| Sezione nominale | 35 mm² |
| Sezione di dimensionamento AWG | 2 |
| Dati di collegamento conduttori rigidi | 2,5 mm² ... 35 mm² |
| Dati di collegamento AWG | 12 ... 2 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 6 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 35 mm² |
| Larghezza | 16 mm |
| Altezza | 91,6 mm |
| Profondità su NS 35/7,5 | 69,8 mm |
| Profondità su NS 35/15 | 77,3 mm |
| Colore | arancione (RAL 2003) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Tipo di montaggio | NS 35/15 |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 2.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 2.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 2.5 mm² |
| corrente nominale In (EF008250) | 125 A |
| tensione nominale (EF000228) | 1000 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 16 mm |
| altezza (EF000040) | 91.6 mm |
| profondità (EF000049) | 69.8 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | arancione |
| piani interni esclusi con ponte (EF002661) | Sì |
