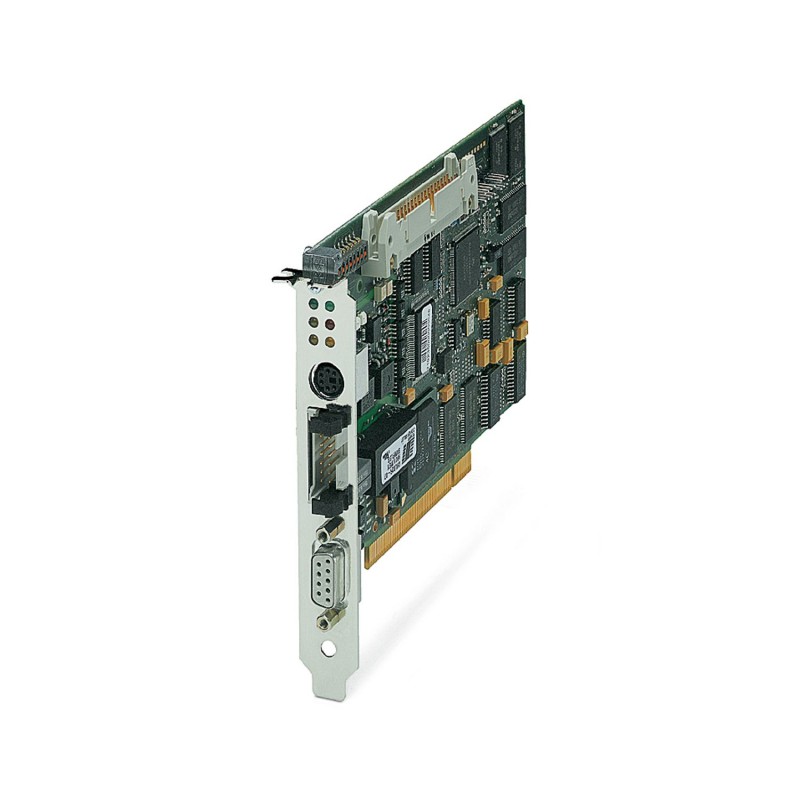

IBS PCI SC/I-T 2725260 PHOENIX CONTACT Interfaccia
IBS PCI SC/I-T
2725260
PHOENIX_CONTACT
Interfaccia
Scheda controller master PCI isolata galvanicamente
Schede d'interfaccia master PCI con separazione del potenziale
sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Nota per il funzionamento | A partire dalla revisione dell'articolo 15, la scheda di interfaccia non è più dotata di un NVRAM (dispositivo di memoria non volatile) a causa delle sospensioni dei componenti. La funzionalità di base della scheda di interfaccia rimane inalterata. Per le applicazioni che accedono a NVRAM devono essere adottate contromisure specifiche. |
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
Caratteristiche articolo
| Tipo di prodotto | Scheda di interfaccia per PC |
| Tipo | Scheda PC |
| Il kit comprende | 2732981 IBS PCI SC SYSKIT |
| 2732994 IBS PCI SC SYSKIT E | |
| Formato | breve scheda a innesto 1 slot |
Caratteristiche del sistema
| Sistema di controllo | PC IBM compatibili con slot PCI |
| Sistema operativo | Windows NT |
| Windows 2000 | |
| Windows XP | |
| Windows 7 (64 Bit) | |
| Windows 8/10 (32 & 64 Bit) | |
| Venturcom RTX 5.x | |
| Altri su richiesta | |
| Campi indirizzi | |
| I/O | 16 byte I/O, PnP |
| INTERBUS-Master | |
| numero delle stazioni con canale parametri | max. 126 |
| Diagnostica locale | |
| Denominazione | SC, HF, PF, BSA, FAIL |
| Funzione controllata | INTERBUS, |
| rappresentazione visiva | Indicazione di stato tramite LED |
| Funzionalità | |
| Sistema di controllo | PC IBM compatibili con slot PCI |
| Requisiti di sistema | |
| Tool di configurazione | CMD versione 4.5x o supeirore |
| Config+ a partire dalla versione 1.00 | |
| Tool di diagnostica | DIAG+ versione 1.0x o superiore |
| Interfaccia applicativa | HFI |
| DDI | |
| Driver | Windows NT |
| Windows 2000 | |
| Windows XP | |
| Windows 7 (64 Bit) | |
| Windows 8/10 (32 & 64 Bit) | |
| Venturcom RTX 5.x | |
| Altri su richiesta | |
Caratteristiche elettriche
| Diagnostica locale | SC, HF, PF, BSA, FAIL INTERBUS, Indicazione di stato tramite LED |
| Mezzo trasmissivo | Rame |
| Potenza dissipata massima in condizioni nominali | max. 3,5 W |
| Alimentazione | |
| Tensione di alimentazione | 5 V DC |
| Range tensione di alimentazione | ± 5 % (ripple incluso) |
| Collegamento alimentazione | mediante bus PCI |
| Corrente assorbita tipica | 0,7 A |
Dati di ingresso
| Digitale: | |
| Denominazione ingresso | Ingressi digitali |
| Numero ingressi | 6 (EN 61131-2 tipo 1) |
| Tecnica di connessione | Connettore FLK (a 14 poli) |
| Tensione nominale d'ingresso UIN | 24 V DC |
Dati di uscita
| Digitale: | |
| Denominazione uscita | Uscite digitali |
| Tecnica di connessione | Connettore FLK (a 14 poli) |
| Numero uscite | 2 |
| Tensione d'uscita | 24 V DC |
| Corrente massima d'uscita per canale | 0,5 A |
Interfacce
| Interrupt | 1 IRQ, PnP |
| bus remoto INTERBUS | |
| Collegamento | Connettore femmina D-SUB a 9 poli, con separazione del potenziale |
| Velocità di trasmissione | 500 kBit/s |
| Parametrizzazione/Gestione/Diagnostica | |
| Collegamento | RS-232-C, connettore femmina Mini-DIN |
| Velocità di trasmissione | 500 kBit/s500 kBit/s 2 MBit/s |
| Sistema host | |
| Collegamento | bus PCI, 32 bit, 33 MHz, 5 V |
| I/O dirette | |
| Collegamento | Connettore maschio FLK a 14 poli |
Dimensioni
| Larghezza | 168 mm |
| Altezza | 107 mm |
| Profondità | 20 mm |
| Misure esterne | |
| Larghezza / Altezza / Profondità | 168 mm / 107 mm / 20 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 (È richiesta l'installazione in un dispositivo con IP20) |
| Temperatura ambiente (esercizio) | 0 °C ... 55 °C (a norma EN 60204-1) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 75 °C (a norma EN 60204-1) |
| Umidità dell'aria consentita (esercizio) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Pressione aria (funzionamento) | 860 hPa ... 1080 hPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 660 hPa ... 1080 hPa (fino a 3000 m s.l.m.) |
Montaggio
| Tipo di montaggio | nel sistema host |
| Caratteristica | Valore |
|---|---|
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | Sì |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| tipo di trasmissione dati (EF008225) | altro |
| velocità di trasmissione (EF003271) | 500000 kBit/s |
| con separazione del potenziale (EF003272) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 168 mm |
| altezza (EF000040) | 107 mm |
| profondità (EF000049) | 20 mm |
