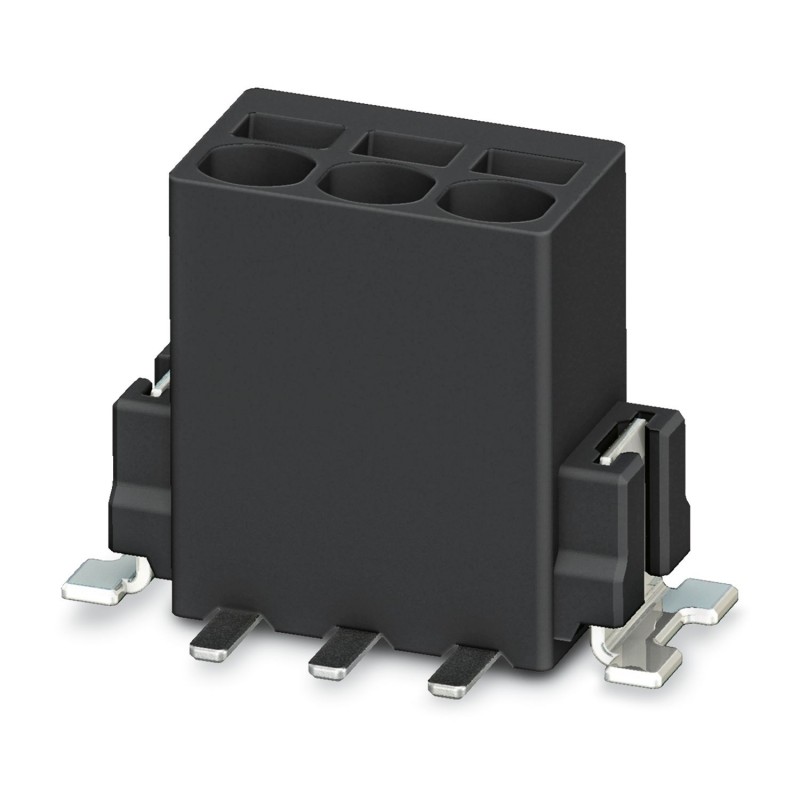

PTSM 0,5/ 7-2,5-V SMD R44 1771143 PHOENIX CONTACT Morsetto per circuiti stampati Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PTSM 0,5/ 7-2,5-V SMD R44 1771143 PHOENIX CONTACT Morsetto per circuiti stampati

PTSM 0,5/ 7-2,5-V SMD R44

1771143

PHOENIX_CONTACT

400

Morsetto per circuiti stampati

Morsettiera per circuito stampato, corrente nominale: 6 A, tensione nominale (III/2): 160 V, sezione nominale: 0,5 mm², numero di potenziali: 7, numero di file: 1, numero di poli per fila: 7, famiglia di articoli: PTSM 0,5/.. -V-SMD, passo: 2,5 mm, tipo di collegamento: collegamento a molla push-in, montaggio: saldatura SMD, direzione di collegamento driver/circuito stampato: 90°, colore: nero, disposizione dei pin: disposizione lineare dei pin, numero di potenziali pin a saldare: 1, tipo di imballaggio: cinghia larga 44 mm

Morsetto circuito stampato, corrente nominale: 6 A, tensione di dimensionamento (III/2): 160 V, sezione nominale: 0,5 mm2, numero dei potenziali: 7, numero di file: 1, numero di poli per fila: 7, serie di prodotti: PTSM 0,5/..-V-SMD, passo: 2,5 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Saldatura SMD, direzione di collegamento conduttore/scheda: 90 °, colore: nero, Layout Pin: Geometria pad lineare, numero di pin di saldatura per potenziale: 1, tipo di confezione: Nastro larghezza 44 mm

Maggiori dettagli


connettori ad innesto > morsetto per circuito stampato

Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $882.06
Prezzo unitario: $2.21
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici
Caratteristiche articolo
Tipo di prodottoMorsetto circuito stampato
Famiglia di prodottiPTSM 0,5/..-V-SMD
Linea di prodottiCOMBICON Terminals XS
Numero di poli7
Passo2,5 mm
Numero collegamenti7
Numero di file1
Numero dei potenziali7
Layout pinGeometria pad lineare
Numero di pin di saldatura per potenziale1
Stato di manutenzione dei dati
Revisione articolo00
Caratteristiche elettriche
Corrente nominale IN6 A
Tensione nominale UN160 V
Tensione di dimensionamento (III/3)32 V
Tensione impulsiva di dimensionamento (III/3)2,5 kV
Tensione di dimensionamento (III/2)160 V
Tensione impulsiva di dimensionamento (III/2)2,5 kV
Tensione di dimensionamento (II/2)160 V
Tensione impulsiva di dimensionamento (II/2)2,5 kV
Dati di collegamento
Tecnologia di connessione
Sezione nominale0,5 mm²
Connessione conduttori
CollegamentoConnessione a molla Push-in
Sezione conduttore rigida0,14 mm² ... 0,5 mm²
Sezione conduttore flessibile0,2 mm² ... 0,5 mm² (possibile fino a 0,75 mm², con una lunghezza del tratto da spelare di 7,5 mm e una tensione di isolamento di dimensionamento di 32 V a III/2)
Sezione conduttore AWG26 ... 20
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 0,5 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 0,34 mm² (da 0,14 mm² possibile, quando si utilizza il puntalino AI 0,14- 6 GY in combinazione con la pinza a crimpare CRIMPFOX 10T-F)
Calibro a tampone a x b / diametro- / 1,2 mm
Lunghezza del tratto da spelare6 mm
Montaggio
Tipo di montaggioSaldatura SMD
Layout pinGeometria pad lineare
Istruzioni di lavorazione
ProcessoSaldatura di reflow
Moisture Sensitive LevelMSL 1
Classification Temperature Tc260 °C
Cicli di saldatura reflow3
Indicazioni materiale
Indicazioni materiale - contatti
NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialezincatura a caldo
Superficie metallica punto di connessione (strato superficiale)Stagno (4 - 8 µm Sn)
Superficie metallica area di saldatura (strato superficiale)Stagno (4 - 8 µm Sn)
Indicazioni materiale - custodia
Colore (Custodia)nero (9005)
Materiale isolanteLCP
Gruppo materiale isolanteIIIa
CTI secondo IEC 60112175
Classe di combustibilità a norma UL 94V0
Dati sul materiale - elemento di azionamento
Colore (Elemento di azionamento)nero (9005)
Note
Nota per l'utilizzoGli ausili di equipaggiamento sporgono oltre i componenti. Il layout del circuito stampato deve essere progettato su un equipaggiamento esente da collisioni.
Dimensioni
Disegno quotatozswbwfibns.jpg
Passo2,5 mm
Larghezza [w]22,6 mm
Altezza [h]9 mm
Lunghezza [l]7 mm
Altezza di installazione9 mm
Design del circuito stampato
Geometria Pad1,4 x 3,4 mm
Controlli meccanici
Controllo finale
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
RisultatoProva superata
Prova di integrità e stabilità dei conduttori
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
RisultatoProva superata
Prova di trazione
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale0,14 mm² / rigido / > 10 N
0,2 mm² / flessibile / > 10 N
0,5 mm² / rigido / > 20 N
0,75 mm² / flessibile / > 30 N
Prova di flessione
Specifica di provaDIN EN 60998-2-2 (VDE 0613-2-2):2005-03
RisultatoProva superata
Controlli elettrici
Test temperatura ambientale
Specifica di provaDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
Requisito verifica di riscaldamentoAumento di temperatura ≤ 45 K
Resistenza di isolamento
Specifica di provaDIN EN 60998-1 (VDE 0613-1):2005-03
Resistenza di isolamento tra poli contigui> 5 MΩ
Distanze di isolamento in aria e superficiale
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Gruppo materiale isolanteIIIa
Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11))CTI ≥175 fino a <400
Tensione di isolamento di nominale (III/3)32 V
Tensione impulsiva nominale (III/3)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3)1,5 mm
valore minimo della distanza di isolamento superficiale (III/3)1,3 mm
Tensione di isolamento di nominale (III/2)160 V
Tensione impulsiva nominale (III/2)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2)1,5 mm
valore minimo della distanza di isolamento superficiale (III/2)1,6 mm
Tensione di isolamento di nominale (II/2)160 V
Tensione impulsiva nominale (II/2)2,5 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2)1,5 mm
valore minimo della distanza di isolamento superficiale (II/2)1,6 mm
Condizioni ambientali e della vita elettrica
Prova vibrazioni
Specifica di provaDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenza10 - 150 - 10 Hz
Velocità sweep1 ottavo/min
Ampiezza0,35 mm (10 Hz ... 60,1 Hz)
Accelerazione5g (60,1 Hz ... 150 Hz)
Durata di prova per asse2,5 h
Direzioni di provaAsse X, Y e Z
Prova al filo incandescente
Specifica di provaDIN EN 60998-1 (VDE 0613-1):2005-03
Temperatura850 °C
Durata di applicazione5 s
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Umidità dell'aria relativa (trasporto e stoccaggio)30 % ... 70 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Informazioni sull'imballaggio
Disegno quotatockrmjeflhr.jpg
ConfezioneNastro larghezza 44 mm
Larghezza nastro [W]44 mm
Misura esterna bobina [W2]50,4 mm
Diametro bobina [A]330 mm
Tipo di confezionamentoSacchetto trasparente
Livello ESD(D) antistatico
Specifica di provaDIN EN 61340-5-1 (VDE 0300-5-1): 2008-07

ETIM for 1771143 Connettori a innesto (EC002643)
Caratteristica Valore
altezza (EF000040) 9 mm
numero di collegamenti elettrici (EF008252) 7
numero di piani (EF002659) 1
dimensione modulare dei collegamenti (EF006827) 2.5 mm
corrente nominale In (EF008250) 6 A
tensione nominale (EF000228) 160 V
tensione impulsiva nominale (EF002993) 2.5 kV
categoria di sovratensione (EF006785) III
grado di inquinamento (EF006786) 2
tipo di collegamento conduttore (EF006821) raccordo a molla
sezione conduttore collegabile unifilare (EF007337) 0.14 mm²
sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) 0.25 mm²
sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) 0.2 mm²
sezione conduttore collegabile multifilare (EF007343) 0.5 mm²
tipo di collegamento circuito stampato (EF006822) raccordo da saldare
materiale della superficie di collegamento (EF006826) stagno
materiale del corpo isolante (EF007543) altro
colore della scatola (EF000136) nero
classe di infiammabilità del materiale isolante secondo UL94 (EF002521) V0
temperatura d'esercizio (EF002393) -40 °C
tipo di fissaggio circuito stampato (EF008226) flangia
tipo di fissaggio (EF002442) saldare
tipo di banderuolatura (EF007011) cintura blister (per SMD)
