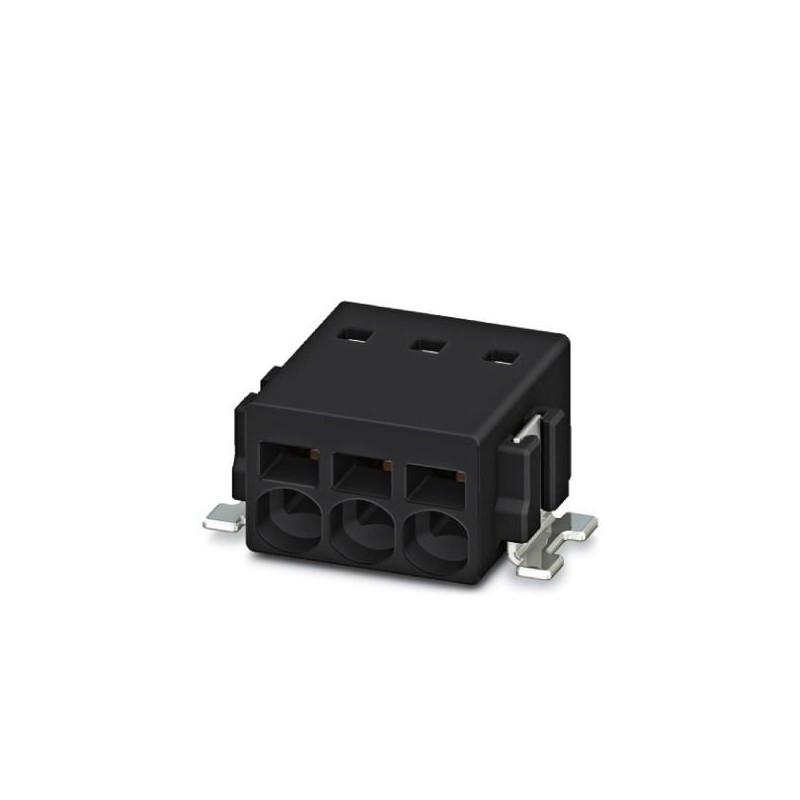

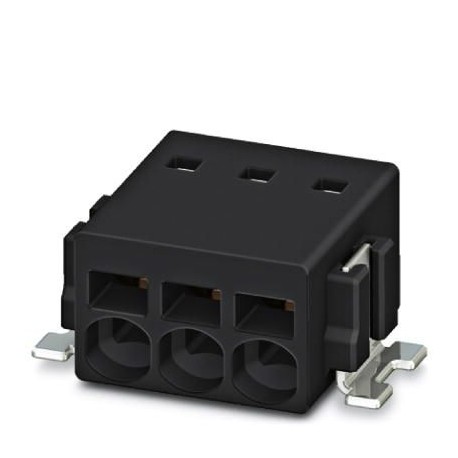

PTSM 0,5/ 4-2,5-H SMD R24 1702474 PHOENIX CONTACT Morsetto per circuiti stampati
PTSM 0,5/ 4-2,5-H SMD R24
1702474
PHOENIX_CONTACT
770
Morsetto per circuiti stampati
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1702474 |
|---|---|
| Pezzi/conf. | 770 PZ |
| Sales key | AACBBA - |
| Quantità di ordinazione minima | 770 PZ |
| Pagina catalogo | Pagina 53 (C_1_2013) |
| GTIN | 4046356592314 |
| Peso per pezzo (confezione esclusa) | 1,433 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | IN (India) |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | PTSM 0,5/..-H-SMD |
| Passo | 2,5 mm |
| N. poli | 4 |
| Collegamento | Connessione a molla Push-in |
| Tipo di montaggio | Saldatura SMD |
| Layout pin | Geometria pad lineare |
| Numero di piani | 1 |
| Numero collegamenti | 4 |
| Numero dei potenziali | 4 |
Dati elettrici
| Corrente di dimensionamento | 6 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Dati di collegamento
| Sezione conduttore rigida | 0,14 mm² ... 0,5 mm² |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 0,5 mm² (possibile fino a 0,75 mm², per una tensione d'isolamento nominale di 32 V a III/2) |
| Sezione del conduttore AWG / kcmil | 26 ... 20 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 0,5 mm² |
| Lunghezza del tratto da spelare | 6 mm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | LCP |
|---|---|
| Gruppo materiale isolante | IIIa |
| CTI secondo IEC 60112 | 175 |
| Classe di combustibilità a norma UL 94 | V0 |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Didascalia | Rappresentazione schematica - per ulteriori dettagli vedere il disegno della linea di prodotti nel Download Center |
| Lunghezza [ l ] | 9 mm |
| Larghezza [ w ] | 12,6 mm |
| Altezza [ h ] | 5,12 mm |
| Passo | 2,5 mm |
| Altezza (senza pin di saldatura) | 5,12 mm |
| Distanza codoli | 2,5 mm |
| Misura a | 7,5 mm |
Dati di confezionamento
| Disegno quotato | |
|---|---|
| Confezione | Nastro larghezza 24 mm |
| 770 | |
| Denominazioni confezioni | Pezzi |
| Larghezza nastro [W] | 24 mm |
| Diametro bobina [A] | 330 mm |
| Misura esterna bobina [W2] | 30,4 mm |
| Tipo di confezionamento | Sacchetto trasparente |
Istruzioni di lavorazione
| Processo | Saldatura di reflow |
|---|---|
| Specifica di prova | a norma IPC/JEDEC J-STD-020D.1:2008-03 |
| a norma IEC 60068-2-58:2005-02 | |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Cicli di saldatura reflow | 3 |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C |
Attacco e metodi di collegamento
| Prova di collegamento | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Risultato della prova | Controllo superato |
| Prova di integrità e stabilità dei conduttori | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,14 mm² / rigido / > 7 N |
| 0,14 mm² / flessibile / > 7 N | |
| 0,2 mm² / rigido / > 10 N | |
| 0,5 mm² / rigido / > 30 N | |
| 0,75 mm² / flessibile / > 35 N |
Controlli elettrici
| Corrente di dimensionamento | 6 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Distanze in aria e linee di fuga
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2003-11 |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione | 32 V |
| Tensione di isolamento di nominale (III/3) | 32 V |
| Tensione di isolamento di nominale (III/2) | 160 V |
| Tensione di isolamento di nominale (II/2) | 160 V |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
Prova vibrazioni
| Resistenza contro invecchiamento, umidità, penetrazione dannosa di corpi solidi e acqua | Controllo superato DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
|---|---|
| Risultato della prova | Controllo superato |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Caldo secco | 168 h/100 °C |
| Calore umido | 48 h/30 °C/92 % |
Resistenza contro invecchiamento, umidità, penetrazione dannosa di corpi solidi
| Risultato della prova | Controllo superato |
|---|---|
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Caldo secco | 168 h/100 °C |
| Calore umido | 48 h/30 °C/92 % |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1702474-PTSM 0,5/ 4-2,5-H SMD R24 | 168 Kbytes |
|
