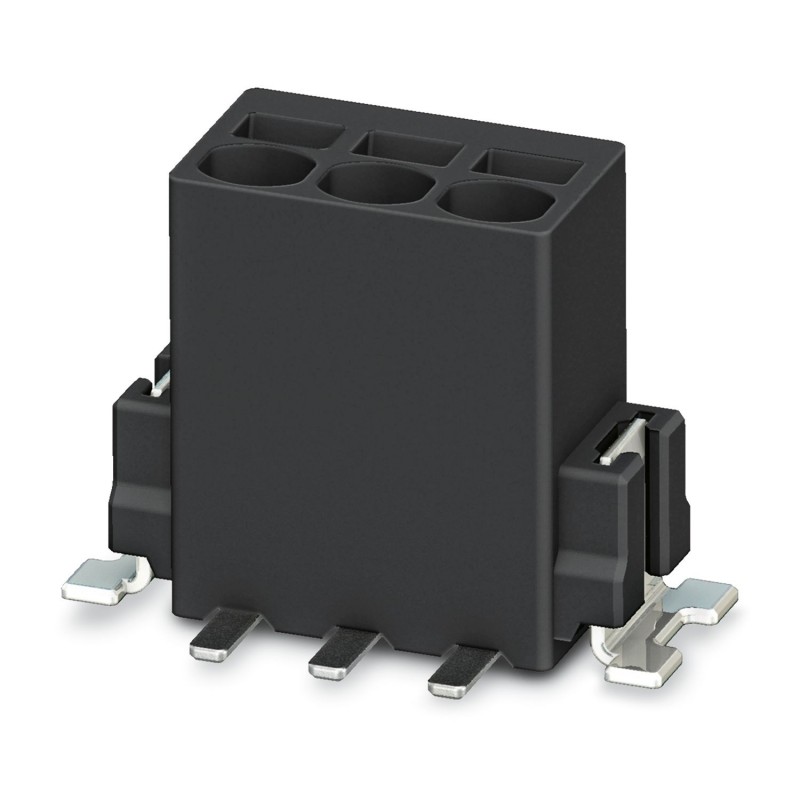

PTSM 0,5/ 3-2,5-V SMD R44 1771101 PHOENIX CONTACT Morsetto per circuiti stampati
PTSM 0,5/ 3-2,5-V SMD R44
1771101
PHOENIX_CONTACT
400
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 6 A, tensione nominale (III/2): 160 V, sezione nominale: 0,5 mm², numero di potenziali: 3, numero di file: 1, numero di poli per fila: 3, famiglia di articoli: PTSM 0,5/.. -V-SMD, passo: 2,5 mm, tipo di collegamento: collegamento a molla push-in, montaggio: saldatura SMD, direzione di collegamento driver/circuito stampato: 90°, colore: nero, disposizione dei pin: disposizione lineare dei pin, numero di potenziali pin a saldare: 1, tipo di imballaggio: cinghia larga 44 mm
Morsario della scheda stampata, corrente nominale: 6 A, tensione nominale (III/2): 160 V, sezione trasversale nominale: 0,5 mm2, numero di potenziali: 3, numero di righe: 1, numero di posizioni per riga: 3, gamma prodotto: PTSM 0,5/.. -V-SMD, passaggio: 2,5 mm, metodo di connessione: connessione a molla a spinta, montaggio: saldatura SMD, direzione di connessione conduttore/PCB: 90 °, colore: nero, disposizione dei perni: Geometria dei pad lineari, numero di perni per potenziale: 1, tipo di imballaggio: nastro largo 44 mm
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1771101 |
|---|---|
| Pezzi/conf. | 400 PZ |
| Sales key | AACBBA - |
| Quantità di ordinazione minima | 400 PZ |
| Pagina catalogo | Pagina 53 (C_1_2013) |
| GTIN | 4046356460132 |
| Peso per pezzo (confezione esclusa) | 2,183 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | IN (India) |
Dimensioni
| Lunghezza [ l ] | 7 mm |
|---|---|
| Passo | 2,5 mm |
| Misura a | 5 mm |
| Larghezza [ w ] | 12,6 mm |
| Altezza di montaggio | 9 mm |
| Altezza [ h ] | 9 mm |
Generalità
| Famiglia articolo | PTSM 0,5/..-V-SMD |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 32 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 160 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 6 A |
| Sezione nominale | 0,5 mm² |
| Corrente di carico massima | 6 A |
| Materiale isolante | LCP |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 6 mm |
| N. poli | 3 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 0,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,34 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 20 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 9 mm |
| numero di collegamenti elettrici (EF008252) | 3 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 2.5 mm |
| corrente nominale In (EF008250) | 6 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | flangia |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cintura blister (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1771101-PTSM 0,5/ 3-2,5-V SMD R44 | 186 Kbytes |
|
