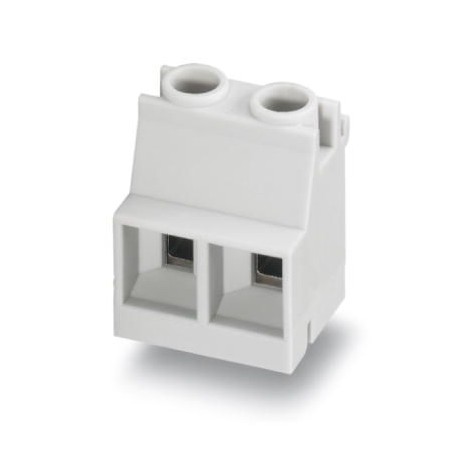

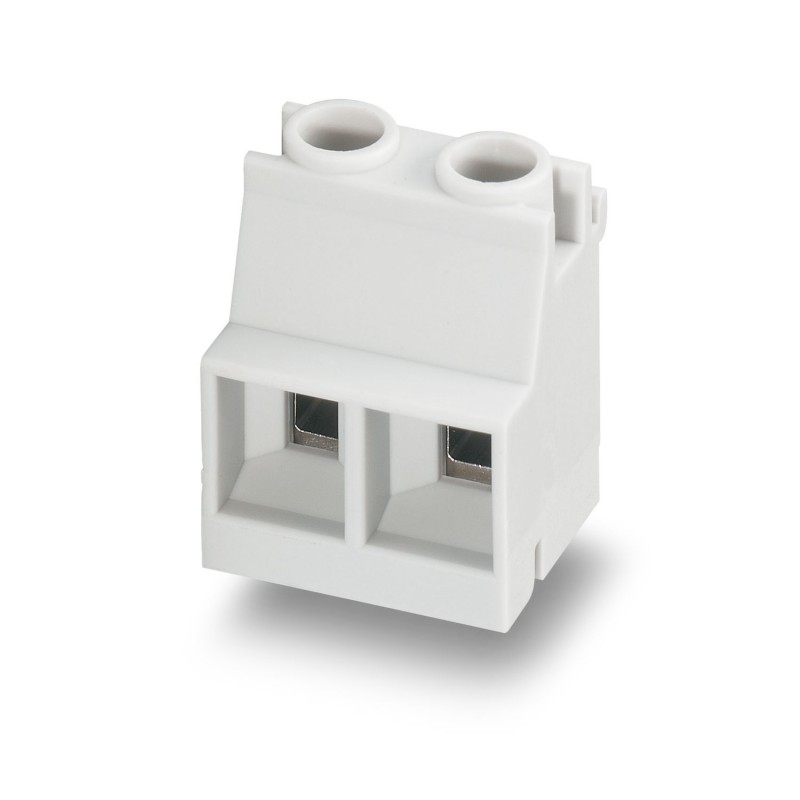

MKDSO 2,5 HV/ 2L-7,5 KMGY 2199676 PHOENIX CONTACT Morsetto per circuiti stampati
MKDSO 2,5 HV/ 2L-7,5 KMGY
2199676
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 630 V, sezione nominale: 2,5 mm², numero di file: 1, numero di poli per fila: 2, famiglia di articoli: MKDSO 2,5 HV/.. -L, passo: 7,5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/Circuito stampato: 0 °, Colore: grigio chiaro, Disposizione dei pin: Disposizione dei pin lineare, Lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 1. Articolo con uscita pin laterale a sinistra
Morsetto per circuiti stampati, corrente nominale: 24 A, tensione nominale (III/2): 630 V, sezione nominale: 2,5 mm2, numero di file: 1, numero di poli per fila: 2, gamma di prodotti: MKDSO 2,5 HV/.. -L, passo: 7,5 mm, metodo di connessione: collegamento a vite con manicotto di tensione, montaggio: saldatura ad onda, direzione di collegamento del conduttore/PCB: 0°, colore: grigio chiaro, disposizione dei pin: pin lineare, pin a saldare [P]: 3,5 mm, numero di pin a saldare per potenziale: 1. Prodotto con uscita pin sul lato sinistro
connettori ad innesto > morsetto per circuito stampato
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2199676 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | ACHADA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 125 (C_1_2013) |
| GTIN | 4046356464260 |
| Peso per pezzo (confezione esclusa) | 4,826 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Famiglia articolo | MKDSO 2,5 HV/..-L |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 600 V |
| Tensione di dimensionamento (III/2) | 630 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 24 A |
| Sezione nominale | 2,5 mm² |
| Corrente di carico massima | 24 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A2 |
| Lunghezza di spelatura | 8 mm |
| N. poli | 2 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,25 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-2199676-MKDSO 2,5 HV/ 2L-7,5 KMGY | 137 Kbytes |
|
