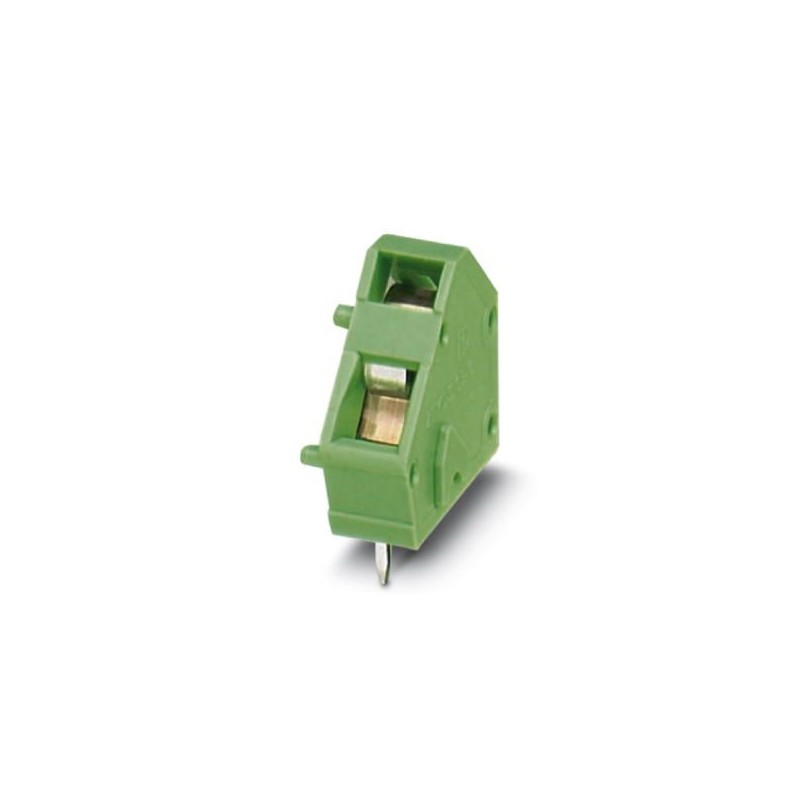

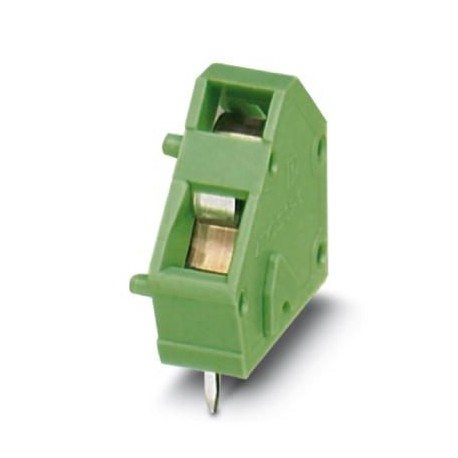

ZFKDS 1,5C-5,0-EX 1732111 PHOENIX CONTACT Morsetto per circuiti stampati
ZFKDS 1,5C-5,0-EX
1732111
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Terminale per circuito stampato, corrente nominale: 16 A, sezione nominale: 1,5 mm², Numero potenziali: 1, Numero file: 1, Numero di poli per fila: 1, Famiglia articolo: ZFKDS(A) 1.5C-EX, Passo: 5 mm, Tipo di connessione: Connessione a molla, Montaggio: Saldatura a onda, Direzione di collegamento conduttore/circuito stampato: 45 °, colore: verde, Disposizione pin: Disposizione lineare dei pin, Lunghezza pin [P]: 3,5 mm, tipo di imballaggio: imballaggio in scatola. Disco individuale per la composizione individuale di diversi numeri di poli. Per completare il blocco, è necessario un terminale aggiuntivo (vedi accessori). Gli oggetti uniti a blocchi sono disponibili anche in diversi numeri di poli.
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1732111 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAABFA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 161 (C_1_2013) |
| GTIN | 4046356280709 |
| Peso per pezzo (confezione esclusa) | 1,043 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 14,1 mm |
|---|---|
| Passo | 5 mm |
| Larghezza [ w ] | 5 mm |
| Altezza di montaggio | 13 mm |
| Altezza [ h ] | 16,5 mm |
| Lunghezza pin [P] | 3,5 mm |
| Distanza codoli | 5,08 mm |
| Diametro foro | 1,1 mm |
Generalità
| Famiglia articolo | ZFKDS(A) 1,5C-EX |
|---|---|
| Gruppo materiale isolante | I |
| Sezione nominale | 1,5 mm² |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| N. poli | 1 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 16.25 mm |
| numero di collegamenti elettrici (EF008252) | 1 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 16 A |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 2.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.1 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -50 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1732111-ZFKDS 1,5C-5,0-EX | 135 Kbytes |
|
