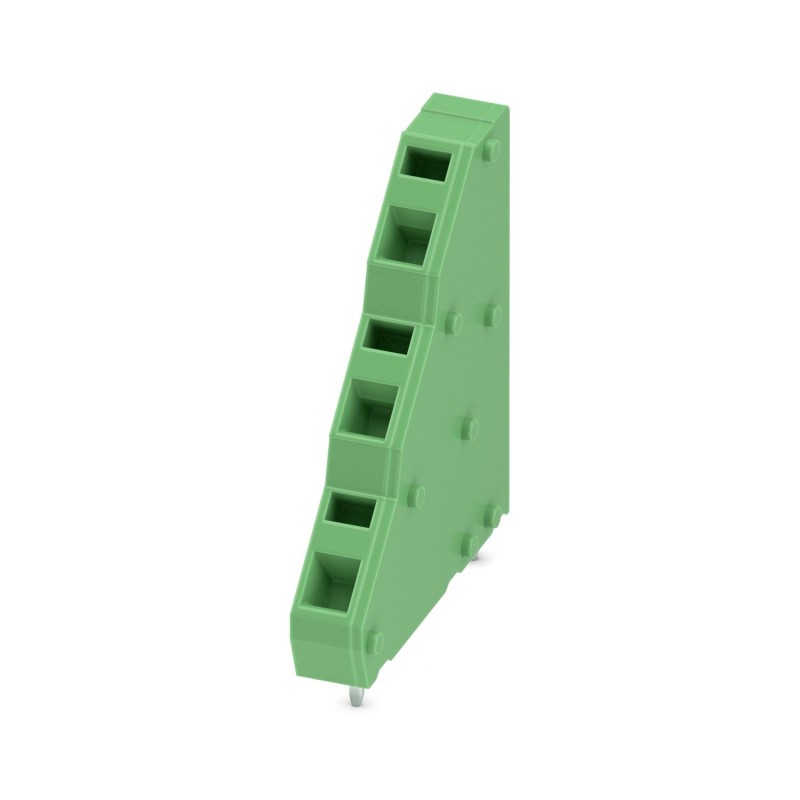

PHOENIX_CONTACT ZFK3DSA 1,5-6,08 1704554 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

ZFK3DSA 1,5-6,08 1704554 PHOENIX CONTACT Morsetto per c.s., Corrente nominale: 12 A, Tensione nominale: 400 ..

Riferimento: ZFK3DSA 1,5-6,08

Codice: 1704554

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto per c.s., Corrente nominale: 12 A, Tensione nominale: 400 V, Passo: 5,08 mm, N. poli: 1, Collegamento: Connessione a molla, Montaggio: Saldatura ad onde, Direzione di collegamento conduttore/scheda: 45 °, Colore: verde
Morsettiera per circuito stampato, corrente nominale: 12 A, tensione nominale (III/2): 400 V, sezione nominale: 1,5 mm², numero di potenziali: 3, numero di file: 3, numero di poli per fila: 1, famiglia articoli: ZFK3DS(A) 1,5, passo: 5,08 mm, tipo di collegamento: collegamento a molla, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 45 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,4 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: imballaggio in scatola. Morsetto terminale per la terminazione di blocchi composti singolarmente.
Morsetto circuito stampato, corrente nominale: 12 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm2, numero dei potenziali: 3, numero di file: 3, numero di poli per fila: 1, serie di prodotti: ZFK3DS(A) 1,5, passo: 5,08 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,4 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. Morsetto terminale per la chiusura di blocchi affiancati secondo le esigenze individuali.

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 468,58 €

Prezzo unitario: 1,8743 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
Tipo di prodottoMorsetto circuito stampato
Famiglia di prodottiZFK3DS(A) 1,5
Linea di prodottiCOMBICON Terminals S
TipoMorsetto terminale
Numero di poli1
Passo5,08 mm
Numero collegamenti3
Numero di file3
Numero dei potenziali3
Layout pinPinning lineare
Numero di pin di saldatura per potenziale1
Stato di manutenzione dei dati
Revisione articolo04

Caratteristiche elettriche
Corrente nominale IN12 A
Tensione nominale UN400 V
Tensione di dimensionamento (III/3)250 V
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione di dimensionamento (III/2)400 V
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione di dimensionamento (II/2)630 V
Tensione impulsiva di dimensionamento (II/2)4 kV

Dati di collegamento
Tecnologia di connessione
TipoMorsetto per circuiti stampati componibile
Sezione nominale1,5 mm²
Connessione conduttori
CollegamentoConnessione a molla
Sezione conduttore rigida0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile0,2 mm² ... 1,5 mm²
Sezione conduttore AWG24 ... 14
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 1,5 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 1,5 mm²
Lunghezza del tratto da spelare7,5 mm

Montaggio
Tipo di montaggioSaldatura a onde
Layout pinPinning lineare

Indicazioni materiale
Indicazioni materiale - contatti
NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialezincatura a caldo
Superficie metallica punto di connessione (strato superficiale)Stagno (10 - 16 µm Sn)
Superficie metallica area di saldatura (strato superficiale)Stagno (10 - 16 µm Sn)
Indicazioni materiale - custodia
Colore (Custodia)verde (6021)
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C
Dati sul materiale - elemento di azionamento
Colore (Elemento di azionamento)verde (6021)

Dimensioni
Disegno quotatozswbwfibns.jpg
Passo5,08 mm
Larghezza [w]6,08 mm
Altezza [h]40 mm
Lunghezza [l]32,2 mm
Altezza di installazione36,6 mm
Lunghezza codoli a saldare [P]3,4 mm
Dimensioni dei codoli0,7 x 1 mm
Design del circuito stampato
Diametro foro1,3 mm

Controlli elettrici
Distanze di isolamento in aria e superficiale
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Gruppo materiale isolanteI
Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11))CTI 600
Tensione di isolamento di nominale (III/3)250 V
Tensione impulsiva nominale (III/3)4 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3)3 mm
valore minimo della distanza di isolamento superficiale (III/3)3,2 mm
Tensione di isolamento di nominale (III/2)400 V
Tensione impulsiva nominale (III/2)4 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2)3 mm
valore minimo della distanza di isolamento superficiale (III/2)1,6 mm
Tensione di isolamento di nominale (II/2)630 V
Tensione impulsiva nominale (II/2)4 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2)3 mm
valore minimo della distanza di isolamento superficiale (II/2)3,2 mm

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Umidità dell'aria relativa (trasporto e stoccaggio)30 % ... 70 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C

Informazioni sull'imballaggio
Confezioneconfezionato nel cartone

ETIM for 1704554 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica40 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica3
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica3
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica5.08 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica12 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a molla
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica2.5 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.3 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica3.4 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
