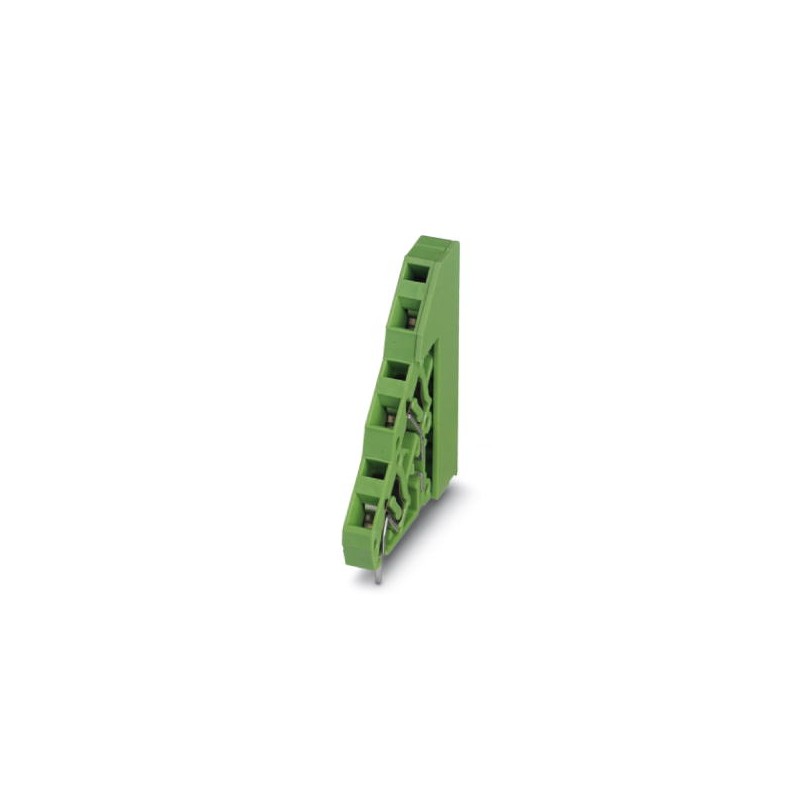

PHOENIX_CONTACT ZFK3DSA 1,5-5,08-DS 1706167 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

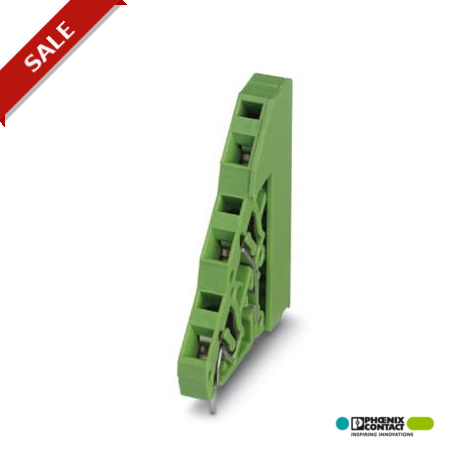

ZFK3DSA 1,5-5,08-DS 1706167 PHOENIX CONTACT Morsetto per c.s., Corrente nominale: 12 A, Tensione nominale: 4..

Riferimento: ZFK3DSA 1,5-5,08-DS

Codice: 1706167

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Morsetto per c.s., Corrente nominale: 12 A, Tensione nominale: 400 V, Passo: 5,08 mm, N. poli: 1, Collegamento: Connessione a molla, Montaggio: Saldatura ad onde, Direzione di collegamento conduttore/scheda: 45 °, Colore: verde
Morsettiera per circuito stampato, corrente nominale: 12 A, tensione nominale (III/2): 400 V, sezione nominale: 1,5 mm², numero di potenziali: 3, numero di file: 3, numero di poli per fila: 1, famiglia articoli: ZFK3DS(A) 1,5, passo: 5,08 mm, tipo di collegamento: collegamento a molla, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 45 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,4 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: in scatola

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 3.085,60 €

Prezzo unitario: 1,5428 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dimensioni

Lunghezza32,2 mm
Passo5,08 mm
Altezza di montaggio37 mm
Lunghezza pin a saldare3,4 mm
Dimensioni dei codoli0,7 x 1 mm
Diametro foro1,3 mm

Generalità

Famiglia articoloZFK3DS(A) 1,5
Gruppo materiale isolanteI
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV
Tensione di dimensionamento (III/3)250 V
Tensione di dimensionamento (III/2)400 V
Tensione di dimensionamento (II/2)630 V
Attacco a normaEN-VDE
Corrente nominale IN12 A
Sezione nominale1,5 mm²
Corrente di carico massima12 A
Materiale isolantePA
Superficie pin di saldaturaSn
Classe di combustibilità a norma UL 94V0
Calibro a tamponeA1
Lunghezza di spelatura7,5 mm
N. poli1

Dati di collegamento

Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.14

ETIM for 1706167 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica40 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica3
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica3
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica5.08 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica12 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a molla
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica2.5 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.3 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica3.4 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
