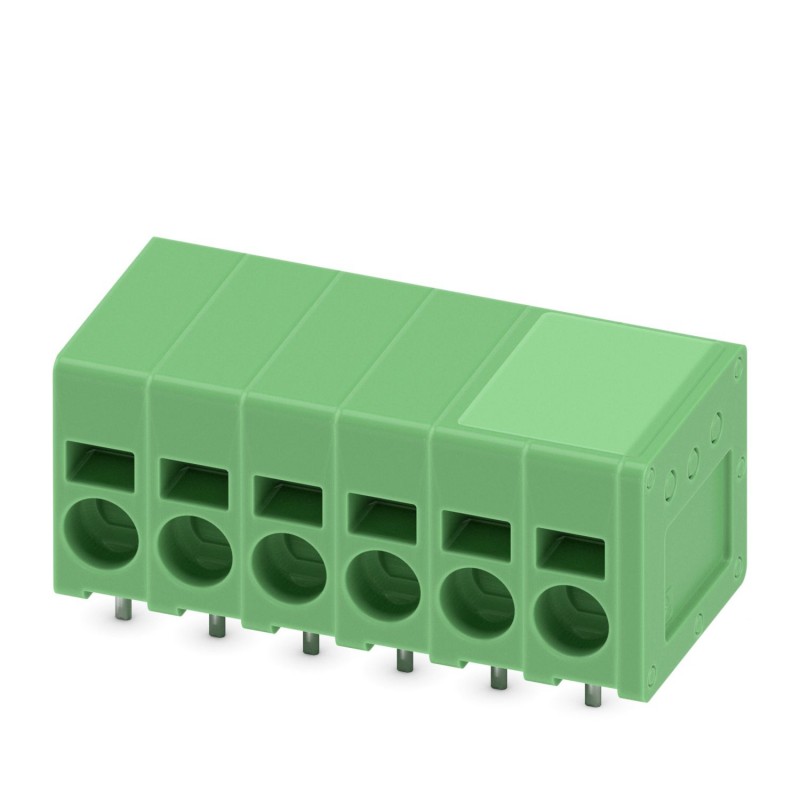

SPT 2,5/ 6-H-5,0-EX 1732425 PHOENIX CONTACT Morsetto per circuiti stampati
SPT 2,5/ 6-H-5,0-EX
1732425
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 23 A, sezione nominale: 2,5 mm², numero di potenziali: 6, numero di file: 1, numero di poli per fila: 6, famiglia di articoli: SPT 2,5/.. -H-EX, passo: 5 mm, tipo di connessione: Connessione a molla push-in, montaggio: Saldatura ad onda, Direzione di connessione conduttore/PCB: 0°, Colore: verde, Disposizione dei pin: Disposizione dei pin lineare, Lunghezza dei pin [P]: 2,5 mm, Numero di pin a saldare per potenziale: 2, Tipo di imballaggio: In scatola
Terminale della scheda a circuito stampato, corrente nominale: 23 A, sezione trasversale nominale: 2,5 mm2, numero di potenziali: 6, numero di righe: 1, numero di posizioni per fila: 6, gamma prodotto: SPT 2,5/.. -H-EX, passo a passo: 5 mm, metodo di connessione: connessione a molla a spinta, montaggio: saldatura a onda, direzione di connessione conduttore/PCB: 0 °, colore: verde, distribuzione dei pini: perno lineare, perno saldatore [P]: 2,5 mm, numero di perni di saldatura per potenziale: 2, tipo di imballaggio: confezionato in cartone
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1732425 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAACBA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 163 (C_1_2013) |
| GTIN | 4046356282963 |
| Peso per pezzo (confezione esclusa) | 6,020 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 14,4 mm |
|---|---|
| Passo | 5 mm |
| Misura a | 25 mm |
| Larghezza [ w ] | 31,4 mm |
| Altezza di montaggio | 13,5 mm |
| Altezza [ h ] | 16 mm |
| Lunghezza pin [P] | 2,5 mm |
| Distanza codoli | 8,2 mm |
| Diametro foro | 1,1 mm |
Generalità
| Famiglia articolo | SPT 2,5/..-H-EX |
|---|---|
| Gruppo materiale isolante | I |
| Sezione nominale | 2,5 mm² |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| N. poli | 6 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 16 mm |
| numero di collegamenti elettrici (EF008252) | 6 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 23 A |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 4 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 2.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -50 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1732425-SPT 2,5/ 6-H-5,0-EX | 130 Kbytes |
|
