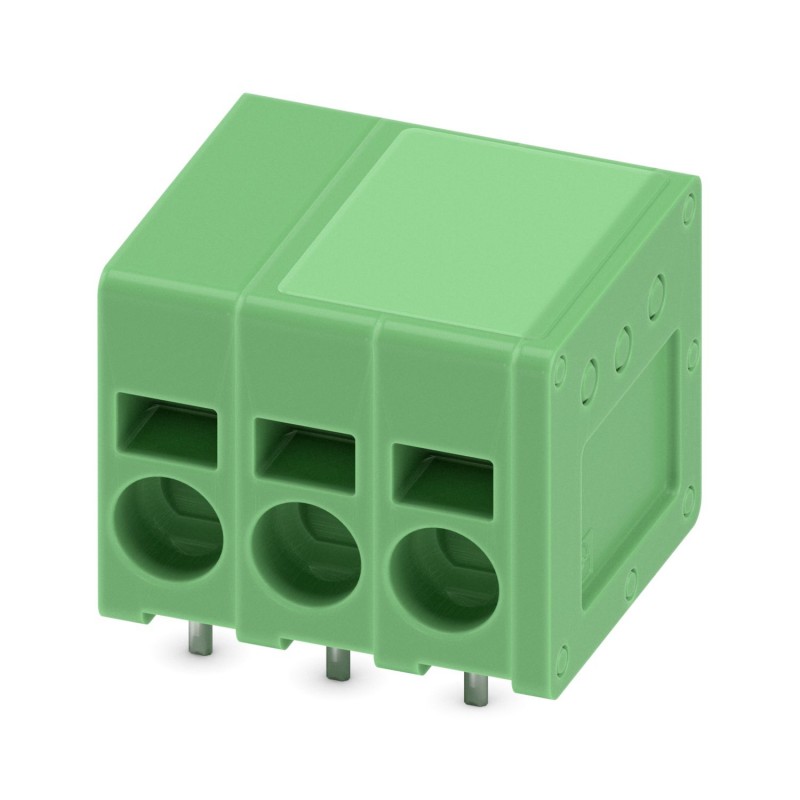

SPT 2,5/ 3-H-5,0-EX 1732399 PHOENIX CONTACT Morsetto per circuiti stampati
SPT 2,5/ 3-H-5,0-EX
1732399
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 23 A, sezione nominale: 2,5 mm², numero di potenziali: 3, numero di file: 1, numero di poli per fila: 3, famiglia di articoli: SPT 2,5/.. -H-EX, passo: 5 mm, tipo di connessione: Connessione a molla push-in, montaggio: Saldatura ad onda, Direzione di connessione conduttore/PCB: 0°, Colore: verde, Disposizione dei pin: Disposizione dei pin lineare, Lunghezza dei pin [P]: 2,5 mm, Numero di pin a saldare per potenziale: 2, Tipo di imballaggio: In scatola
Morsetto circuito stampato, corrente nominale: 23 A, sezione nominale: 2,5 mm2, numero dei potenziali: 3, numero di file: 1, numero di poli per fila: 3, serie di prodotti: SPT 2,5/..-H-EX, passo: 5 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 2,5 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | SPT 2,5/..-H-EX |
| Linea di prodotti | COMBICON Terminals M |
| Numero di poli | 3 |
| Passo | 5 mm |
| Numero collegamenti | 3 |
| Numero di file | 1 |
| Numero dei potenziali | 3 |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 2 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Corrente nominale IN | 23 A |
| Tensione nominale UN | 176 V |
| Corrente nominale / sezione del conduttore | 23 A/2,5 mm² |
| Omologazione Ex | |
| Siglatura | 0344 II 2GD / Ex eb IIC Gb |
| Certificato di omologazione UE | KEMA 07ATEX0193 U |
| Certificato IECEx | IECEx KEM 07.0057 U |
| Tecnologia di connessione | |
| Sezione nominale | 2,5 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a molla Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² (Lunghezza di spelatura 8 mm) |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² (Lunghezza di spelatura 8 mm) |
| Lunghezza del tratto da spelare | 10 mm |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Nota per l'utilizzo | Tensione di isolamento di dimensionamento con distanziatore intermedio RZ-SPT 2,5-2,5: 275 V RZ-SPT 2,5-5,0: 440 V |
| Disegno quotato |  |
| Passo | 5 mm |
| Larghezza [w] | 16,4 mm |
| Altezza [h] | 16 mm |
| Lunghezza [l] | 14,4 mm |
| Altezza di installazione | 13,5 mm |
| Lunghezza codoli a saldare [P] | 2,5 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Design del circuito stampato | |
| Distanza codoli | 8,2 mm |
| Diametro foro | 1,2 mm |
| Controllo finale | |
| Specifica di prova | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 4 mm² / rigido / > 60 N | |
| 2,5 mm² / flessibile / > 50 N | |
| Test temperatura ambientale | |
| Specifica di prova | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Resistenza di isolamento tra poli contigui | 109Ω |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6:1996-05 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Temperatura | 850 °C |
| Durata di applicazione | 5 s |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -50 °C ... 110 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 16 mm |
| numero di collegamenti elettrici (EF008252) | 3 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 23 A |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 4 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 2.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -50 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
