PHOENIX_CONTACTConnettori PCBSPT 16/ 1-V-10,0 1735862 PHOENIX CONTACT Morsetto per circuiti stampati

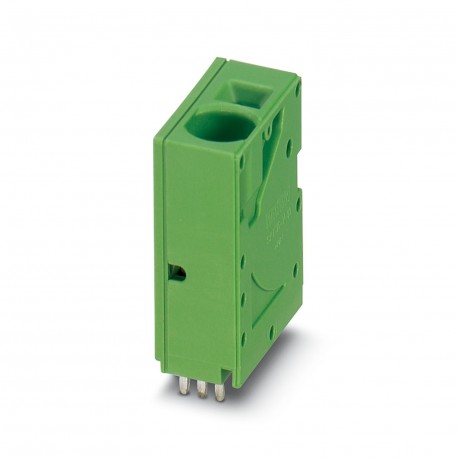

PHOENIX_CONTACT SPT 16/ 1-V-10,0 1735862 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SPT 16/ 1-V-10,0 1735862 PHOENIX CONTACT Morsetto per circuiti stampati

Riferimento: SPT 16/ 1-V-10,0

Codice: 1735862

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto per circuiti stampati
Morsetto per circuito stampato, corrente nominale: 76 A, tensione nominale (III/2): 1000 V, sezione nominale: 16 mm², numero di potenziali: 1, numero di file: 1, numero di poli per fila: 1, famiglia di articoli: SPT 16/.. -V, passo: 10 mm, tipo di collegamento: Collegamento a molla push-in, montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/Circuito stampato: 90 °, Colore: verde, Disposizione dei pin: Disposizione dei pin lineari, Lunghezza dei pin [P]: 4,1 mm, Numero di pin a saldare per potenziale: 6, Tipo di imballaggio: Imballaggio in scatola. I dati di dimensionamento si riferiscono solo al componente corrispondente. Le linee dell'aria e delle perdite ai componenti adiacenti devono soddisfare gli standard applicativi appropriati.
Morsetta PCB, corrente nominale: 76 A, tensione di riferimento (III/2): 1000 V, sezione trasversale nominale: 16 mm2, numero di potenziali: 1, numero di file: 1, numero di poli per fila: 1, intervallo di elementi: SPT 16/.. -V, passaggio: 10 mm, tipo di connessione: Connessione a molla a spinta, montaggio: saldatura a onda, direzione di connessione conduttore/PCB: 90°, colore: verde, disposizione dei perni: Lineare, lunghezza del mandrino [P]: 4,1 mm, numero di pin per potenziale: 6, tipo di imballaggio: confezionato in una scatola. Le dimensioni si riferiscono solo al componente in questione. Le linee di trascinamento e le distanze nell'aria dai componenti vicini devono rispettare gli standard operativi corrispondenti.

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 146,25 €

Prezzo unitario: 2,925 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1735862
Pezzi/conf.50 PZ
Sales keyAABEAA -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 469 (C_1_2013)
GTIN4046356179508
Peso per pezzo (confezione esclusa)9,514 g
Numero tariffa doganale85369010
Paese di origineBG (Bulgaria)

Dimensioni

Lunghezza [ l ]24,7 mm
Passo10 mm
Larghezza [ w ]11,8 mm
Altezza di montaggio31,3 mm
Altezza [ h ]35,4 mm
Lunghezza pin [P]4,1 mm
Distanza codoli15 mm
Diametro foro1,7 mm

Generalità

Famiglia articoloSPT 16/..-V
Gruppo materiale isolanteI
Tensione impulsiva di dimensionamento (III/3)8 kV
Tensione impulsiva di dimensionamento (III/2)8 kV
Tensione impulsiva di dimensionamento (II/2)6 kV
Tensione di dimensionamento (III/3)1000 V
Tensione di dimensionamento (III/2)1000 V
Tensione di dimensionamento (II/2)1000 V
Attacco a normaEN-VDE
Corrente nominale IN76 A
Sezione nominale16 mm²
Corrente di carico massima76 A
Materiale isolantePA
Superficie pin di saldatura
Classe di combustibilità a norma UL 94V0
Lunghezza di spelatura18 mm
N. poli1

Dati di collegamento

Sezione conduttore rigido min.0,75 mm²
Sezione conduttore rigido max.16 mm²
Sezione conduttore flessibile min.0,75 mm²
Sezione conduttore flessibile max.16 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,75 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.16 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,75 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.10 mm²
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.4
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.0,75 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.4 mm²

Normative e prescrizioni

Attacco a normaEN-VDE
CUL
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1735862 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica35.4 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica1
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica10 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica76 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica8 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a molla
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.75 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.75 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.75 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica16 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.7 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica4.1 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1735862-SPT 16/ 1-V-10,0
164 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
