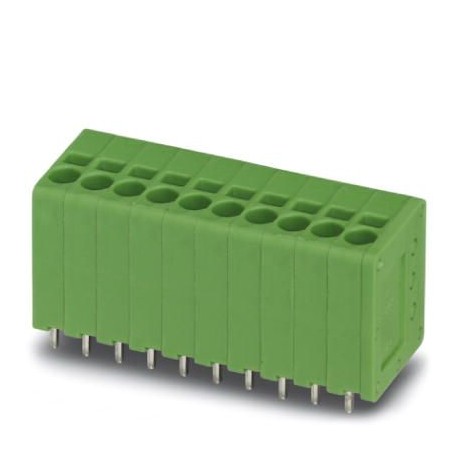

SPT 1,5/ 3-V-3,5 1990863 PHOENIX CONTACT Morsetto per circuiti stampati
SPT 1,5/ 3-V-3,5
1990863
PHOENIX_CONTACT
240
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 17,5 A, tensione nominale (III/2): 200 V, sezione nominale: 1,5 mm², numero di potenziali: 3, numero di file: 1, numero di poli per fila: 3, famiglia di articoli: SPT 1,5/.. -V, passo: 3,5 mm, tipo di collegamento: Collegamento a molla push-in, montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/Circuito stampato: 90 °, Colore: verde, Disposizione dei pin: Disposizione dei pin lineari, Lunghezza dei pin [P]: 2,5 mm, Numero di pin a saldare per potenziale: 2, Tipo di imballaggio: In scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1990863 |
|---|---|
| Pezzi/conf. | 100 PZ |
| Sales key | AAABFA - |
| Quantità di ordinazione minima | 100 PZ |
| Pagina catalogo | Pagina 141 (C_1_2013) |
| GTIN | 4046356104494 |
| Peso per pezzo (confezione esclusa) | 2,833 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | SPT 1,5/..-V |
| Passo | 3,5 mm |
| N. poli | 3 |
| Collegamento | Connessione a molla Push-in |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Piedinatura doppia lineare |
| Numero di piani | 1 |
| Numero collegamenti | 3 |
| Numero dei potenziali | 3 |
Dati elettrici
| Corrente di dimensionamento | 17,5 A |
|---|---|
| Tensione di isolamento di nominale (III/2) | 200 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² Lunghezza di spelatura 8 mm |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² Lunghezza di spelatura 8 mm |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² Lunghezza di spelatura 8 mm |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,75 mm² Lunghezza di spelatura 8 mm |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Materiale isolante | PA |
|---|---|
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato | |
|---|---|
| Didascalia | Rappresentazione schematica - per ulteriori dettagli vedere il disegno della linea di prodotti nel Download Center |
| Lunghezza [ l ] | 13,5 mm |
| Larghezza [ w ] | 11,9 mm |
| Altezza [ h ] | 16,9 mm |
| Passo | 3,5 mm |
| Altezza (senza pin di saldatura) | 14,4 mm |
| Lunghezza pin [P] | 2,5 mm |
| Distanza codoli | 3,5 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Misura a | 7 mm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 16.9 mm |
| numero di collegamenti elettrici (EF008252) | 3 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| corrente nominale In (EF008250) | 17.5 A |
| tensione nominale (EF000228) | 200 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 2.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1990863-SPT 1,5/ 3-V-3,5 | 164 Kbytes |
|
