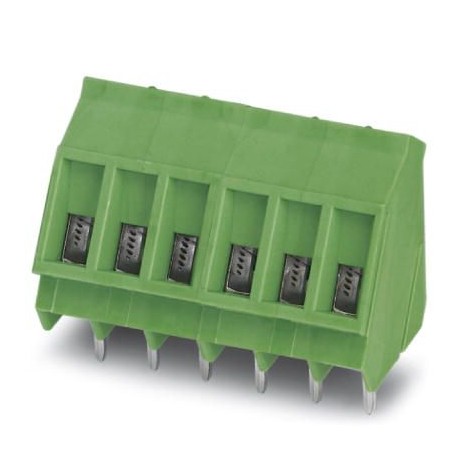

PHOENIX_CONTACT SMKDS 3/ 4 1713082 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

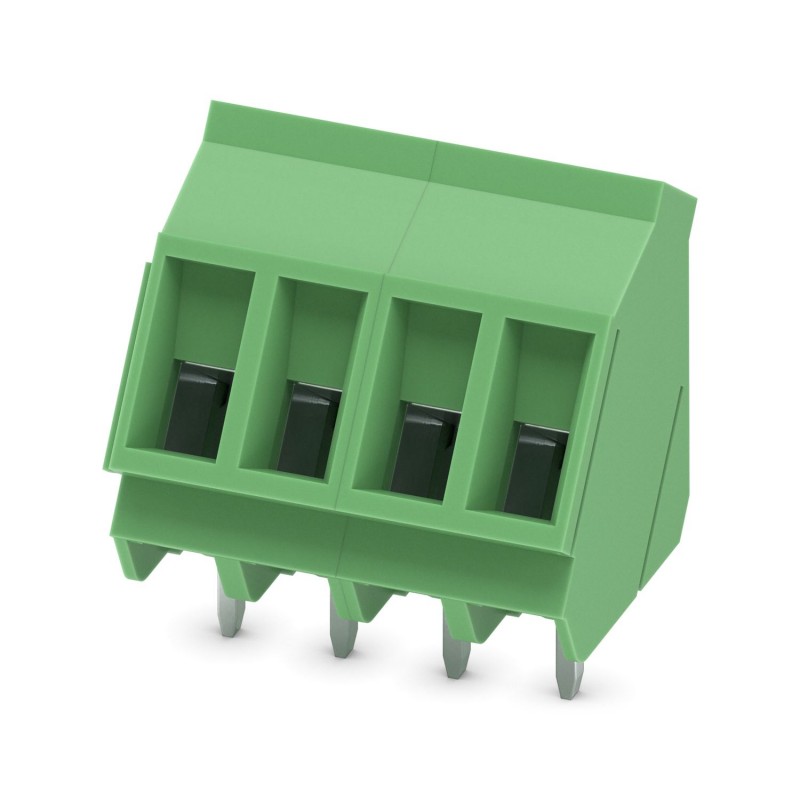

SMKDS 3/ 4 1713082 PHOENIX CONTACT Morsetto per circuiti stampati

Riferimento: SMKDS 3/ 4

Codice: 1713082

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 24 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm², numero di potenziali: 4, numero di file: 1, numero di poli per fila: 4, famiglia di articoli: SMKDS 3, passo: 5 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, metodo di serraggio a vite: L Fessura longitudinale, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 55 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 4,5 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: in scatola. L'articolo può essere allineato con diversi numeri di poli!
Morsetto circuito stampato, corrente nominale: 24 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 2,5 mm2, numero dei potenziali: 4, numero di file: 1, numero di poli per fila: 4, serie di prodotti: SMKDS 3, passo: 5 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 55 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 4,5 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. L’articolo può essere allineato con diversi numeri di poli!

Categorie:

  • connettori ad innesto > morsetto per circuito stampato
  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 239,85 €

Prezzo unitario: 2,3985 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoMorsetto circuito stampato
Famiglia di prodottiSMKDS 3
Linea di prodottiCOMBICON Terminals M
TipoMorsetto per circuiti stampati componibile
Numero di poli4
Passo5 mm
Numero collegamenti4
Numero di file1
Numero dei potenziali4
Layout pinPinning lineare
Numero di pin di saldatura per potenziale1
Stato di manutenzione dei dati
Revisione articolo05
Caratteristiche elettriche
Corrente nominale IN24 A
Tensione nominale UN400 V
Tensione di dimensionamento (III/3)250 V
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione di dimensionamento (III/2)400 V
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione di dimensionamento (II/2)630 V
Tensione impulsiva di dimensionamento (II/2)4 kV
Dati di collegamento
Tecnologia di connessione
TipoMorsetto per circuiti stampati componibile
Sezione nominale2,5 mm²
Connessione conduttori
CollegamentoConnessione a vite con gabbia
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12
Sezione del conduttore flessibile con capocorda senza collare in plastica0,25 mm² ... 2,5 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica0,25 mm² ... 2,5 mm²
2 conduttori di sezione identica rigidi0,2 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili0,2 mm² ... 1,5 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica0,25 mm² ... 0,75 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica0,5 mm² ... 1,5 mm²
Lunghezza del tratto da spelare8 mm
Testa della vite del tipo di apparecchioFessura longitudinale (L)
Coppia di serraggio0,5 Nm ... 0,6 Nm
Montaggio
Tipo di montaggioSaldatura a onde
Layout pinPinning lineare
Indicazioni materiale
Indicazioni materiale - contatti
NotaConforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201
Materiale contattoLega Cu
Finitura superficialezincatura a caldo
Superficie metallica punto di connessione (strato superficiale)Stagno (4 - 8 µm Sn)
Superficie metallica area di saldatura (strato superficiale)Stagno (4 - 8 µm Sn)
Indicazioni materiale - custodia
Colore (Custodia)verde (6021)
Materiale isolantePA
Gruppo materiale isolanteI
CTI secondo IEC 60112600
Classe di combustibilità a norma UL 94V0
Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12850
Temperatura di accensione del filamento GWIT secondo EN 60695-2-13775
Temperatura della prova di durezza Brinell secondo EN 60695-10-2125 °C
Note
Nota per l'utilizzoPer la sicurezza del collegamento bisogna rispettare sempre una coppia di serraggio predefinita. In particolare nel caso dei morsetti a due e a tre poli per circuiti stampati la singola punta di saldatura per contatto potrebbe non bloccarli. Per questo motivo i morsetti devono essere rinforzati al momento del collegamento (fissati a mano, rinforzo sulla custodia).
Dimensioni
Disegno quotatozswbwfibns.jpg
Passo5 mm
Larghezza [w]20 mm
Altezza [h]22,37 mm
Lunghezza [l]15,68 mm
Altezza di installazione17,87 mm
Lunghezza codoli a saldare [P]4,5 mm
Dimensioni dei codoli0,9 x 0,9 mm
Design del circuito stampato
Diametro foro1,3 mm
Controlli elettrici
Distanze di isolamento in aria e superficiale
Specifica di provaDIN EN 60664-1 (VDE 0110-1):2008-01
Gruppo materiale isolanteI
Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11))CTI 600
Tensione di isolamento di nominale (III/3)250 V
Tensione impulsiva nominale (III/3)4 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3)3 mm
valore minimo della distanza di isolamento superficiale (III/3)3,2 mm
Tensione di isolamento di nominale (III/2)400 V
Tensione impulsiva nominale (III/2)4 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2)3 mm
valore minimo della distanza di isolamento superficiale (III/2)3 mm
Tensione di isolamento di nominale (II/2)630 V
Tensione impulsiva nominale (II/2)4 kV
valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2)3 mm
valore minimo della distanza di isolamento superficiale (II/2)3,2 mm
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Umidità dell'aria relativa (trasporto e stoccaggio)30 % ... 70 %
Temperatura ambiente (montaggio)-5 °C ... 100 °C
Informazioni sull'imballaggio
Confezioneconfezionato nel cartone

ETIM for 1713082 Connettori a innesto (EC002643)

Nome caratteristicaaltezza (EF000040)
Valore caratteristica22.37 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica4
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica5 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica24 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica400 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica4 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a vite
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.2 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.2 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.3 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica4.5 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
