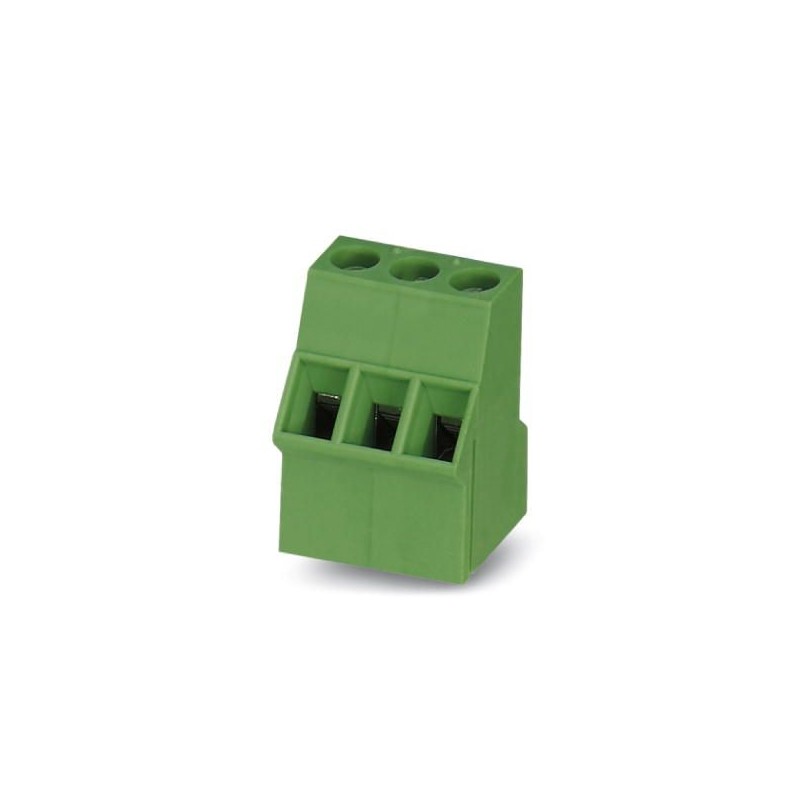

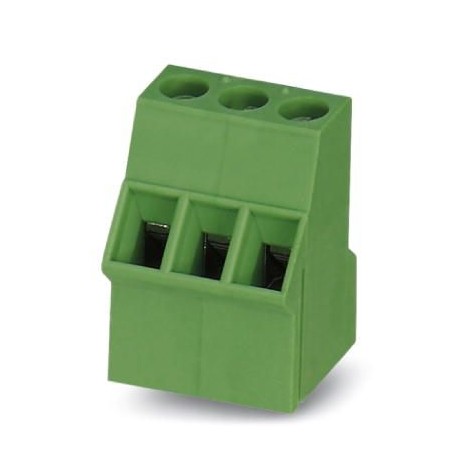

SMKDS 2,5/ 6-5,08 1736777 PHOENIX CONTACT Morsetto per circuiti stampati
SMKDS 2,5/ 6-5,08
1736777
PHOENIX_CONTACT
50
Morsetto per circuiti stampati
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1736777 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAACAA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 103 (C_1_2013) |
| GTIN | 4046356181860 |
| Peso per pezzo (confezione esclusa) | 14,350 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 14,25 mm |
|---|---|
| Passo | 5,08 mm |
| Misura a | 25,4 mm |
| Larghezza [ w ] | 30,48 mm |
| Altezza di montaggio | 19,4 mm |
| Altezza [ h ] | 22,9 mm |
| Lunghezza pin [P] | 3,5 mm |
| Diametro foro | 1,4 mm |
Generalità
| Famiglia articolo | SMKDS 2,5 |
|---|---|
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 20 A |
| Sezione nominale | 2,5 mm² |
| Superficie pin di saldatura | |
| Calibro a tampone | A3 |
| Lunghezza di spelatura | 11 mm |
| N. poli | 6 |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Dati di collegamento
| Sezione trasversale conduttore AWG min. | 26 |
|---|---|
| Sezione trasversale conduttore AWG max. | 14 |
| 2 conduttori stesso diametro, rigidi min. | 0,14 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,14 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1736777-SMKDS 2,5/ 6-5,08 | 139 Kbytes |
|
