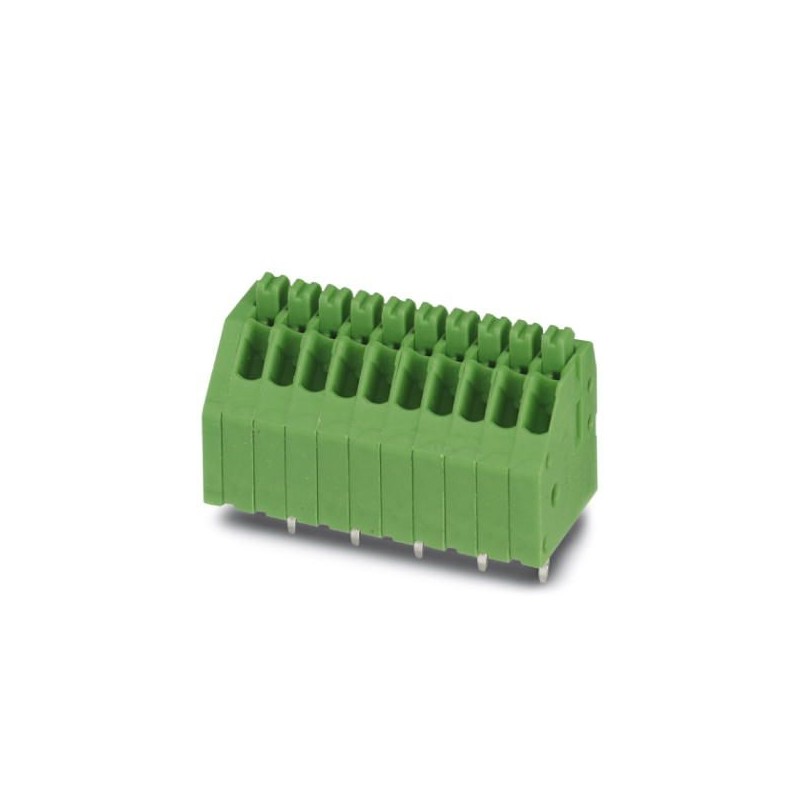

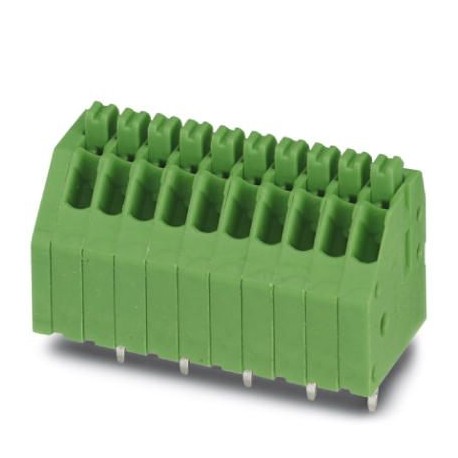

PTSA 0,5/ 9-2,5-Z 1990070 PHOENIX CONTACT Morsetto per circuiti stampati
PTSA 0,5/ 9-2,5-Z
1990070
PHOENIX_CONTACT
100
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 2 A, tensione nominale (III/2): 250 V, sezione nominale: 0,5 mm², numero di potenziali: 9, numero di file: 1, numero di poli per fila: 9, famiglia articoli: PTSA 0,5, passo: 2,5 mm, tipo di collegamento: Collegamento a molla push-in, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 45 °, colore: verde, disposizione dei pin: Zigzag Pins M, lunghezza dei pin [P]: 3,6 mm, numero di pin di saldatura per potenziale: 1, tipo di imballaggio: imballaggio in scatola. Perni di saldatura sfalsati, due file
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1990070 |
|---|---|
| Pezzi/conf. | 100 PZ |
| Sales key | AACBAA - |
| Quantità di ordinazione minima | 100 PZ |
| Pagina catalogo | Pagina 411 (C_1_2013) |
| GTIN | 4017918973643 |
| Peso per pezzo (confezione esclusa) | 3,524 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 12 mm |
|---|---|
| Passo | 2,5 mm |
| Misura a | 20 mm |
| Larghezza [ w ] | 24 mm |
| Altezza di montaggio | 13,1 mm |
| Altezza [ h ] | 16,7 mm |
| Lunghezza pin [P] | 3,6 mm |
| Distanza codoli | 2,5 mm |
| Diametro foro | 1 mm |
Generalità
| Famiglia articolo | PTSA 0,5 |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 250 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 2 A |
| Sezione nominale | 0,5 mm² |
| Corrente di carico massima | 2 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 9 mm |
| N. poli | 9 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 0,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 20 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 16.7 mm |
| numero di collegamenti elettrici (EF008252) | 9 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 2.5 mm |
| corrente nominale In (EF008250) | 2 A |
| tensione nominale (EF000228) | 250 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1 mm |
| lunghezza del pin (EF006825) | 3.6 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1990070-PTSA 0,5/ 9-2,5-Z | 165 Kbytes |
|
