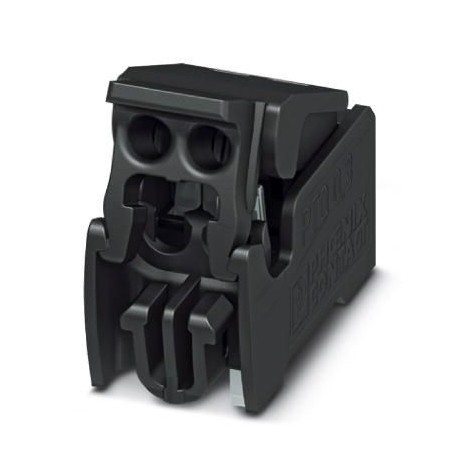

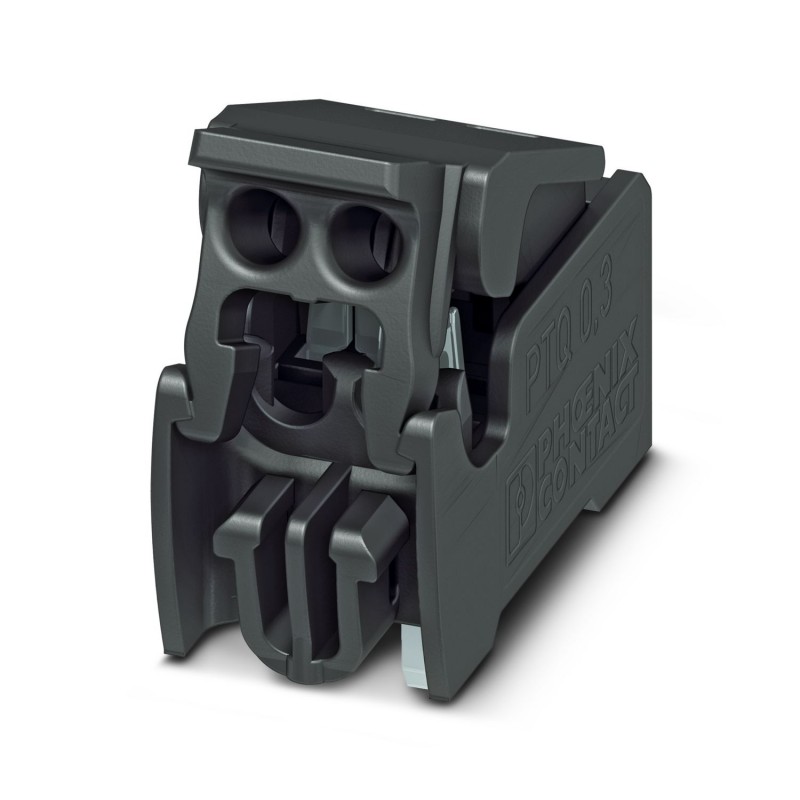

PTQ 0,3/ 2-2,5 THR R32 1702610 PHOENIX CONTACT Morsetto per circuiti stampati
PTQ 0,3/ 2-2,5 THR R32
1702610
PHOENIX_CONTACT
250
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 4 A, tensione nominale (III/2): 160 V, sezione nominale: 0,34 mm², numero di potenziali: 2, numero di file: 1, numero di poli per fila: 2, famiglia di articoli: PTQ 0,3/.. -THR, passo: 2,5 mm, tipo di connessione: connessione offset, montaggio: Weld THR, direzione di connessione del conduttore/circuito stampato: 0 °, colore: nero, disposizione dei pin: pin a zigzag W, lunghezza dei pin [P]: 2 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: cinturino largo 32 mm. Adatto per CAT 5
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1702610 |
|---|---|
| Pezzi/conf. | 250 PZ |
| Sales key | AACDAA - |
| Quantità di ordinazione minima | 250 PZ |
| Pagina catalogo | Pagina 63 (C_1_2013) |
| GTIN | 4046356599498 |
| Peso per pezzo (confezione esclusa) | 2,556 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 17,55 mm |
|---|---|
| Passo | 2,5 mm |
| Misura a | 2,5 mm |
| Larghezza [ w ] | 7 mm |
| Altezza di montaggio | 8 mm |
| Altezza [ h ] | 8 mm |
| Lunghezza pin [P] | 2 mm |
| Distanza codoli | 2,5 mm |
| Diametro foro | 1,1 mm |
Generalità
| Famiglia articolo | PTQ 0,3/..-THR |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 200 V |
| Corrente nominale IN | 4 A |
| Sezione nominale | 0,34 mm² |
| Corrente di carico massima | 4 A |
| Materiale isolante | LCP |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| N. poli | 2 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 0,34 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 0,34 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 22 |
| Diametro filo con guaina isolante | 1,6 mm (Il morsetto è controllato con un isolamento PVC - altri tipi di isolamento su richiesta) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 10 mm |
| numero di collegamenti elettrici (EF008252) | 2 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 2.5 mm |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.34 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.1 mm |
| lunghezza del pin (EF006825) | 2 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cintura blister (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1702610-PTQ 0,3/ 2-2,5 THR R32 | 179 Kbytes |
|
