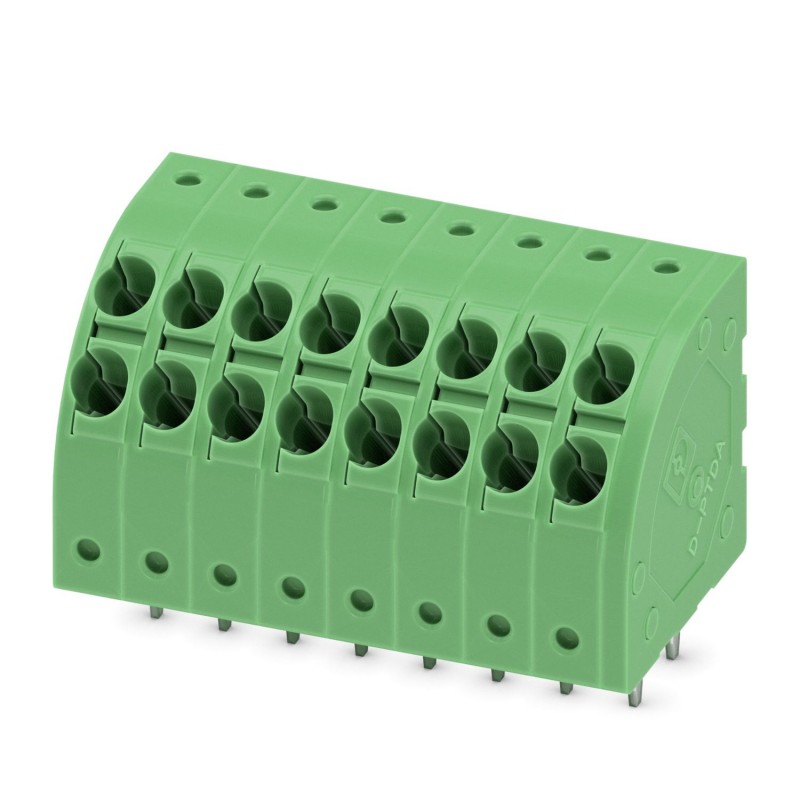

PTDA 1,5/ 8-3,5 1724996 PHOENIX CONTACT Morsetto per circuiti stampati
PTDA 1,5/ 8-3,5
1724996
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 17,5 A, tensione nominale (III/2): 240 V, sezione nominale: 1,5 mm², numero di potenziali: 8, numero di file: 1, numero di poli per fila: 8, famiglia articoli: PTDA 1,5/, passo: 3,5 mm, tipo di collegamento: Collegamento a molla push-in, montaggio: saldatura ad onda, direzione di collegamento conduttore/circuito stampato: 45 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1724996 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AACCBA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 407 (C_1_2013) |
| GTIN | 4046356129015 |
| Peso per pezzo (confezione esclusa) | 9,222 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 16 mm |
|---|---|
| Passo | 3,5 mm |
| Misura a | 24,5 mm |
| Larghezza [ w ] | 29,4 mm |
| Altezza di montaggio | 16 mm |
| Altezza [ h ] | 19,5 mm |
| Lunghezza pin [P] | 3,5 mm |
| Distanza codoli | 3,5 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | PTDA 1,5/ |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 200 V |
| Tensione di dimensionamento (III/2) | 240 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 13,5 A |
| Sezione nominale | 1,5 mm² |
| Corrente di carico massima | 13,5 A |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 10 mm |
| N. poli | 8 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 0,5 mm² |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1724996-PTDA 1,5/ 8-3,5 | 168 Kbytes |
|
