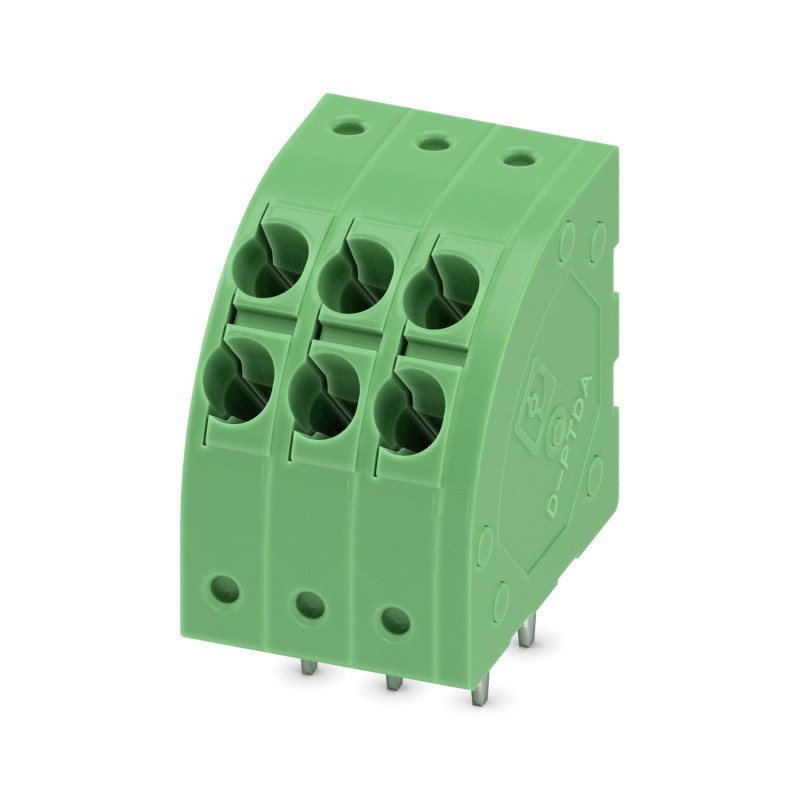

PTDA 1,5/ 3-3,5 1724925 PHOENIX CONTACT Morsetto per circuiti stampati

PTDA 1,5/ 3-3,5

1724925

PHOENIX_CONTACT

50

Morsetto per circuiti stampati

Morsettiera per circuito stampato, corrente nominale: 17,5 A, tensione nominale (III/2): 240 V, sezione nominale: 1,5 mm², numero di potenziali: 3, numero di file: 1, numero di poli per fila: 3, famiglia di articoli: PTDA 1,5/, passo: 3,5 mm, tipo di collegamento: Collegamento a molla push-in, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 45 °, colore: verde, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 2, tipo di imballaggio: in scatola

Morsetto circuito stampato, corrente nominale: 17,5 A, tensione di dimensionamento (III/2): 240 V, sezione nominale: 1,5 mm2, numero dei potenziali: 3, numero di file: 1, numero di poli per fila: 3, serie di prodotti: PTDA 1,5/, passo: 3,5 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,5 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone
