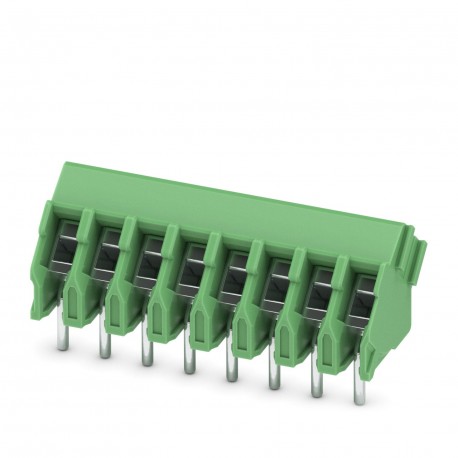

PTA 1,5/ 8-3,5 1989010 PHOENIX CONTACT Morsetto per circuiti stampati
Riferimento: PTA 1,5/ 8-3,5
Codice: 1989010
Produttore: PHOENIX_CONTACT
Descrizione:
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 17,5 A, tensione nominale (III/2): 200 V, sezione nominale: 1,5 mm², numero di potenziali: 8, numero di file: 1, numero di poli per fila: 8, famiglia di articoli: PTA 1,5, passo: 3,5 mm, tipo di collegamento: Collegamento a vite con staffa di protezione del filo, montaggio: saldatura ad onda, Direzione di collegamento del conduttore/circuito stampato: 45 °, colore: verde, disposizione dei pin: disposizione dei pin anteriori lineari, lunghezza dei pin [P]: 2,8 mm, numero di pin a saldare per potenziale: 1, tipo di imballaggio: in scatola
Morsetto circuito stampato, corrente nominale: 17,5 A, tensione di dimensionamento (III/2): 200 V, sezione nominale: 1,5 mm2, numero dei potenziali: 8, numero di file: 1, numero di poli per fila: 8, serie di prodotti: PTA 1,5, passo: 3,5 mm, tipo di connessione: Connessione a vite con staffa per la schermatura dei cavi, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Piedinatura frontale lineare, Lunghezza pin [P]: 2,8 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone
Categorie:
- connettori ad innesto > morsetto per circuito stampato
- PHOENIX_CONTACT > Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
Prezzo totale: 294,37 €
Prezzo unitario: 2,9437 €
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).
Calcola prezzo per quantità
| Quantità | Prezzo |
|---|---|
Scadenza standard: 2-3 settimane.
- Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
VISTI DI RECENTE
DETTAGLI
Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | PTA 1,5 |
| Linea di prodotti | COMBICON Terminals S |
| Tipo | Blocco di morsetti per circuiti stampati |
| Numero di poli | 8 |
| Passo | 3,5 mm |
| Numero collegamenti | 8 |
| Numero di file | 1 |
| Numero dei potenziali | 8 |
| Layout pin | Piedinatura frontale lineare |
| Numero di pin di saldatura per potenziale | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
Caratteristiche elettriche
| Corrente nominale IN | 17,5 A |
| Tensione nominale UN | 200 V |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione di dimensionamento (III/2) | 200 V |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione di dimensionamento (II/2) | 400 V |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
Dati di collegamento
| Tecnologia di connessione | |
| Tipo | Blocco di morsetti per circuiti stampati |
| Sezione nominale | 1,5 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a vite con staffa per la schermatura dei cavi |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 0,75 mm² |
| 2 conduttori di sezione identica rigidi | 0,14 mm² ... 0,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,14 mm² ... 0,5 mm² |
| Lunghezza del tratto da spelare | 5 mm |
| Coppia di serraggio | 0,22 Nm ... 0,25 Nm |
Montaggio
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Piedinatura frontale lineare |
Indicazioni materiale
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (3 - 12 µm Sn) |
| Superficie metallica punto di connessione (strato intermedio) | Nichel (1,5 - 4 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (3 - 12 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (1,5 - 4 µm Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Dimensioni
| Disegno quotato |  |
| Passo | 3,5 mm |
| Larghezza [w] | 28 mm |
| Altezza [h] | 12,82 mm |
| Lunghezza [l] | 11,2 mm |
| Altezza di installazione | 10,02 mm |
| Lunghezza codoli a saldare [P] | 2,8 mm |
| Dimensioni dei codoli | ø 0,9 mm |
| Design del circuito stampato | |
| Distanza codoli | 3,5 mm |
| Diametro foro | 1,2 mm |
Controlli meccanici
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,14 mm² / rigido / > 10 N |
| 0,14 mm² / flessibile / > 10 N | |
| 1,5 mm² / rigido / > 40 N | |
| 1,5 mm² / flessibile / > 40 N | |
Controlli elettrici
| Test temperatura ambientale | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Requisito verifica di riscaldamento | La somma della temperatura ambiente e del riscaldamento del morsetto del circuito stampato non deve superare il limite superiore della temperatura. |
| Resistenza alla corrente di breve durata | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60512-3-1:2003-01 |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Distanze di isolamento in aria e superficiale | |
| Specifica di prova | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 160 V |
| Tensione impulsiva nominale (III/3) | 2,5 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 1,5 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 2 mm |
| Tensione di isolamento di nominale (III/2) | 200 V |
| Tensione impulsiva nominale (III/2) | 2,5 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 1,5 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 1,5 mm |
| Tensione di isolamento di nominale (II/2) | 400 V |
| Tensione impulsiva nominale (II/2) | 2,5 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 1,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 2 mm |
Condizioni ambientali e della vita elettrica
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatura | 850 °C |
| Durata di applicazione | 5 s |
| Invecchiamento | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (A seconda della curva della portata di corrente/curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Informazioni sull'imballaggio
| Confezione | confezionato nel cartone |
ETIM for 1989010 Connettori a innesto (EC002643)
Nome caratteristica
Valore caratteristica
Nome caratteristicaaltezza (EF000040)
Valore caratteristica12.82 mm
Nome caratteristicanumero di collegamenti elettrici (EF008252)
Valore caratteristica8
Nome caratteristicanumero di piani (EF002659)
Valore caratteristica1
Nome caratteristicadimensione modulare dei collegamenti (EF006827)
Valore caratteristica3.5 mm
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica17.5 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica200 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica2.5 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica2
Nome caratteristicatipo di collegamento conduttore (EF006821)
Valore caratteristicaraccordo a vite
Nome caratteristicasezione conduttore collegabile unifilare (EF007337)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339)
Valore caratteristica0.25 mm²
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.14 mm²
Nome caratteristicatipo di collegamento circuito stampato (EF006822)
Valore caratteristicaraccordo da saldare
Nome caratteristicamateriale della superficie di collegamento (EF006826)
Valore caratteristicastagno
Nome caratteristicadiametro del pin di collegamento (EF006823)
Valore caratteristica1.2 mm
Nome caratteristicalunghezza del pin (EF006825)
Valore caratteristica2.8 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaverde
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatipo di fissaggio circuito stampato (EF008226)
Valore caratteristicacontatto di collegamento
Nome caratteristicatipo di fissaggio (EF002442)
Valore caratteristicasaldare
Nome caratteristicatipo di banderuolatura (EF007011)
Valore caratteristicacartone (per SMD)
