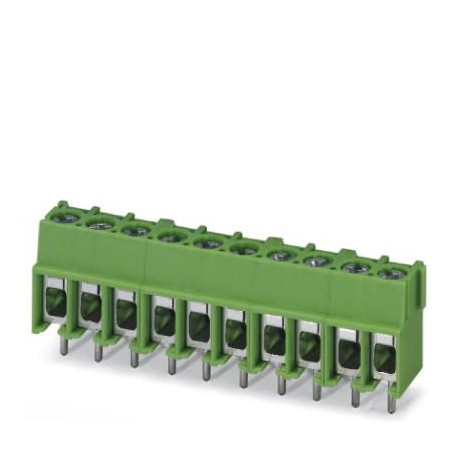

PT 2,5/ 9-5,0-H 1935844 PHOENIX CONTACT Morsetto compatto a vite
PT 2,5/ 9-5,0-H
1935844
PHOENIX_CONTACT
100
Prodotto su richiesta, non accetta il ritorno.
Morsetto compatto a vite
Morsettiera per circuito stampato, corrente nominale: 32 A, tensione nominale (III/2): 400 V, sezione nominale: 2,5 mm², numero di potenziali: 9, numero di file: 1, numero di poli per fila: 9, famiglia di articoli: PT 2,5/.. -H, passo: 5 mm, tipo di collegamento: Collegamento a vite con staffa di protezione del filo, montaggio: Saldatura ad onda, Direzione di collegamento del conduttore/Circuito stampato: 0 °, Colore: verde, Disposizione dei pin: Disposizione lineare dei pin, Lunghezza dei pin [P]: 4,1 mm, Numero di pin a saldare per potenziale: 1, Tipo di imballaggio: in scatola. In caso di utilizzo di boccole, i 250 V vengono raggiunti solo in combinazione con la categoria di sovratensione / il grado di sporco II/2.
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1935844 |
|---|---|
| Pezzi/conf. | 100 PZ |
| Sales key | AACACA - |
| Quantità di ordinazione minima | 100 PZ |
| Pagina catalogo | Pagina 427 (C_1_2013) |
| GTIN | 4017918948467 |
| Peso per pezzo (confezione esclusa) | 10,760 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 9 mm |
|---|---|
| Passo | 5 mm |
| Misura a | 40 mm |
| Larghezza [ w ] | 45 mm |
| Altezza di montaggio | 13,5 mm |
| Altezza [ h ] | 17,6 mm |
| Lunghezza pin [P] | 4,1 mm |
| Distanza codoli | 5 mm |
| Diametro foro | 1,3 mm |
Generalità
| Famiglia articolo | PT 2,5/..-H |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione di dimensionamento (II/2) | 630 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 32 A |
| Sezione nominale | 2,5 mm² |
| Corrente di carico massima | 32 A (I valori di corrente dipendono, fra l’altro, dal numero di poli, dal dimensionamento delle piste conduttrici e dalla temperatura ambiente) |
| Materiale isolante | PA |
| Superficie pin di saldatura | |
| Classe di combustibilità a norma UL 94 | V0 |
| Calibro a tampone | A3 / B3 |
| Lunghezza di spelatura | 6,5 mm |
| N. poli | 9 |
| Filettatura | M3 |
| Coppia min. | 0,45 Nm |
| Coppia max. | 0,5 Nm |
Dati di collegamento
| Sezione conduttore rigido min. | 0,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 4 mm² |
| Sezione conduttore flessibile min. | 0,5 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 10 |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 0,75 mm² I dati sui morsetti con capocorda valgono solo se si utilizza la pinza a crimpare ZA 3. Utilizzando i capocorda tenere in considerazione le eventuali limitazioni della tensione nominale. |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 1,5 mm² I dati sui morsetti con capocorda valgono solo se si utilizza la pinza a crimpare ZA 3. Utilizzando i capocorda tenere in considerazione le eventuali limitazioni della tensione nominale. |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 17.6 mm |
| numero di collegamenti elettrici (EF008252) | 9 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 32 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.3 mm |
| lunghezza del pin (EF006825) | 4.1 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1935844-PT 2,5/ 9-5,0-H | 162 Kbytes |
|
